140毫米规格电脑散热风扇防护网罩设计

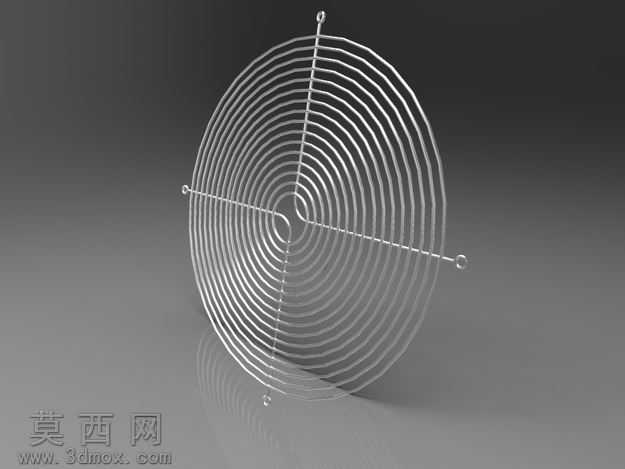

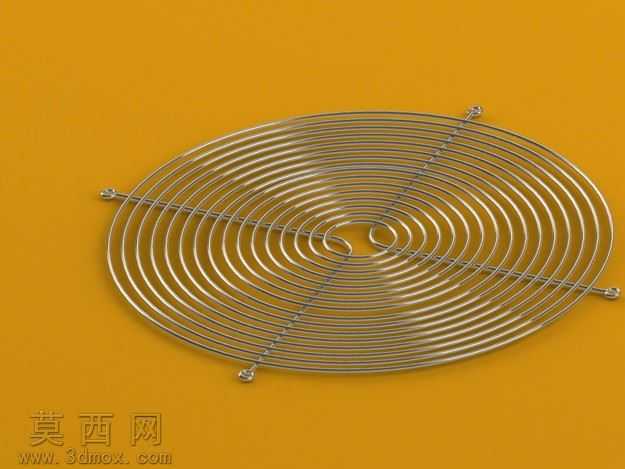

本作品为适配140mm规格电脑散热风扇的防护网罩三维设计，采用Alibre软件完成全参数化建模流程，建模过程中以风扇安装孔位的中心距为基准参数，所有环形筋条、径向支撑筋的尺寸均与基准参数建立关联约束，可根据不同安装需求快速调整整体尺寸适配同规格不同孔位的风扇产品。模型整体采用同心圆环形筋条搭配十字交叉径向支撑筋的经典结构，环形筋条从中心向外等间距排布，间距控制在8mm，既可以保证足够的通风面积，避免网罩结构遮挡风道影响风扇散热效率，又能有效阻隔外部异物接触高速旋转的风扇扇叶，起到安全防护作用。径向支撑筋采用等宽扁条结构，从中心安装座延伸至外圈固定端，末端设置与风扇安装孔对应的挂孔结构，无需额外固定件即可快速卡装在风扇对应位置，安装拆卸便捷。渲染阶段采用哑光金属材质模拟铁艺防护网的真实质感，材质参数设置中调整金属度为0.85、粗糙度为0.3，搭配柔和的侧方打光方案，清晰呈现出环形筋条的层叠结构与径向支撑筋的连接细节，同时通过环境反射效果模拟金属表面的细腻光泽，还原真实防护网的视觉效果。结构设计上重点考量了防护强度与通风效率的平衡，通过有限元受力分析验证，在网罩中心施加50N的垂直压力时，筋条最大形变量小于0.2mm，满足日常使用中的防护强度需求，同时整体镂空率达到78%以上，不会对风扇的进风效率产生明显影响。设计过程中还对筋条的边缘做了微小的圆角处理，避免安装使用过程中锐边划伤手部，同时圆角结构也可以减少气流穿过网罩时产生的风切噪音，优化风扇运行时的静音表现。整体模型结构完整，所有连接位置均做了平滑过渡处理，无破面、重叠面等建模问题，可直接用于3D打印样件验证、注塑模具开发或者散热方案的装配模拟，适配电脑机箱风冷散热、设备通风散热等多种使用场景。
