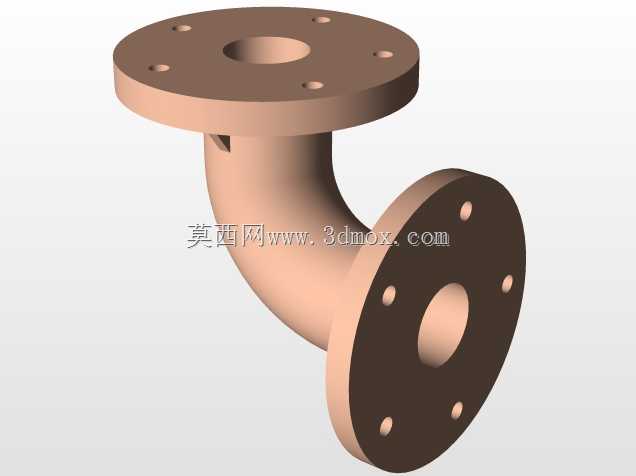

带法兰连接结构90度弯头管件

在工业管路布设场景中，这类90度法兰弯头是改变管路走向的核心连接件，常见于给排水系统、暖通循环管路、化工介质输送管线、压缩空气配送网络等场景，承担管路转向时的介质导流与刚性连接作用。从结构设计来看，两端采用标准法兰盘结构，法兰盘上均匀分布螺栓安装孔，安装时可通过螺栓配合密封垫片与同规格法兰端面实现刚性密封连接，相比螺纹连接的弯头，法兰连接形式更适配中高压管路场景，后期拆卸维护也更为便捷，无需转动整段管路即可完成拆装作业。弯头本体采用等径圆弧过渡结构，转弯处的曲率半径经过优化，既避免了直角转弯带来的介质流动阻力骤增问题，也减少了介质中固体颗粒对转弯内壁的冲刷磨损，能有效降低管路运行时的压损，提升介质输送效率。设计过程中，法兰盘的端面平面度、螺栓孔的位置度都做了公差约束，保证安装时能与配对法兰精准对位，不会出现螺栓错位无法穿装的问题；弯头本体与两端法兰的衔接位置做了圆弧过渡补强，避免应力集中导致的承压薄弱点，满足常规工况下的管路承压需求。从安装边界来看，两端法兰的端面间距、法兰盘外径、螺栓孔中心圆直径都匹配对应通径的法兰标准，选型时只需匹配管路通径与公称压力参数，即可直接替换同规格的现有弯头配件，无需额外调整相邻管路的布设位置。这类弯头在实际使用中，可根据输送介质的特性匹配不同的材质，本模型呈现的是基础结构形态，建模时还原了法兰孔位、过渡圆弧、连接端面的细节特征，可直接用于管路装配模拟、布管干涉检查，也可作为非标管件改型设计的基础模型，帮助结构设计人员快速完成管路系统的三维布局验证，减少现场安装时的管路错位、干涉问题。
