手持式光学放大镜结构设计方案

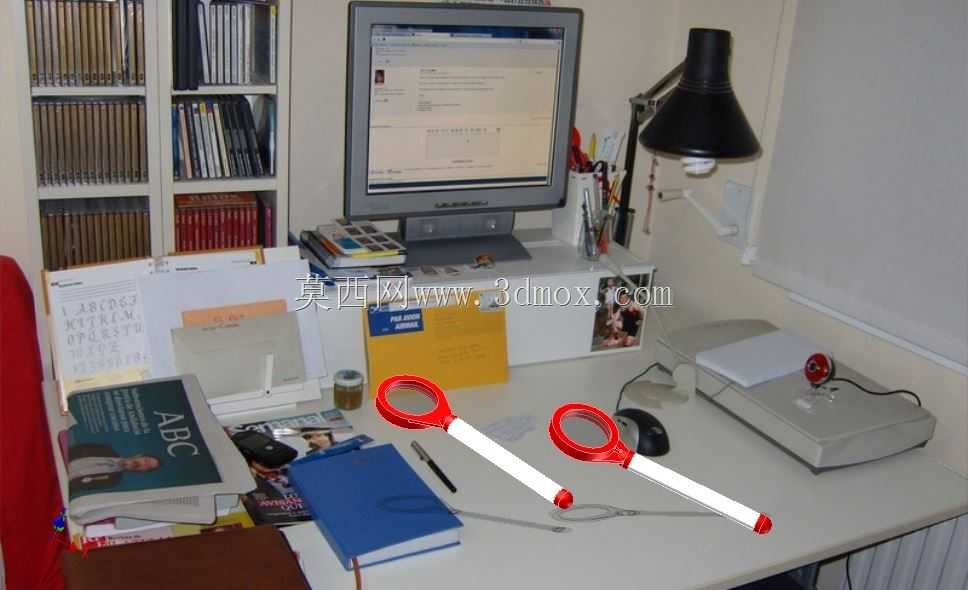

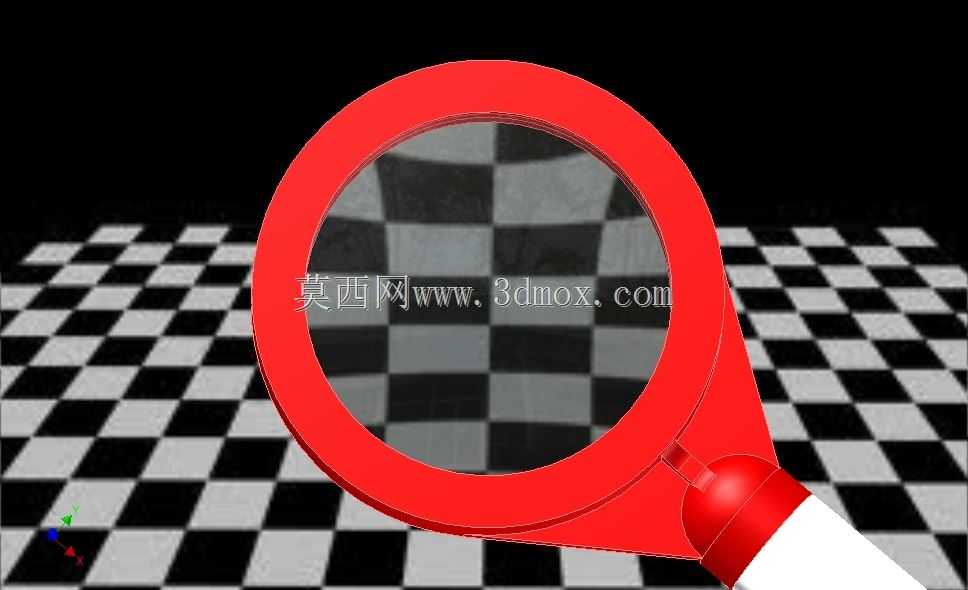

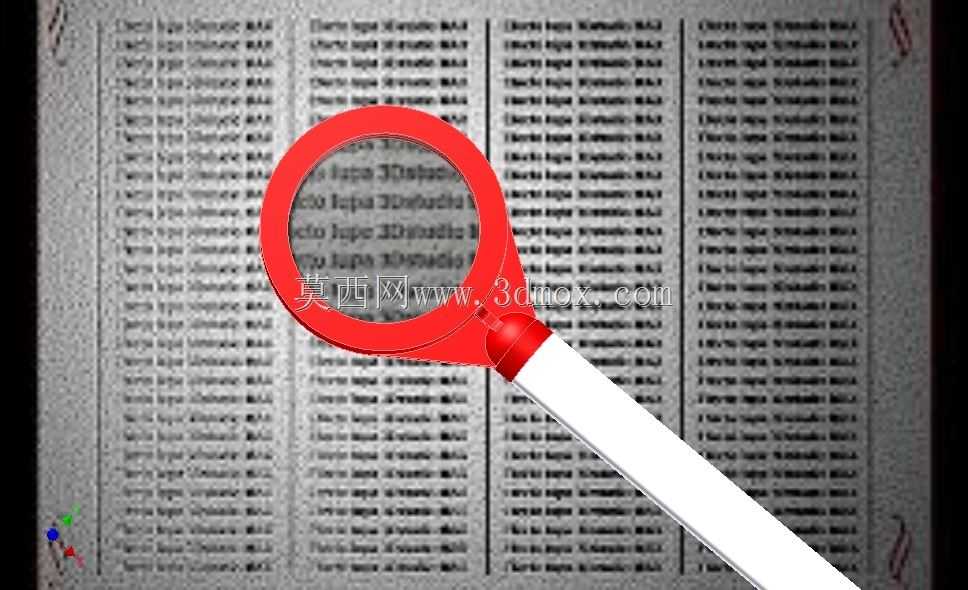

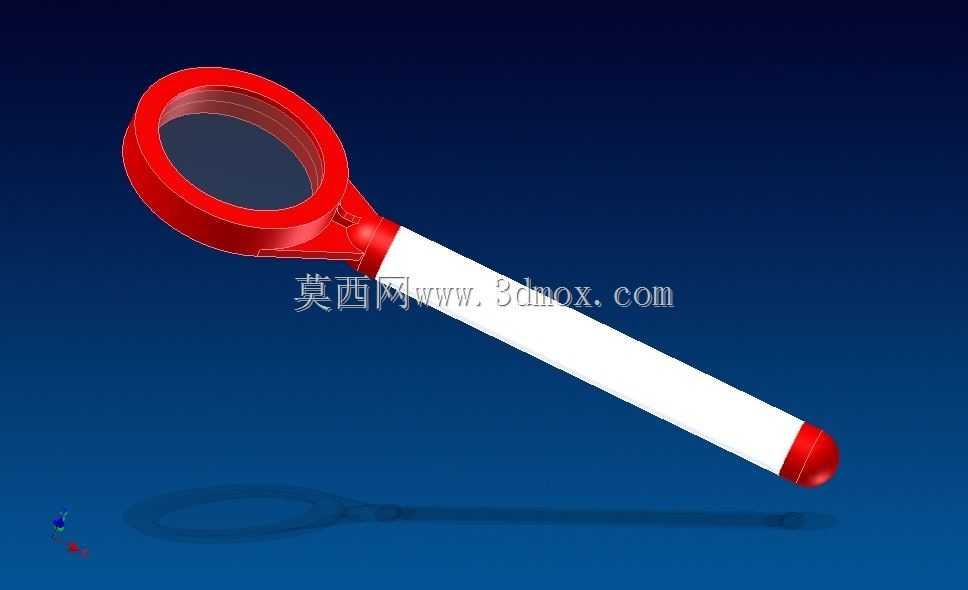

日常检修、精细作业场景中，这类手持放大镜的使用覆盖了多个实操环节，比如电子元器件引脚焊接时的焊点检查、精密五金件的表面瑕疵排查、纸质图文的细节辨识、纺织面料的经纬密度观测，甚至是小型工件装配时的对位确认，都能借助这类工具降低视觉辨识的误差。设计这款放大镜时，首先要平衡握持手感与镜片防护的关系，镜框采用环形包裹结构，边缘做圆弧过渡处理，既能够固定光学镜片，避免镜片边缘受磕碰产生崩边，也能在放置时让镜框先接触支撑面，减少镜片表面的摩擦划伤。手柄部分从镜框侧下方延伸，衔接处做平滑的曲面过渡，没有突兀的棱角，握持时受力点贴合手掌虎口位置，长时间手持作业也不会产生明显的压痕。镜片选用常规的凸面光学透镜，透光率满足日常观测需求，镜框内径与镜片外径采用小过盈配合，配合环形密封胶圈填充缝隙，既能防止灰尘进入镜片与镜框的衔接缝隙，也能避免温度变化产生的热胀冷缩导致镜片松动。手柄末端做了圆润的收头设计，整体重心落在镜框与手柄的衔接位置，手持时不会出现头重脚轻的下坠感，单手握持移动时可以平稳控制观测位置，不需要额外施加手腕力量平衡姿态。考虑到不同使用场景的放置需求，整个结构没有突出的尖锐部位，平时可以直接平放在工作台面上，镜框底部的接触边做了微小的垫高处理，让镜片表面和台面保留微小间隙，避免镜片直接接触台面残留的切屑、油污。在结构细节上，镜框与手柄的衔接位置做了加厚处理，因为日常使用中这个位置最容易受跌落冲击，加厚的实体结构可以分散冲击力，避免衔接处断裂。整个结构的壁厚保持均匀，没有出现壁厚突变的位置，不管是采用注塑加工还是3D打印制作手板，都不会因为冷却速率不均产生缩痕、形变。镜片安装槽的深度经过测算，既能够保证镜片安装后不会从槽内脱出，也不会因为槽深过大遮挡镜片的有效观测区域，让镜片的可用通光面积达到最大化。实际使用时，使用者可以根据观测距离调整手持的角度，镜框的环形结构不会遮挡侧面的环境光线，即使是在工作台灯的侧光照射下，也能让光线充分透过镜片，在观测面形成均匀的照明，不会因为镜框挡光产生局部阴影影响观测效果。手柄的截面采用椭圆形设计，相比圆形截面更不容易在手中滚动，放置在倾斜的台面上也不会轻易滑落，表面没有多余的防滑纹路，避免积藏灰尘油污，日常擦拭清洁十分方便。
