汽车手动变速器总成三维结构模型

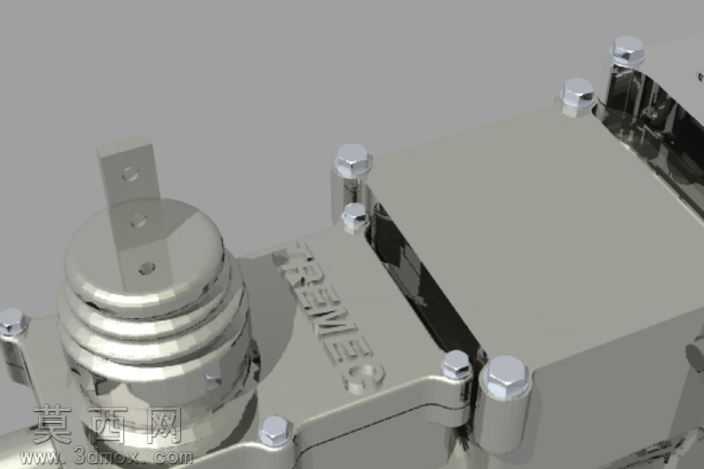

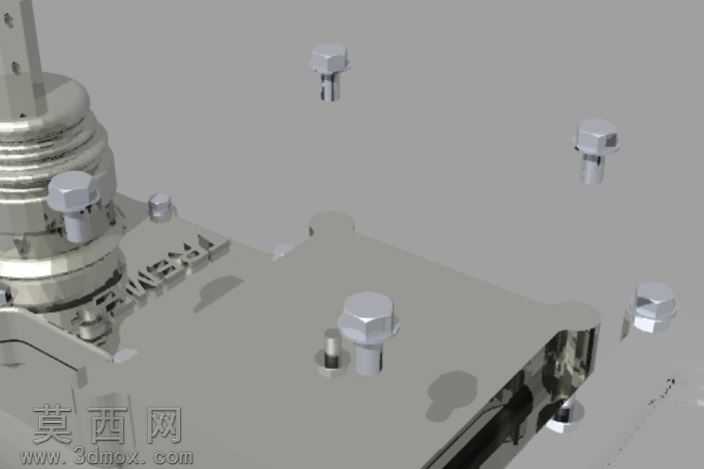

本模型为汽车手动变速器总成的三维数字化模型，建模过程严格遵循真实变速器的结构比例与装配逻辑，采用自底向上的建模思路，先完成输入轴、输出轴、各档位传动齿轮、同步器组件、换挡拨叉、壳体等独立零部件的参数化建模，再按照实际装配约束完成整体装配，还原了变速器内部动力传递的完整路径。建模阶段对齿轮的齿形参数、轴段的配合公差、同步器的锁环结构、拨叉的卡位结构都做了精细化还原，确保各零部件之间的装配关系符合机械设计规范，可直观展示不同档位下齿轮副的啮合状态与动力传输路线。材质渲染阶段，针对变速器不同部件的材质特性做了区分设置：壳体部分采用铸铝哑光金属材质，还原压铸铝合金的磨砂质感与细微的铸造纹理；传动齿轮、传动轴部分采用高强度合金钢材质，添加了金属切削加工后的细腻光泽与边缘倒角高光；换挡拨叉、同步环等部件根据实际用材分别设置了锻钢、铜合金的材质属性，不同材质的粗糙度、反光度、金属度参数经过反复调试，渲染效果贴近真实变速器的实物外观。模型完整还原了变速器的外部接口结构，包括输入端与离合器对接的轴头结构、输出端与传动系统连接的法兰结构、壳体上的安装定位凸台与螺栓孔位、换挡机构的外接接口，整体结构紧凑，布局符合前置后驱车型手动变速器的典型排布特征。设计过程中重点考量了结构的合理性，各档位齿轮的排布遵循传动比逐级变化的逻辑，同步器的布置位置符合换挡平顺性的设计要求，壳体的加强筋结构既满足轻量化需求又保证了整体结构强度，可用于汽车传动系统的结构教学、装配演示、原理讲解，也可作为整车动力系统匹配设计的参考三维模型，帮助从业者直观理解手动变速器的内部构造与工作原理。
