多挡位手动变速器内部结构三维设计

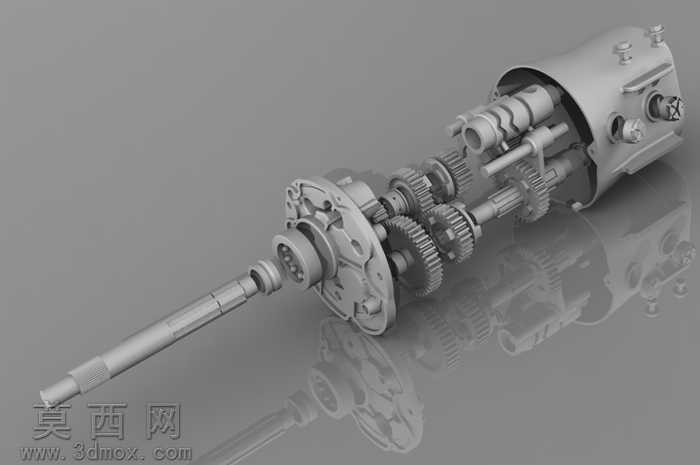

本作品为多挡位手动变速器的全参数化三维建模成果，建模过程严格遵循机械传动设计规范，完整还原了手动变速器的核心传动与操控结构。建模阶段以实际变速器的传动比参数为基准，先完成输入轴、输出轴、中间轴的基准轴系搭建，对每根轴的轴肩、键槽、轴承安装位等细节特征做了精准还原，保证轴类零件的装配定位精度符合机械设计公差要求。齿轮组建模部分，针对不同挡位的传动齿轮分别绘制渐开线齿廓，根据各挡位传动比匹配对应齿数、模数、压力角参数，还原了常啮合齿轮、换挡同步齿圈、结合套的完整结构，清晰呈现出不同挡位下的动力传递路径，齿轮啮合位置的间隙、齿面贴合度都经过装配校验，可直观演示动力从输入轴经不同齿轮组传递至输出轴的全过程。换挡操纵机构部分，完整构建了拨叉轴、换挡拨叉、自锁互锁装置、换挡摇臂等组件，还原了手动变速器选挡、换挡的动作逻辑，各运动部件之间的运动限位、干涉检查都在建模阶段完成验证，可实现换挡动作的动态模拟。壳体建模采用薄壁实体设计，还原了变速器壳体的轴承安装孔、换挡机构让位腔、油道预留位、安装固定法兰等结构，壳体壁厚、加强筋布局都参考量产变速器的结构设计，兼顾壳体强度与轻量化需求。渲染阶段采用金属材质体系，对轴类零件赋予调质钢材质，齿轮零件赋予渗碳淬火钢的磨砂金属质感，壳体采用铸铝哑光材质，同步器、拨叉等零件根据实际工艺赋予对应金属表面效果，场景采用柔光打光方案，通过半透明壳体隐藏处理，清晰展示内部齿轮传动结构的布局，整体渲染效果突出机械结构的精密感与工业质感。设计过程中以结构合理性为核心，所有零件的尺寸参数、装配关系都符合手动变速器的实际设计逻辑，既可以作为机械传动教学的演示模型，也可作为变速器结构优化设计的参考基础模型，完整呈现了定轴式齿轮变速器的核心结构原理。
