机械连接用网纹滚花衬套结构设计

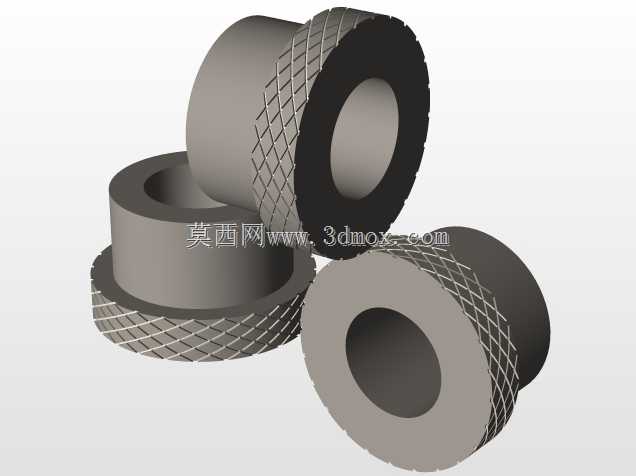

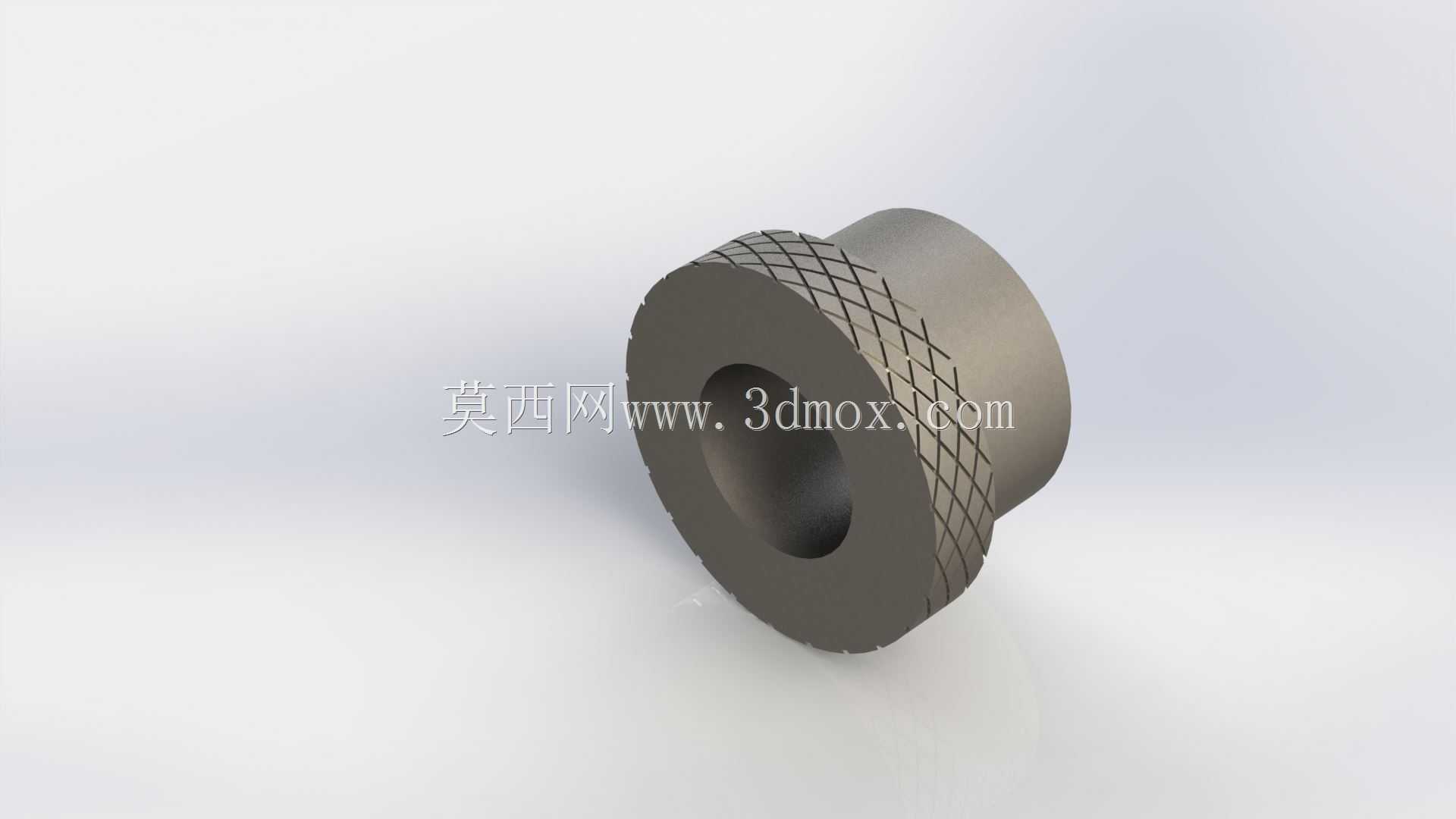

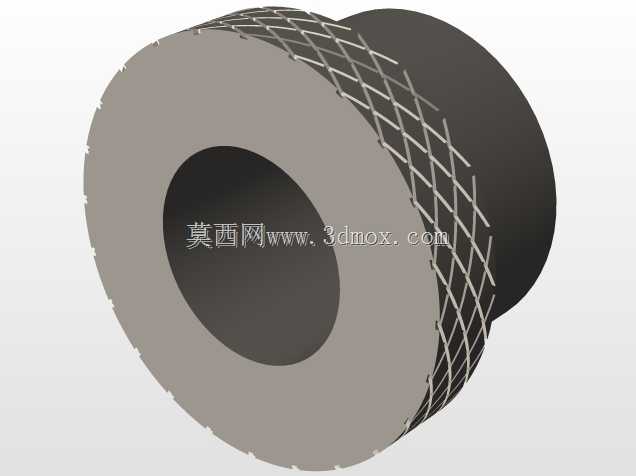

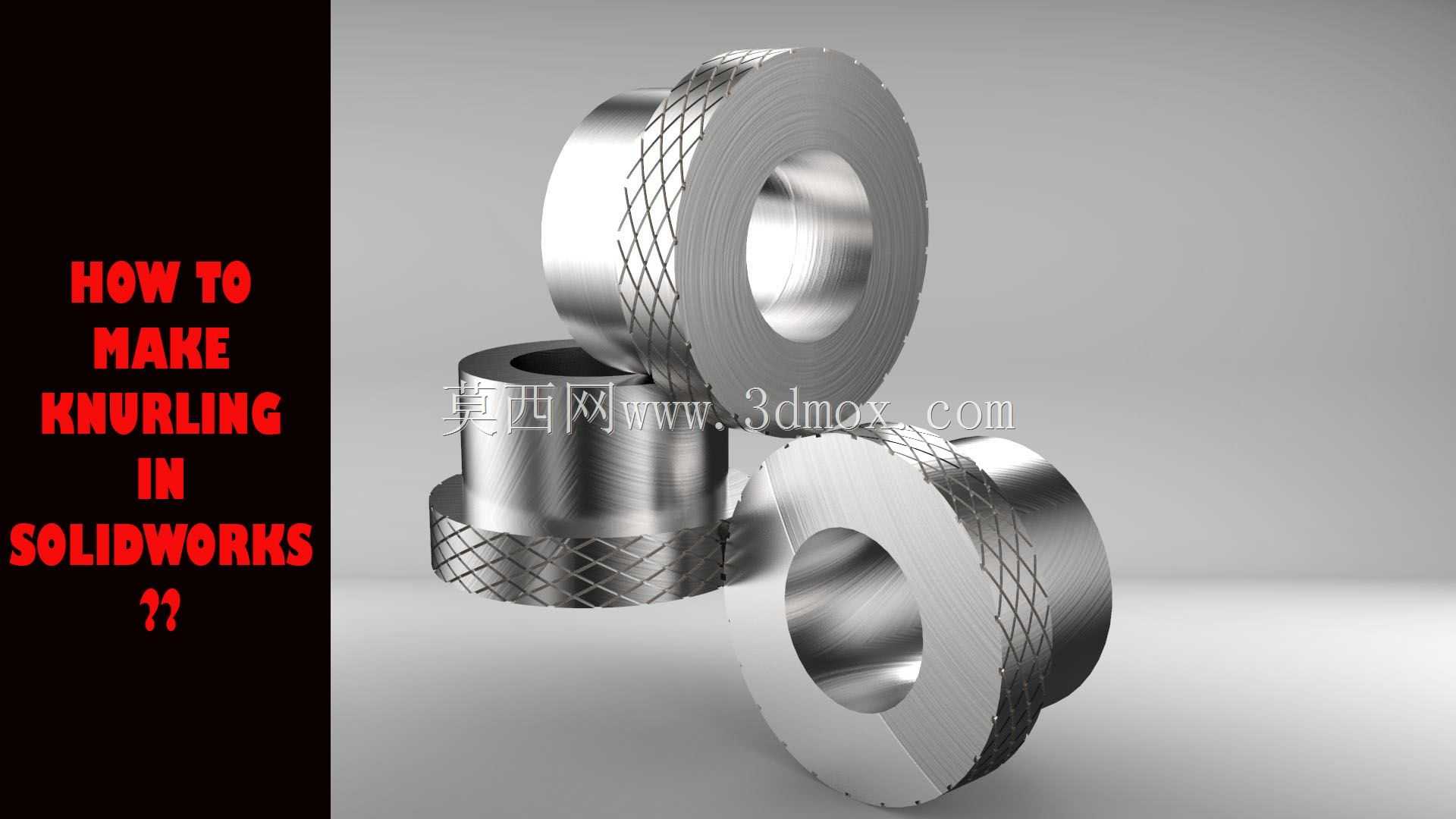

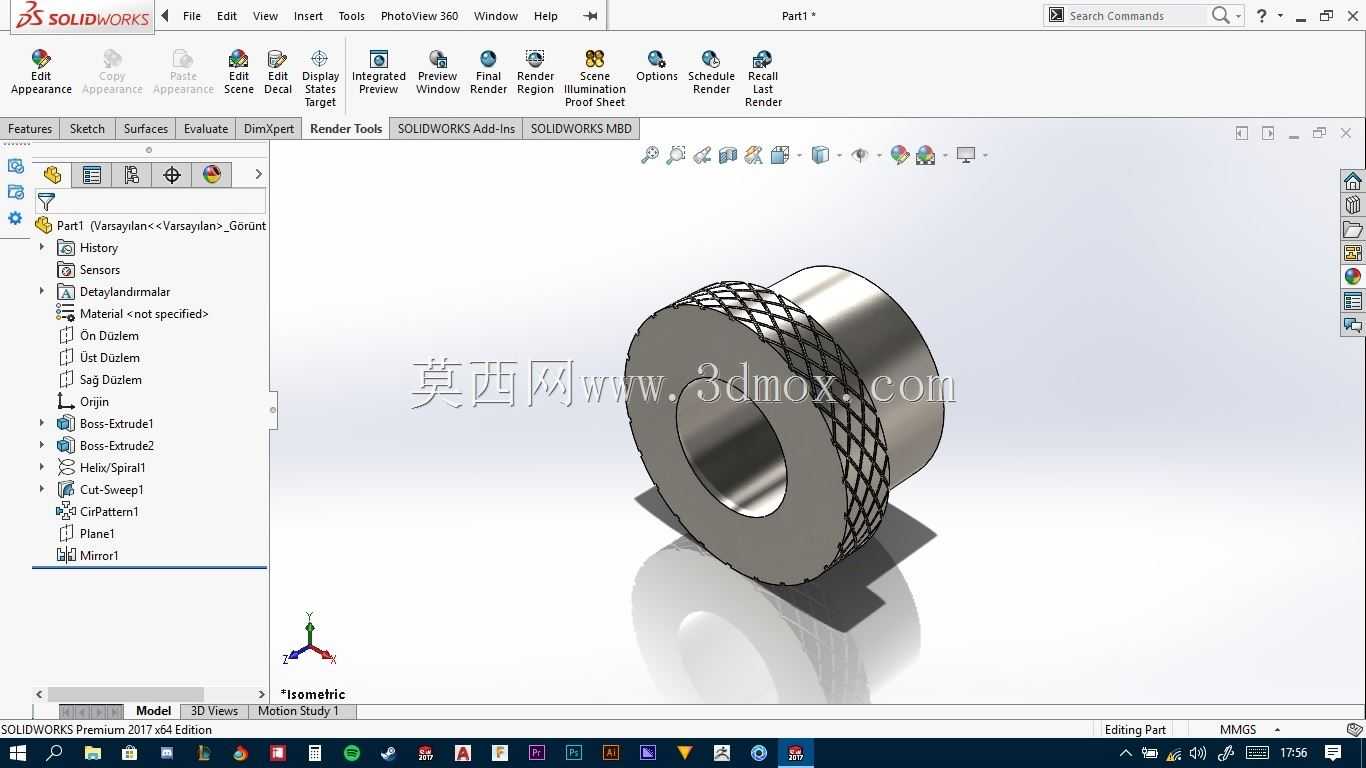

这类带网纹滚花结构的衬套类零件，在手动调节机构、工装夹具定位组件、小型器械的操作旋钮连接部位应用十分广泛，日常做设备结构设计时经常会用到这类零件，核心作用是在过盈装配或者手动拧动操作时，通过外圆的滚花纹理增大接触摩擦力，避免装配后出现周向打滑，也能让操作人员手动调节时获得足够的阻尼触感，不会出现手滑脱力的情况。做这个零件的结构设计时，首先要明确安装边界的尺寸约束：内孔是核心的配合基准，需要根据适配的轴径确定公差带，一般如果是和固定轴做间隙配合用于转动调节，内孔选H7公差即可，如果是压装到安装孔内做固定衬套，内孔可以根据配合轴的运动形式选G7或者H8公差，外圆的滚花段外径要比安装孔的压装尺寸大0.1-0.2mm，保证压装后有足够的抱紧力，不会出现轴向窜动。滚花的参数选择也有实际讲究，网纹滚花的节距要根据衬套的外径大小匹配，外径小于20mm的选0.5mm节距，20-40mm的选0.8mm节距，过大的节距会导致滚花后外圆毛刺过多，过小的节距则起不到足够的防滑效果，滚花的加工深度一般控制在0.3-0.5mm，过深会削弱零件的壁厚强度，过浅则防滑性能不足。设计时还要注意滚花段和两端光滑圆柱段的过渡位置，要做0.2mm的退刀槽，避免滚花加工时刀具磕碰光滑配合面，影响装配精度。零件的两端要做0.3×45°的倒角，既方便压装时对准安装孔，也能去除加工后的锐边，避免装配时划伤操作人员或者配合零件的表面。这类零件一般选用45号钢作为毛坯材料，加工完成后做发黑处理提升防锈能力，如果是用于有耐腐蚀要求的设备上，也可以选用304不锈钢加工，滚花加工时要注意控制进刀量，一次进刀过深会导致零件外圆出现锥度，影响后续的装配精度。在实际的设备装配场景中，这类滚花衬套经常用在设备的手动调节旋钮、夹具的定位销套、仪器的调节轴套位置，相比光滑外圆的衬套，它不需要额外做防转销或者紧定螺钉固定，靠滚花面和安装孔的压装摩擦力就能实现周向防转，能减少装配工序，也让零件的外观更整洁。建模的时候要注意滚花特征的简化处理，不需要完全还原滚花的微小齿形，只需要做出纹理的示意特征即可，避免整机装配时文件占用过多内存，影响建模操作的流畅度，出工程图的时候只需要标注滚花的标准代号和参数，不需要绘制滚花的详细齿形，符合机械制图的规范要求。
