对射式光电检测传感组件结构设计

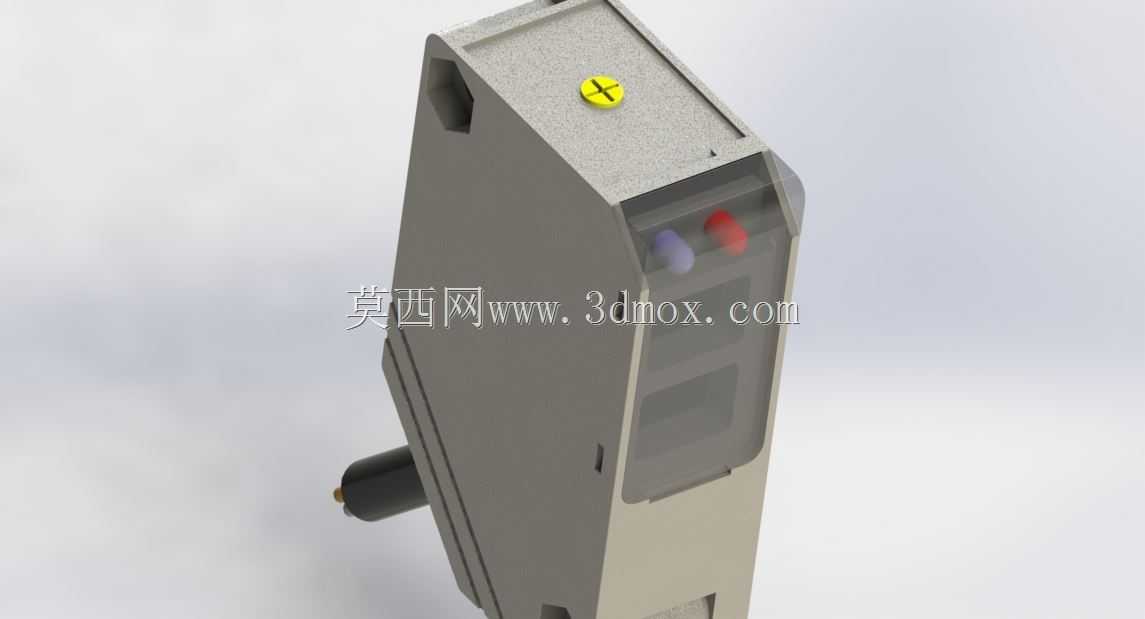

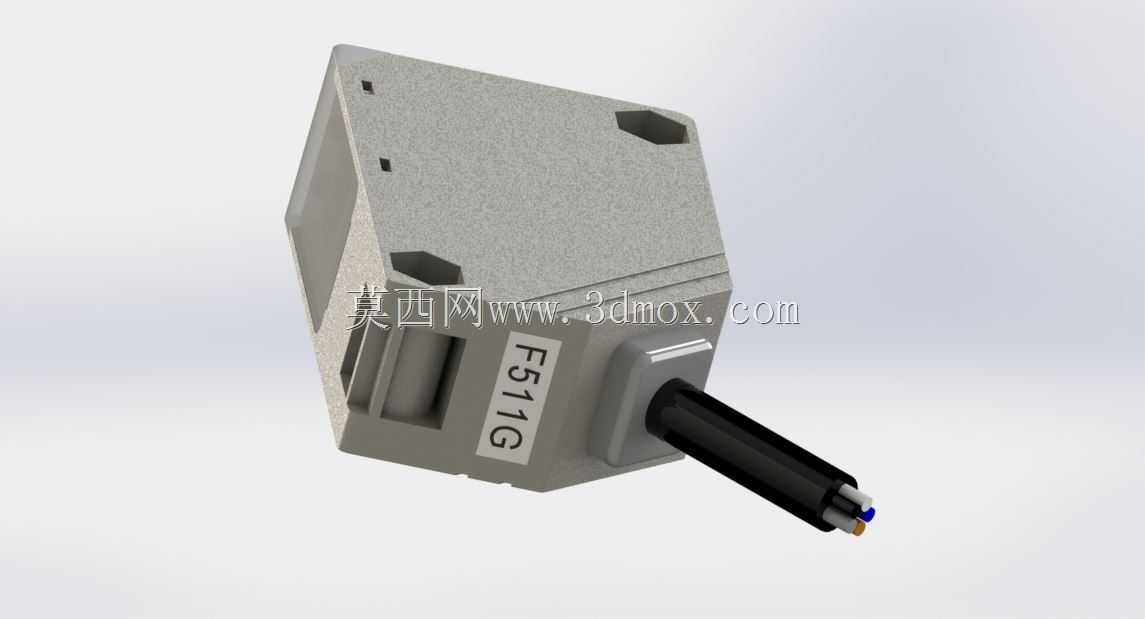

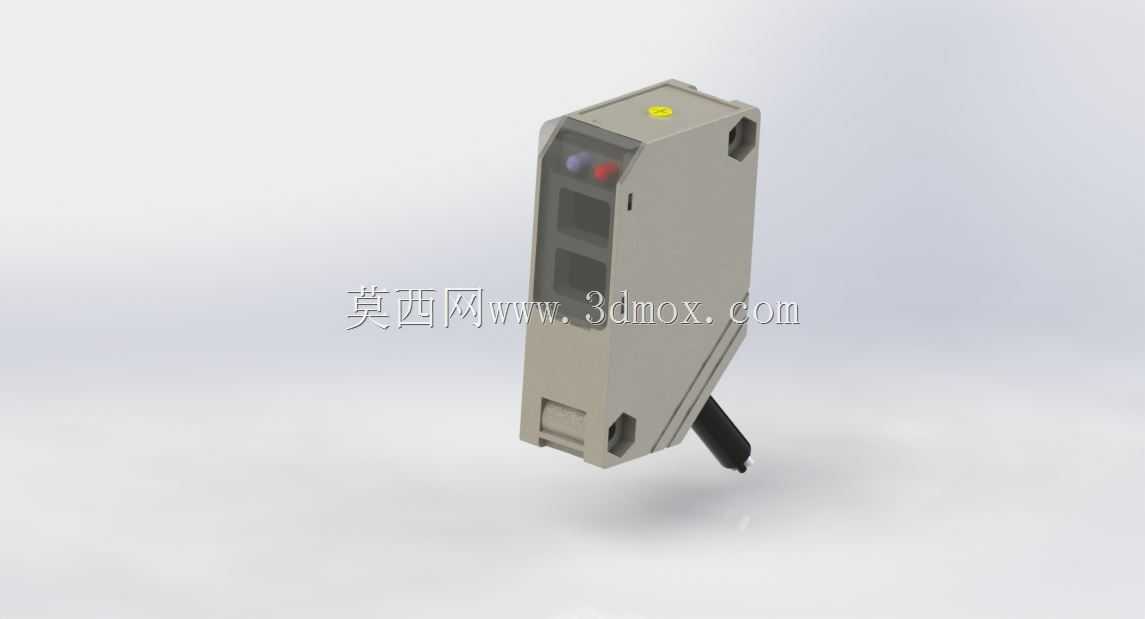

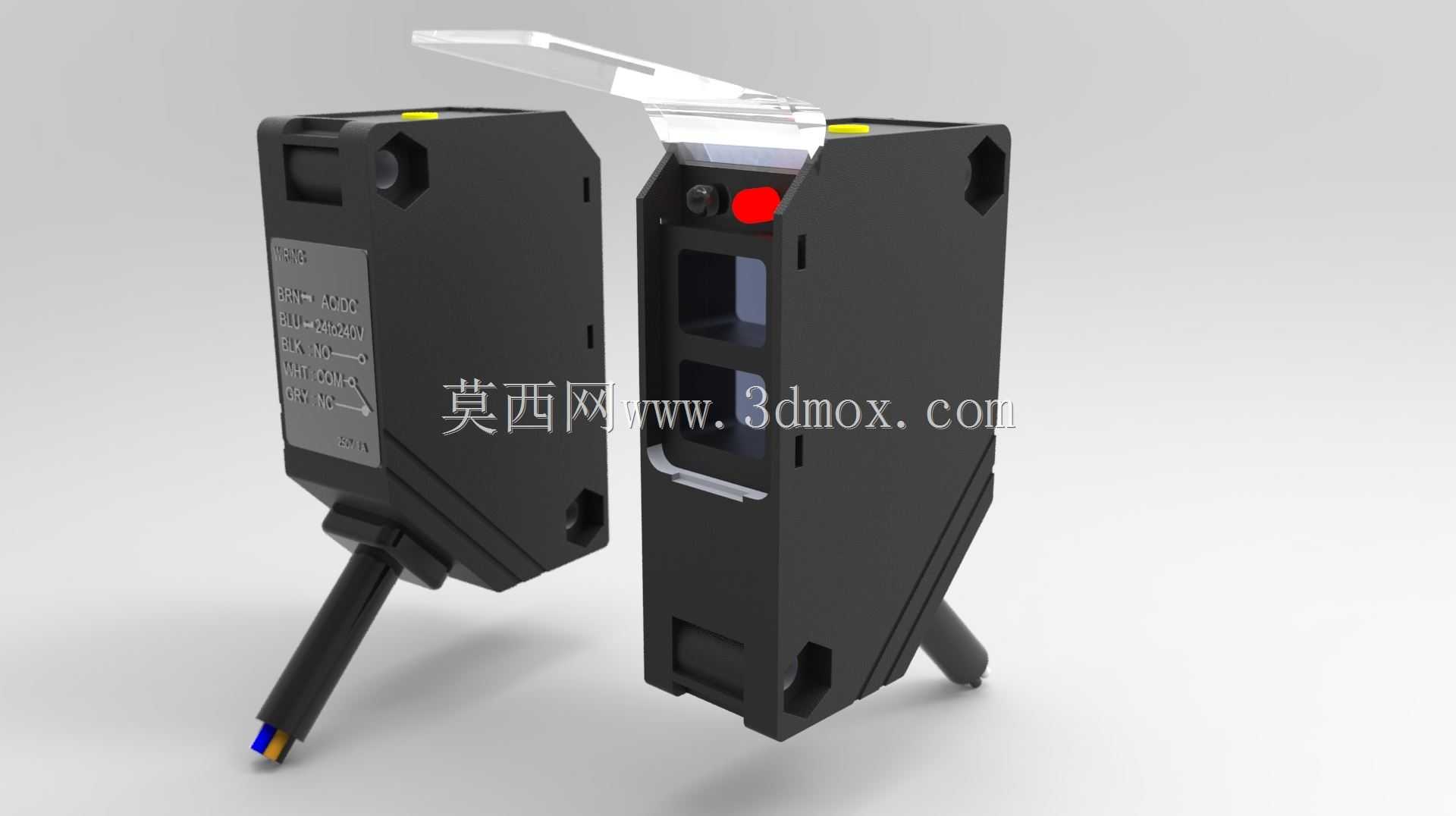

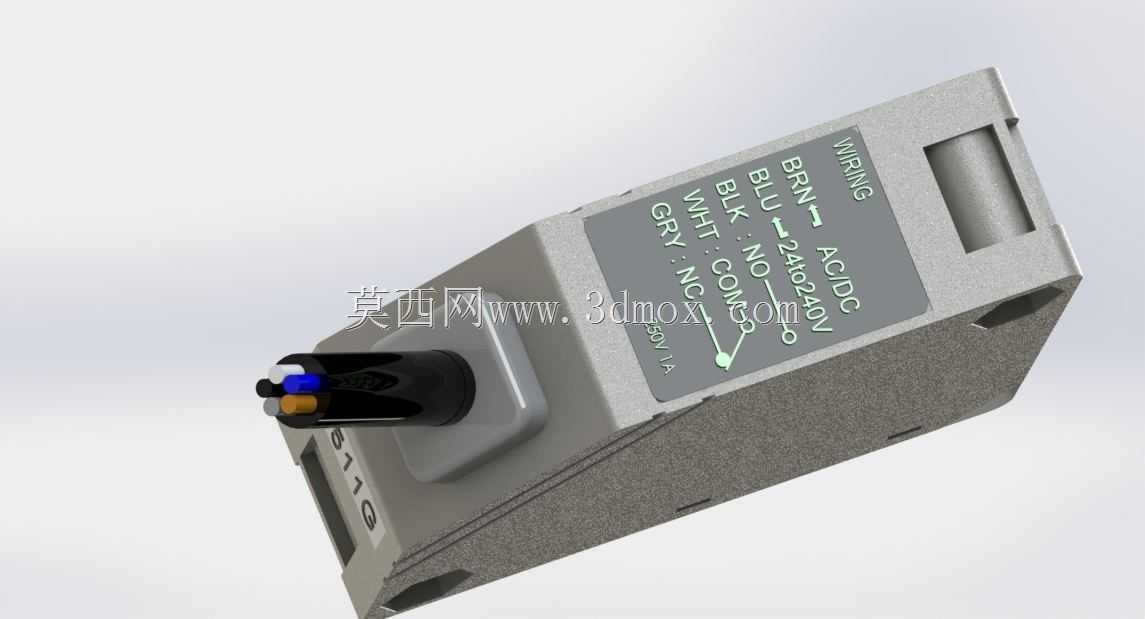

这套对射式光电检测组件，是自动化产线里做物体到位检测、计数、位置判定的核心检测元件，日常在包装流水线、物料输送线、装配工位的检测场景里随处可见，只要是需要非接触式判定物体有无、位置是否到位的工位，基本都能用到这类元件。从结构设计来看，整套组件分为发射端与接收端两个独立单元，外壳采用硬质工程塑料注塑成型，边角做了圆弧过渡与加强筋处理，既可以避免安装过程中边角磕碰碎裂，也能在车间多尘、有少量切削液飞溅的环境下提供足够的防护能力，外壳侧面预留的标准安装孔位，适配行业通用的安装支架间距，不需要额外做定制转接件就能直接固定在型材机架或者设备安装板上，出线端做了防弯折的应力释放结构，避免设备运行过程中线缆反复弯折导致内部线芯断裂。设计阶段首先考虑的是现场安装的适配性，整体外形采用方型规整结构，安装边界控制在通用光电开关的常规尺寸区间，不管是替换旧设备上的同类型检测元件，还是新设备做布局设计，都不需要额外调整安装空间，发射端的光学窗口做了内凹设计，能减少车间浮尘直接附着在镜片表面的概率，降低日常维护的频次，顶部的状态指示灯做了凸起的透光设计，操作人员在设备侧面就能直观看到检测状态，不需要凑到元件正前方观察，调试的时候效率更高。功能层面，发射端负责输出调制后的红外光束，接收端负责捕捉光束信号，当有物体从两个单元之间的检测区域穿过时，光束被遮挡，接收端就会输出对应的开关信号给上位控制系统，相比漫反射式光电开关，这种对射结构的检测距离更长，抗环境光干扰的能力更强，哪怕检测表面是深色、高反光的物体，也不会出现检测误判的情况，适合长距离的物料到位检测、流水线堵料判定、安全区域防护这类对可靠性要求高的场景。结构细节上，两个单元的外壳都做了卡扣式的端盖设计，内部电路板通过定位槽固定在壳体内，不需要额外打胶就能实现稳固固定，组装和后期维护拆解都很方便，线缆出口处做了密封结构，能阻挡少量粉尘和水汽进入壳体内部，适配车间复杂的使用环境，光学镜片采用透光率稳定的亚克力材质，耐擦拭不容易刮花，长期使用也不会因为镜片老化导致检测性能下降。在做三维建模的时候，所有安装孔位、外形尺寸、出线位置都严格按照行业通用的安装规范做了匹配，安装孔的间距、孔径都和市面主流同规格产品保持一致，结构工程师在做设备布局的时候，可以直接调用这个模型放到装配体里，不需要反复核对安装尺寸，也不用担心后期采购的实物元件装不上，模型里还原了端盖、指示灯、光学窗口、线缆应力释放结构的所有细节，不管是做设备干涉检查，还是做安装工位的结构验证，都能直接使用。
