极简结构小型带式输送设备结构设计

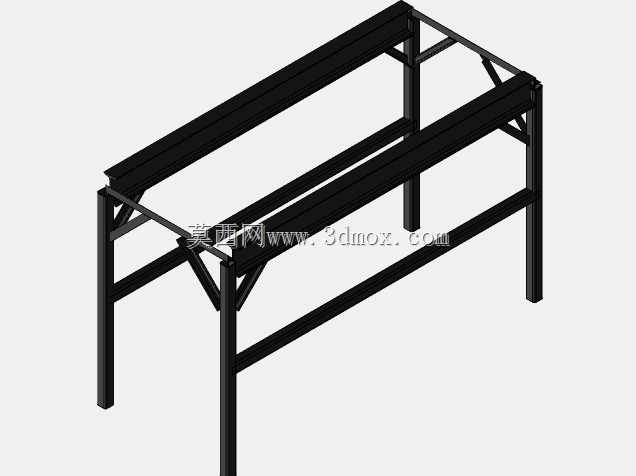

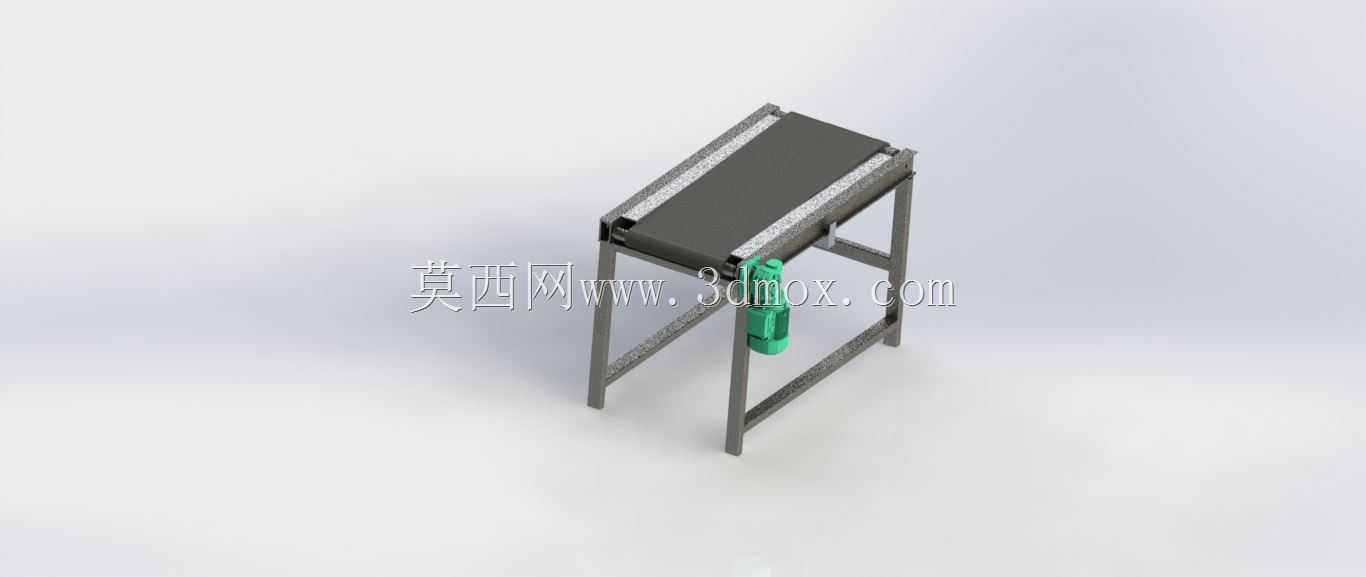

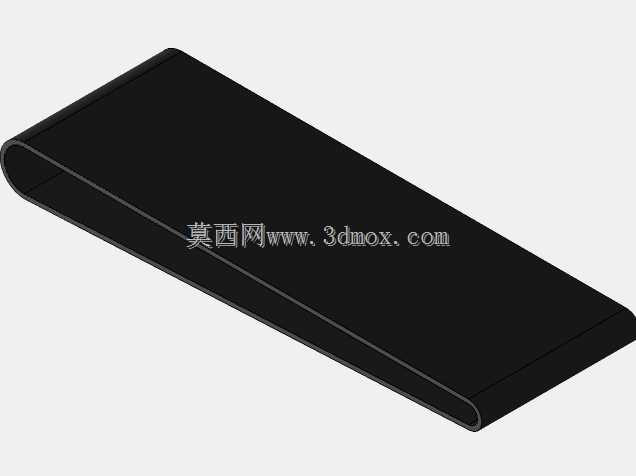

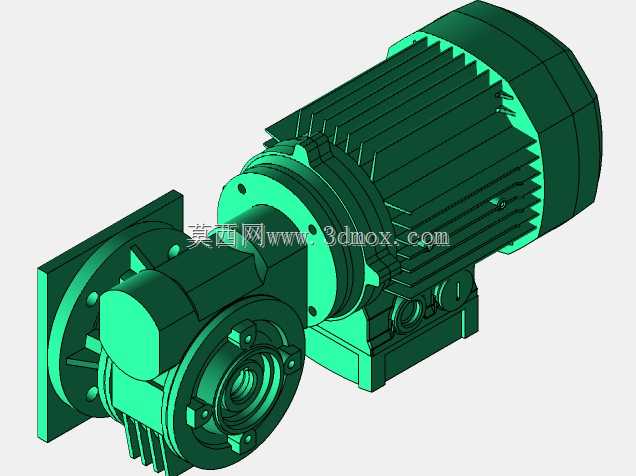

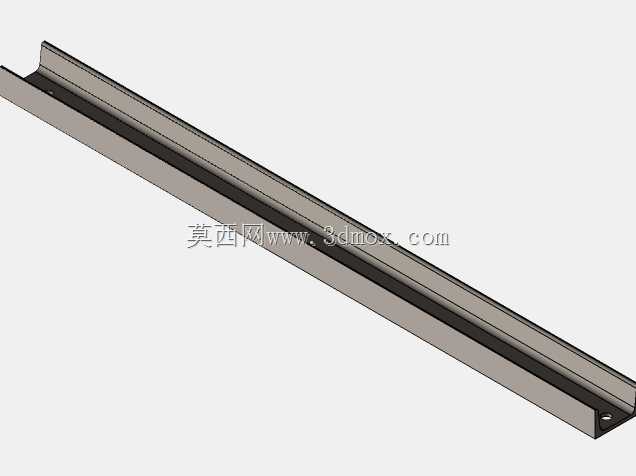

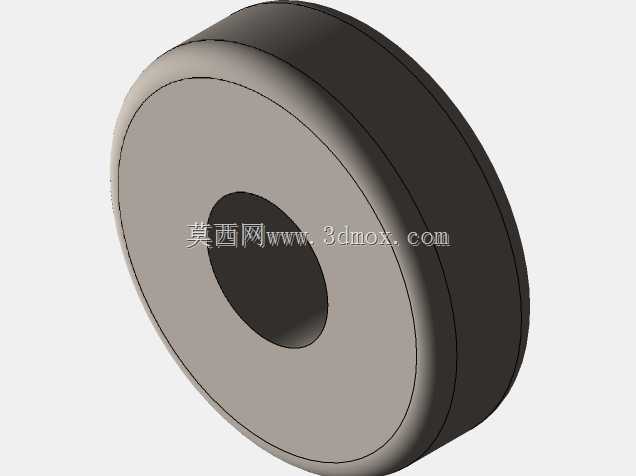

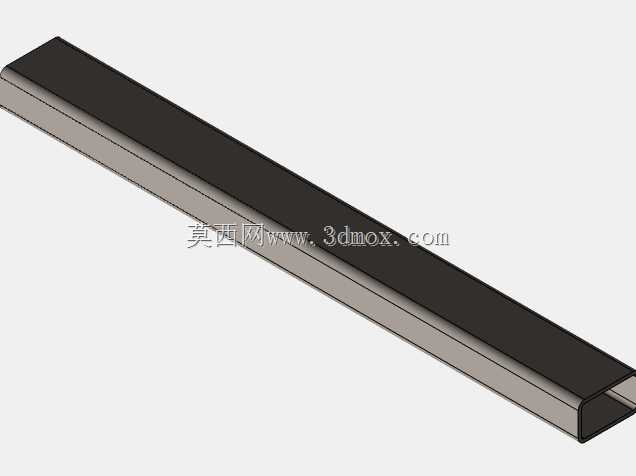

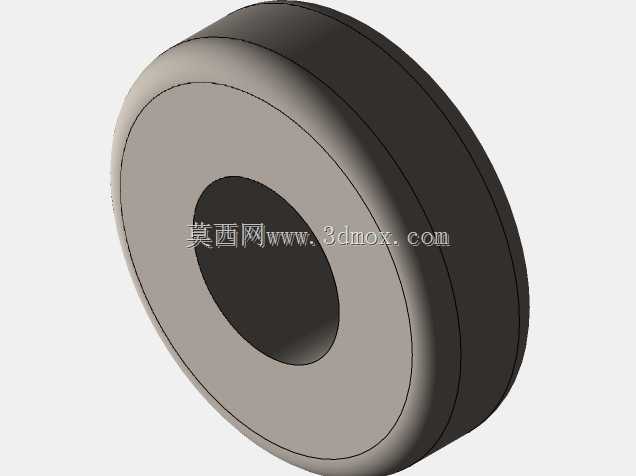

这款小型带式输送结构，主要面向小空间内的轻载物料传输场景设计，常见于电子元器件组装工位间的工件流转、小型包装件的工序传递、实验室小型样品的输送传递，也可嵌入小型自动化专机作为进出料衔接单元，适配对输送线占地尺寸有严格限制的紧凑型生产线布局。设备整体采用方管焊接机架作为承载主体，机架支腿采用等截面方管型材，四条支腿垂直布置，上下端通过横撑方管焊接连接形成稳定的框式结构，支腿底部预留安装孔位，可通过膨胀螺栓与地面固定，也可加装可调脚杯实现水平度微调，适配不平整的车间安装地面。输送面采用平皮带作为承载构件，皮带两侧设置窄边导向挡条，避免轻载物料在输送过程中从侧边滑落，皮带的张紧结构集成在两端的辊筒安装座上，通过调节安装座的前后位置即可实现皮带张紧度调整，无需额外拆卸机架外罩，日常维护操作便捷。驱动单元采用侧装式减速电机，直接挂载在机架一侧的驱动辊筒端，省去了中间链传动或带传动的冗余结构，既压缩了设备整体的横向安装尺寸，也减少了传动环节的功率损耗，驱动电机的安装支架采用折弯钢板焊接在机架侧方，预留了电机位置调节腰型孔，方便后期维护时调整传动同轴度。设计过程中优先控制设备的整体外轮廓尺寸，输送面高度适配常规人工操作工位的高度范围，长度与宽度均控制在小型设备的安装边界内，可直接放置在工作台面使用，也可多台拼接形成更长的输送线体。辊筒采用两端带轴承的光面辊结构，驱动辊表面做滚花处理增大与皮带的摩擦力，避免重载启动时出现皮带打滑现象，从动辊采用光滑圆柱面结构，减少皮带运行过程中的磨损。整体结构没有多余的装饰性构件，所有型材与板材均采用标准工业型材与常用板材加工，加工工艺仅涉及切割、焊接、钻孔、折弯等常规机加工工序，加工成本可控，装配流程简单，适合小批量快速加工组装。设备的输送速度可通过更换不同减速比的减速电机实现调整，也可外接调速器实现运行速度的无级调节，适配不同生产节拍下的物料输送需求，机架表面采用喷塑处理，具备基础的防锈耐刮擦能力，适配车间常规生产环境的使用要求。
