可移动斜式物料输送提升设备结构

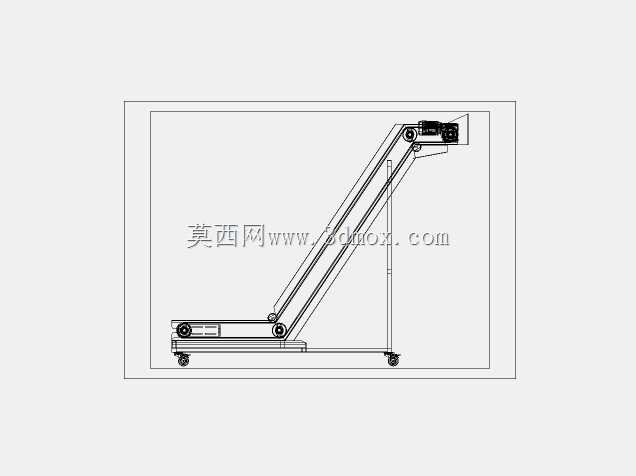

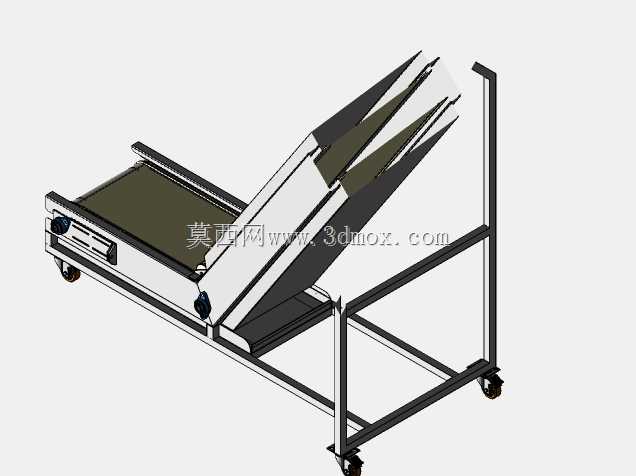

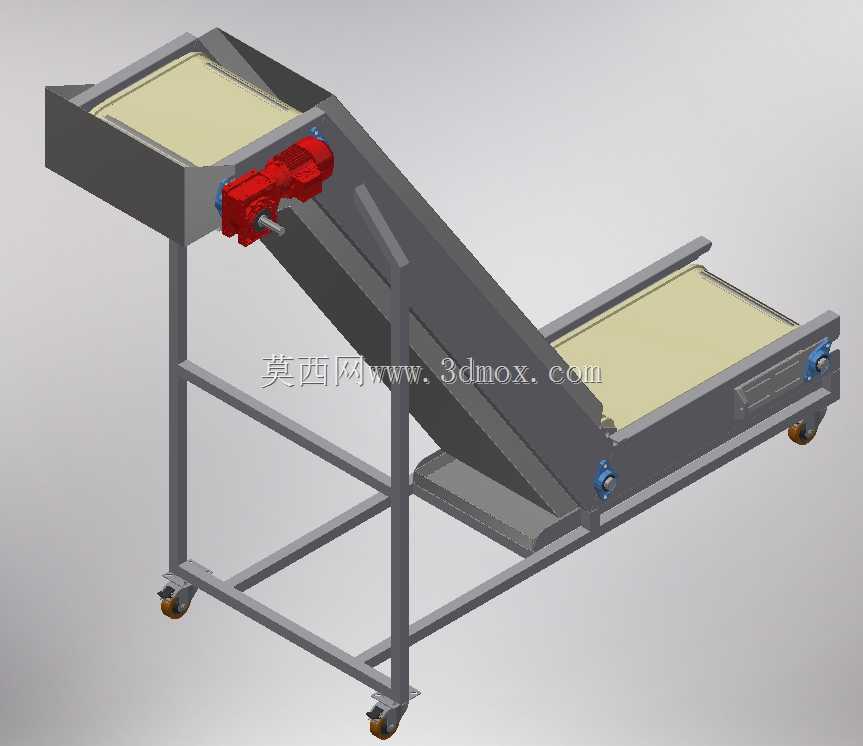

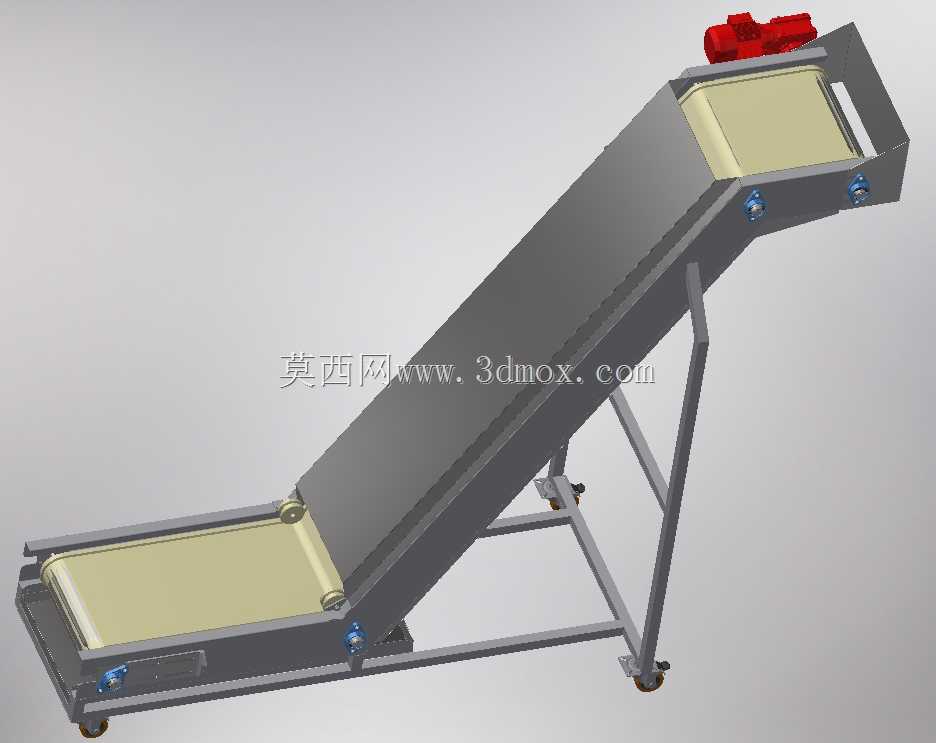

这款斜置式输送设备主要面向机加工车间切屑输送、小型零部件工序间转序、散状颗粒物料的短距离提升转运场景，在冲压生产线、数控加工单元、小型包装流水线中都能适配使用，可承接低位出料口的物料，将其抬升至指定高度后送入下一工序的接料位，替代人工完成重复的物料抬升搬运作业，降低一线操作人员的劳作强度，同时减少散料搬运过程中的撒漏问题。设备整体采用方管焊接机架作为承载主体，底部配置四个带刹车的万向脚轮，可根据产线布局调整灵活移位，不需要做复杂的地面固定，适配多工位轮流作业的柔性生产需求，机架底部做了横向斜撑加固，避免满载输送过程中出现机架晃动、侧倾的问题。输送段采用倾斜布置，倾角设置兼顾物料下滑特性与提升高度需求，槽型输送面两侧设置挡边结构，防止输送过程中颗粒状、小块状物料从侧边滑落，上端进料段为水平敞口接料结构，可直接承接机床排屑口、振动筛出料端的落料，下端出料段同样做水平延伸，方便对接料斗、加工设备进料口的安装位置。驱动单元布置在设备上端的转轴位置，采用直连式减速驱动结构，减少传动链的冗余环节，降低运行过程中的故障点，驱动端的安装座做了可调节设计，可通过调整螺栓张紧输送履带，避免长期运行后履带打滑、跑偏的问题，下端从动转轴位置配置张紧调节结构，配合上端的驱动调节，可快速完成履带的松紧校准，日常维护不需要拆解大量结构。从安装边界来看，设备整体占地长度适配中小型车间的通道预留尺寸，倾斜段的垂直提升高度可覆盖常规1米至1.8米的接料高度需求，机架宽度控制在0.6米区间，可在设备间距较小的产线间隙中布置，接料端的敞口宽度可适配多数小型设备的出料口尺寸，不需要额外加装过渡接料板。设计过程中优先考虑了设备的通用性，没有针对单一物料做专属结构设计，输送面的平整槽型结构既可以输送金属切屑、塑料颗粒这类散料，也可以输送小型盒装零部件、冲压成品件，脚轮配置让设备可快速在不同工位间切换，不需要为每个工位单独配置固定输送设备，降低中小生产车间的设备投入成本。机架的焊接结构做了去应力处理，避免长期承重后出现焊接变形，输送履带选用耐磨损、耐油污的材质，适配机加工车间多切削液、多金属碎屑的作业环境，驱动端的防护外壳可避免碎屑落入传动部件造成卡滞，整体结构没有复杂的异形加工件，多数零部件为标准型材与标准件，后期维护更换配件的成本较低。
