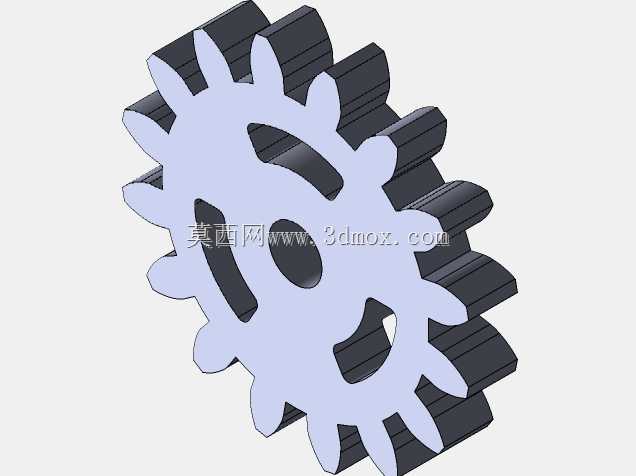

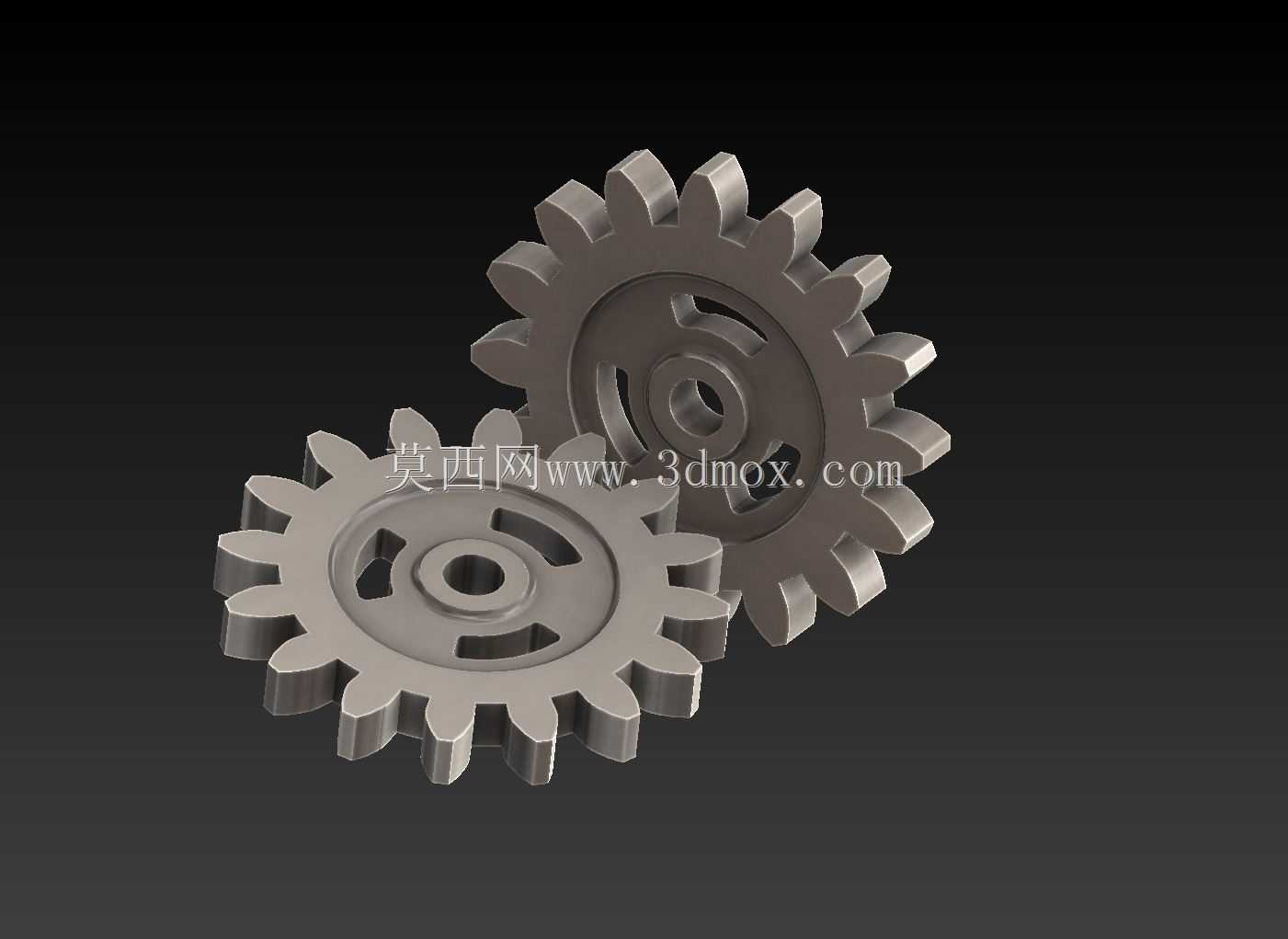

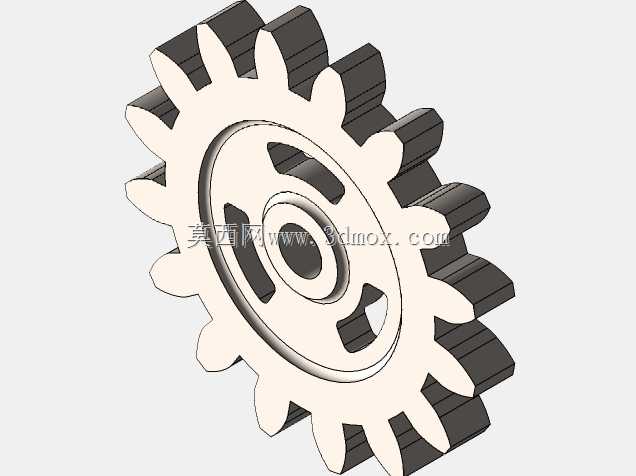

这类直齿圆柱齿轮常应用在中小载荷的动力传递场景中,比如小型输送设备的动力端、轻工机械的进给机构、台式加工设备的传动箱内部,依靠轮齿的精准啮合实现恒定转速比的动力传输,不会出现打滑丢转的问题,传动效率能保持在较高水平。从结构设计来看,轮体上开设的异形镂空减重孔,是在保证轮齿根部抗弯强度、轮毂安装位结构刚性的前提下,尽可能削减轮体自身重量,降低齿轮高速转动时的转动惯量,减少启停阶段的动力损耗,同时也能节省加工原材料,降低批量生产的物料成本。轮齿的齿廓采用标准渐开线齿形设计,啮合过程中接触应力分布均匀,齿侧间隙控制在合理区间,既可以避免正反转切换时出现过大的回程误差,也能防止间隙过小导致运转卡滞、齿面异常磨损的问题。轮毂位置的中心安装孔与键槽结构匹配标准直径的传动轴,安装时可以通过平键实现周向固定,避免齿轮与轴之间出现相对转动,轮毂的轴向长度经过匹配设计,能够保证与轴的配合接触面积足够,传递额定扭矩时不会出现压溃配合面的情况。两个配对啮合的齿轮齿数存在差异,可实现固定传动比的转速变换,在设计配对齿轮时,特意将两个齿轮的齿宽保持一致,保证啮合时轮齿的接触长度达到设计要求,避免偏载导致的局部齿面磨损加速。轮体的端面与齿顶、齿根位置都做了圆滑过渡处理,没有尖锐的应力集中棱角,在承受交变载荷时能有效降低应力集中系数,提升齿轮的疲劳使用寿命。这类齿轮在实际装配时,需要保证两轴的平行度公差在允许范围内,否则会出现轮齿一端接触的偏载情况,加速齿面磨损甚至引发断齿故障,安装时的中心距也要严格控制在设计公差范围内,中心距过大会导致齿侧间隙变大、传动冲击噪声增加,中心距过小则会加剧齿面磨损,降低传动效率。
