紧凑型立式砂带磨削打磨设备结构

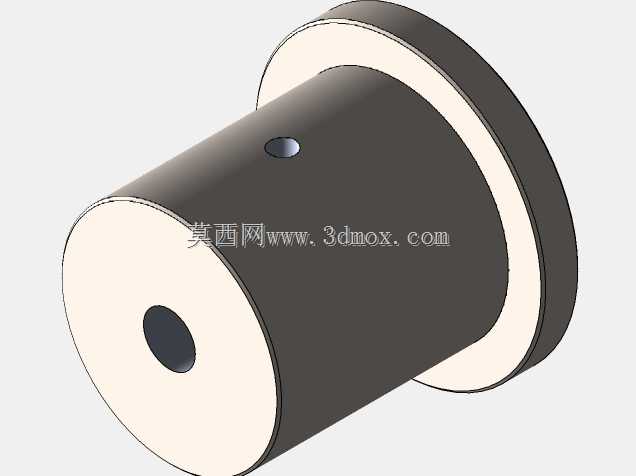

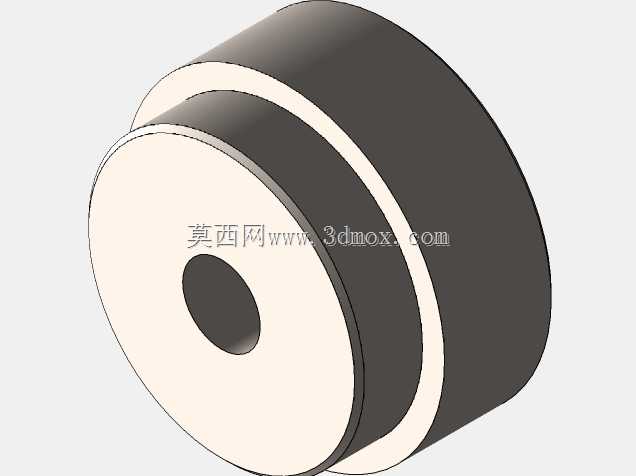

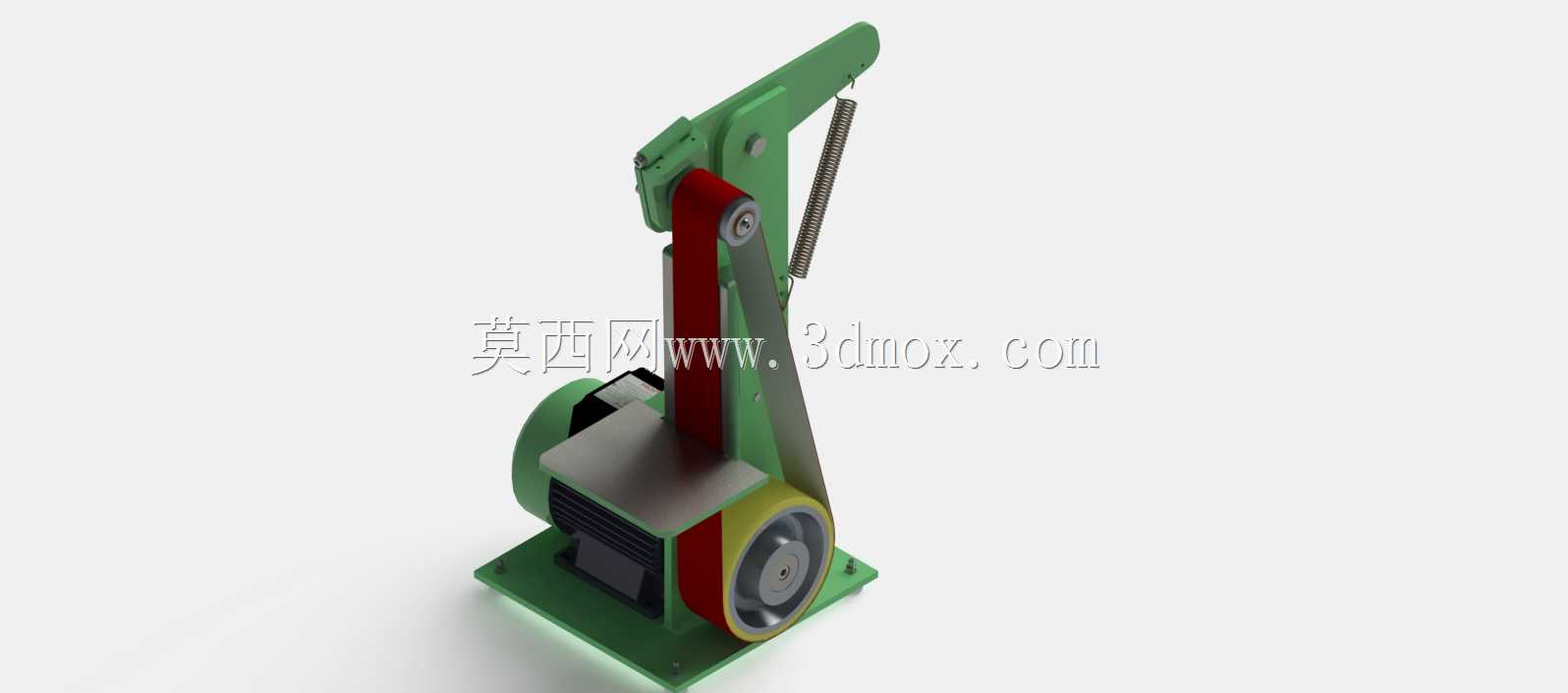

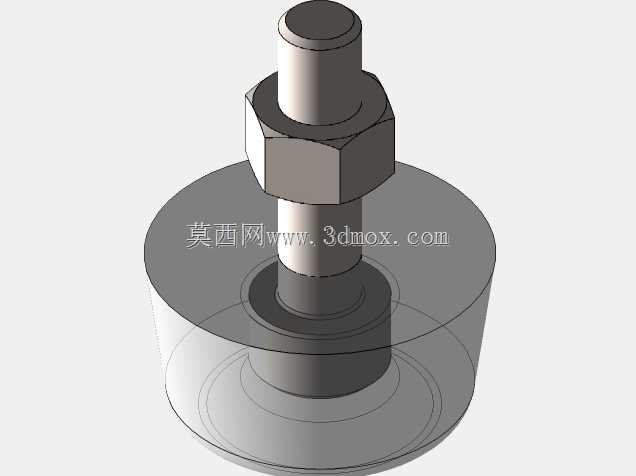

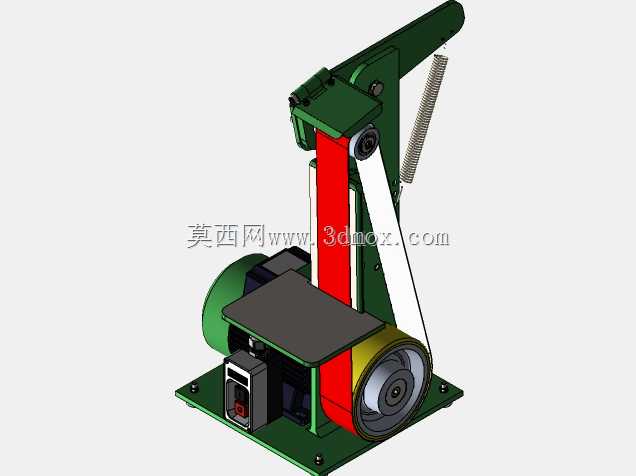

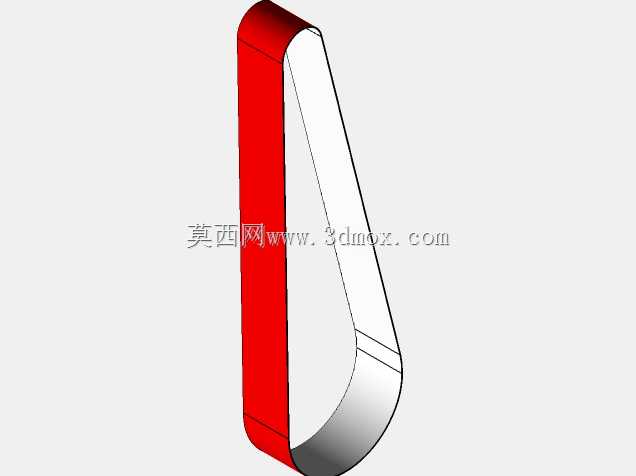

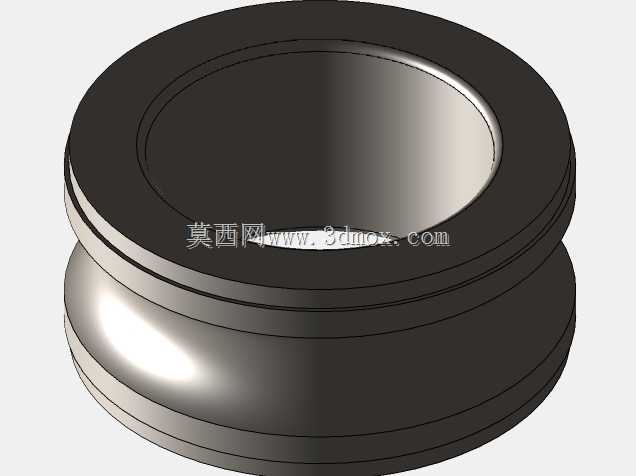

　　这款紧凑型带式砂光设备，主要面向小型五金加工、模具修配、DIY工坊等场景的小工件表面处理需求，可完成金属件去毛刺、平面打磨、焊缝整平、非金属件表面砂光等工序，相比大型台式砂光设备占地更小，适配小批量多品种的加工场景，也可嵌入小型自动化生产线作为末端表面处理工位使用。设备采用立式悬臂布局，驱动轮设置在机身下部，直接与驱动电机输出端连接，减少传动环节的动力损耗，上部设置张紧调节轮，通过侧边的弹簧张紧结构实现砂带的自动张紧补偿，避免砂带长时间使用松弛导致的打滑、跑偏问题，张紧力可通过调整弹簧预压量适配不同厚度、不同粒度的砂带使用需求。机身下部的安装底板预留了标准安装孔位，可直接固定在工作台面或者专用机架上，安装边界紧凑，

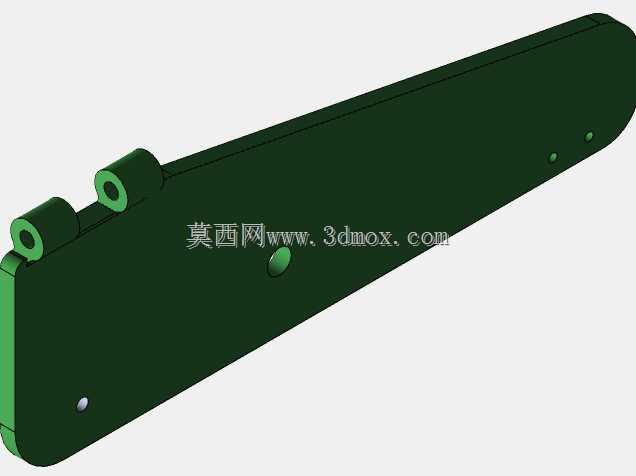

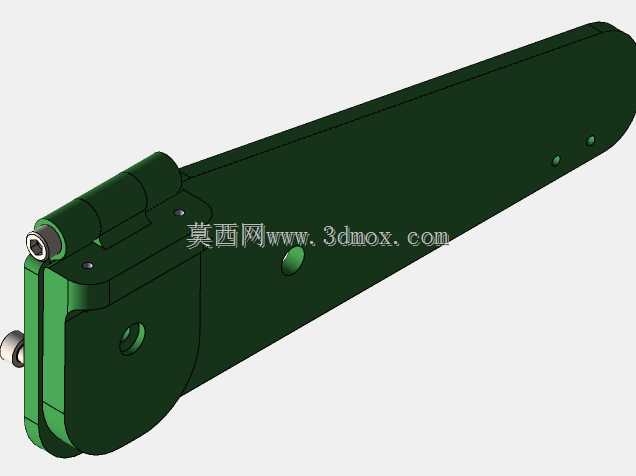

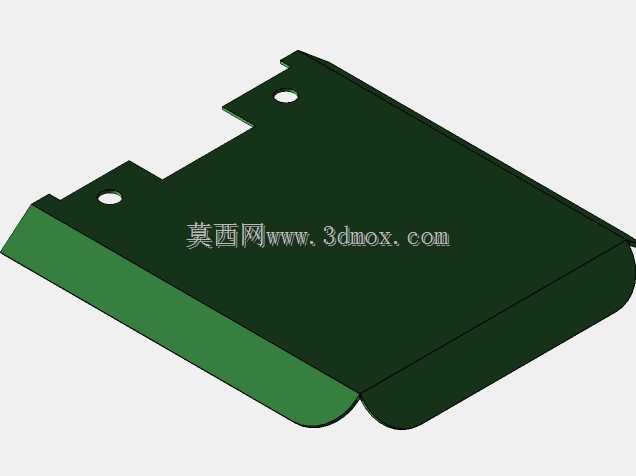

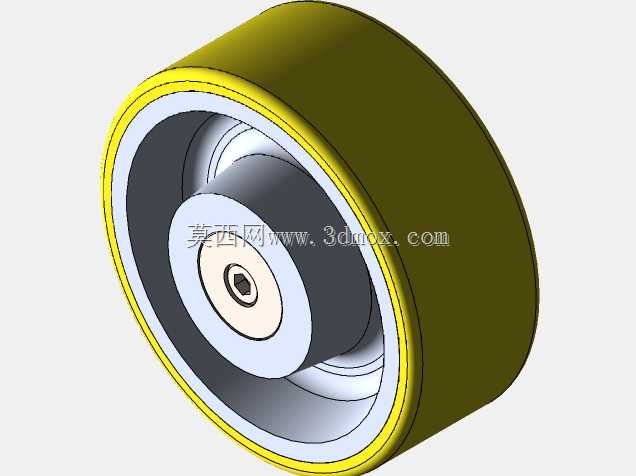

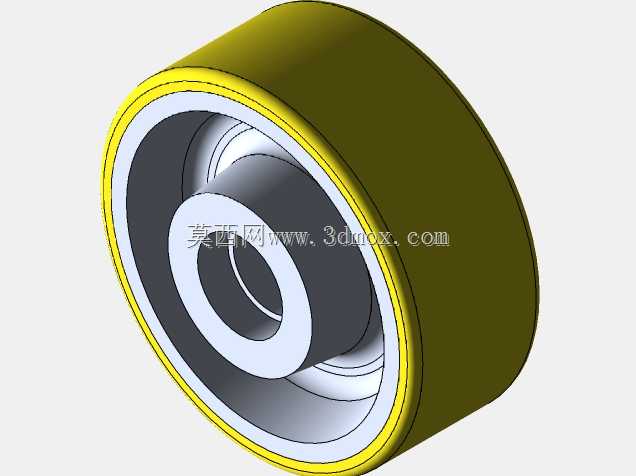

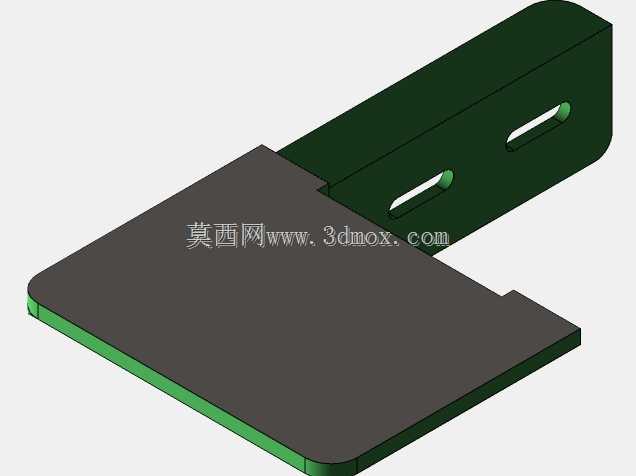

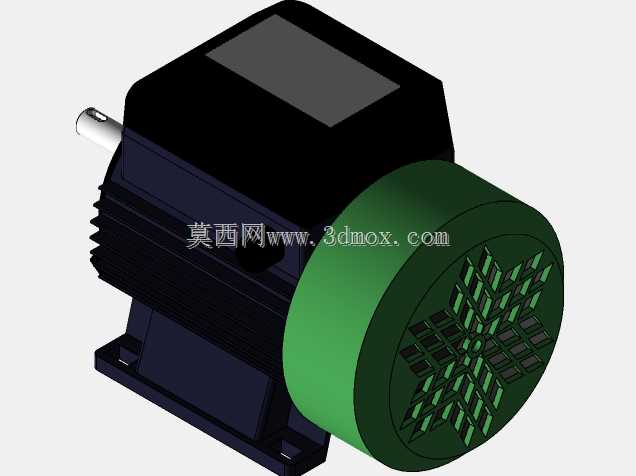

　　整机横向占用空间不足半米，纵向高度适配常规工作台操作高度，操作人员站立作业时可自然将工件抵靠在工作托板上完成打磨操作，工作托板角度可根据加工需求微调，适配平面、小斜面的打磨作业。设计过程中优先考虑了结构的紧凑性与维护便捷性，驱动电机集成在机身下部框架内，电机外壳自带散热筋结构，长时间连续作业也能维持稳定的工作温度，砂带更换无需复杂工具，扳动上部张紧臂即可松开砂带完成更换，日常维护仅需定期检查张紧弹簧弹力、清理驱动轮与张紧轮表面的磨屑即可。设备的接触轮采用橡胶包覆结构，可在打磨过程中提供适度的缓冲，避免刚性接触导致的工件表面过磨或者砂带崩裂，砂带运行轨迹经过多轮调试，空载运行时跑偏量控制在极小范围内，作业过程中无需频繁调整砂带位置。机身的支撑臂采用钢板折弯焊接结构，整体刚性充足，打磨过程中无明显振颤，可保证打磨后工件表面的粗糙度均匀一致，适配从粗磨到精磨的多道工序需求，更换不同粒度的砂带即可完成不同加工精度要求的作业。
