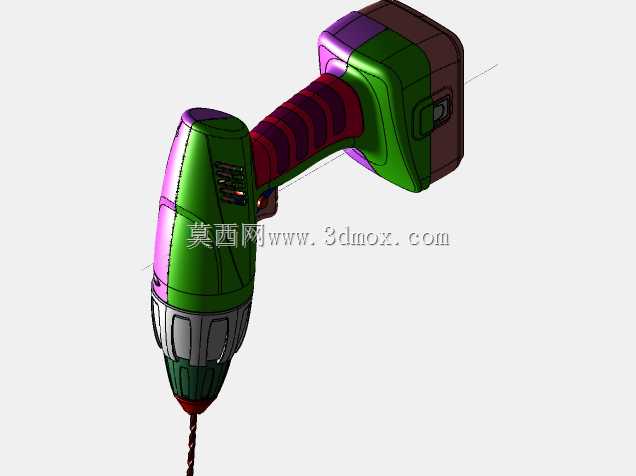

充电式手持电钻外观与结构三维设计

这款手持充电电钻的三维设计，首先围绕家装维修、小型构件加工、户外无电源作业等高频应用场景展开，日常拧紧紧固件、在木材/薄金属/塑料板材上钻孔的作业需求，是整个结构设计的核心出发点。从握持区域的曲面设计来看，手柄处的弧度完全贴合成年男性手掌自然握持的弯曲角度，握持重心落在钻夹头与手柄电池包的中间位置，长时间单手握持作业时，手腕承受的扭矩负载会被均匀分散，不会出现重心偏前导致的手腕酸胀问题。机身侧面的防滑包覆区域，对应手掌大鱼际、手指指腹的接触位置做了细微的凹凸纹理处理，即便手上沾有少量油污或汗液，也能保持足够的握持摩擦力，避免作业过程中设备滑脱。功能布局上，正反转切换拨杆设置在扳机上方的拇指可及位置，单手握持时无需大幅调整手型就能快速切换旋转方向，适配拧入、拧出紧固件的快速切换需求；扳机的行程阻尼做了线性化设计，轻按低速启动、按到底达到额定转速，新手也能快速控制钻孔或拧螺丝的转速，避免转速过高导致的钻头崩边、螺丝滑牙问题。钻夹头采用三爪自定心结构，兼容常规规格的麻花钻、批头，夹持范围覆盖日常作业常用的刀具尺寸，夹头与机身连接的同轴度公差控制在合理区间，高速旋转时不会出现明显的径向跳动，保证钻孔位置精度。电池包采用卡扣式快拆结构，与手柄底部的安装边界做了定位凸台设计，安装时对准凸台推入即可自动锁止，拆卸时按压两侧卡扣就能直接拔出，更换备用电池的过程无需额外工具，适配长时间连续作业的需求。机身侧面的散热格栅对应内部电机的散热风道位置，进风方向避开握持区域，避免作业时手部阻挡进风影响散热效率，格栅的缝隙尺寸做了控制，能阻挡大颗粒碎屑进入机身内部，同时保证足够的通风量带走电机连续工作产生的热量。从整体尺寸边界来看，机身总长度控制在适合狭小空间作业的范围，在橱柜内部、吊顶龙骨间隙等狭窄区域作业时，不会因为机身过长出现干涉问题；电池包底部做了平面处理，临时放置时可以平稳直立在工作台面，不会随意滚动掉落。
