可拼接组合式18650锂电池固定支架

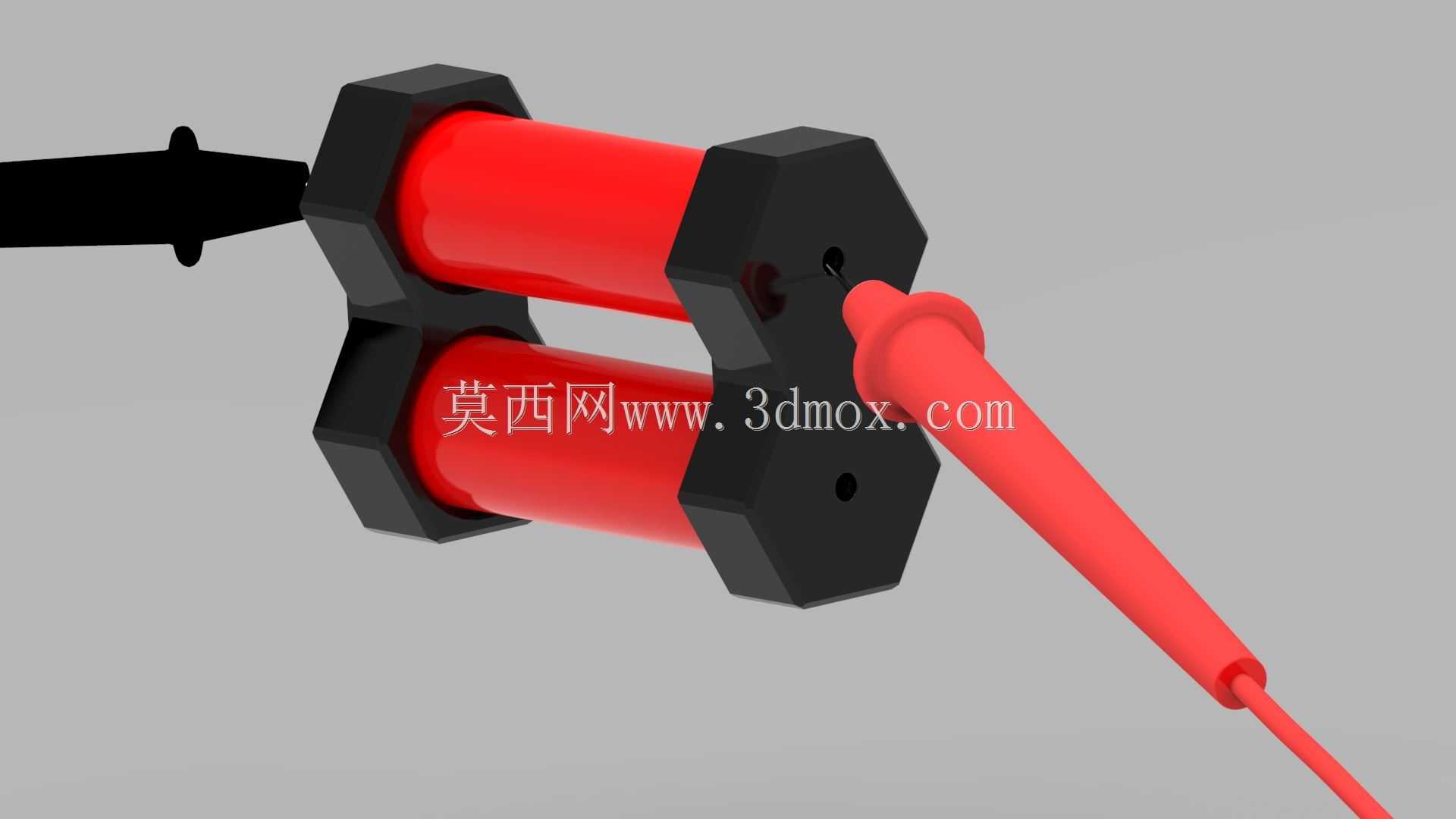

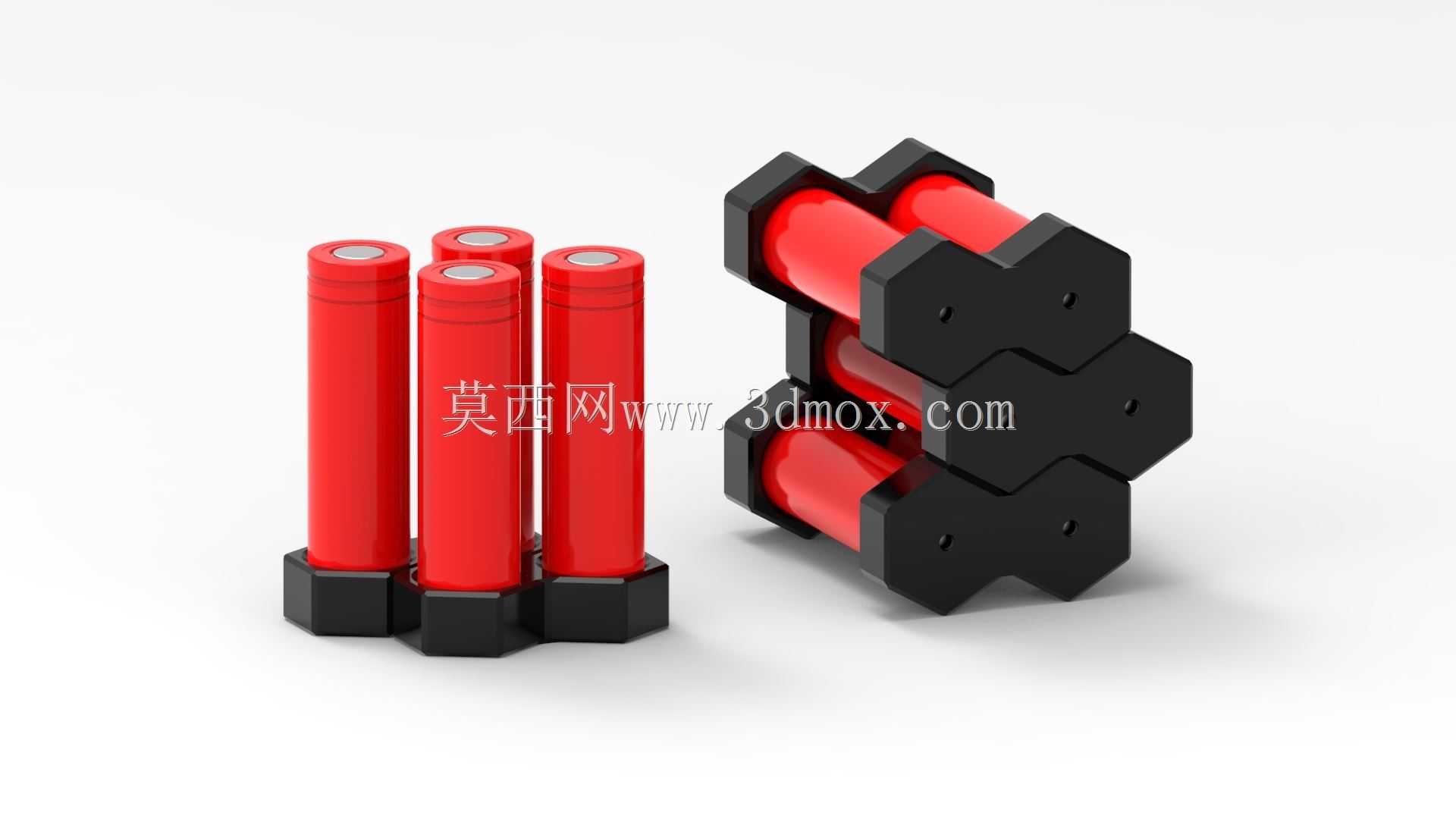

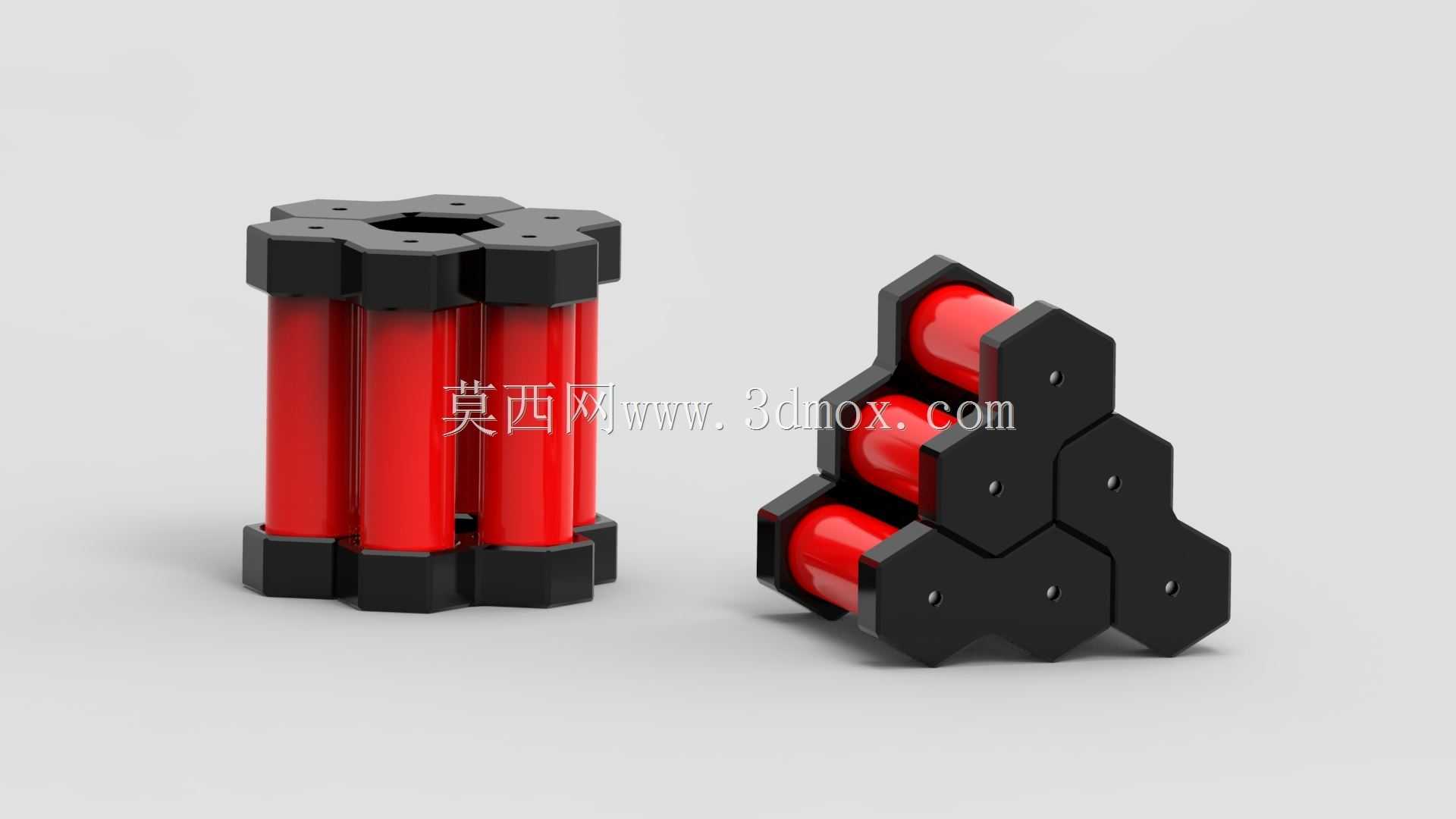

这款18650电池固定支架主要面向小容量储能模组、便携电子设备内置电池组、DIY移动电源、小型电动工具动力包等场景的电池排布固定需求，解决多节圆柱锂电池组装时的定位、绝缘、防晃动问题，避免电池在使用过程中因震动、位移导致的极耳接触不良、外壳磨损短路等风险。从结构设计来看，支架采用单节电池独立卡位的排布逻辑，单组支架可容纳4节18650圆柱锂电池，卡位内径匹配18650电池的标准外径公差，卡位底部做了承托限位结构，电池装入后轴向不会出现窜动，同时支架侧壁预留了极耳焊接的避让空间，不会遮挡电池正负极的焊接作业面。支架的拼接结构是设计的核心亮点，相邻支架的侧边做了互锁式卡扣结构，多组支架可以沿横向、纵向任意拼接扩展，无需额外连接件就能组合出不同串并联数量的电池组排布方案，适配不同容量、不同电压等级的电池组装需求，大幅降低非标电池组的固定件开模成本。从安装边界来看，单组四卡位支架的整体外轮廓适配常规便携设备的内部安装空间，卡位之间的间隔预留了足够的散热间隙，电池工作时产生的热量可以通过间隙自然流通，避免密集排布导致的热量积聚。支架的绝缘材质选型也充分考虑了电池使用场景的安全需求，材质本身具备一定的阻燃性能与结构韧性，既可以在电池出现轻微鼓胀时提供一定的形变余量，也能避免相邻电池外壳直接接触造成的短路风险。在实际组装作业中，这款支架不需要额外的固定胶或者扎带辅助，电池卡入卡位后即可完成初步定位，后续完成极耳串并联焊接、加装保护板之后，就可以直接装入设备的电池仓内，大幅提升电池组的组装效率，同时规整的排布结构也方便后期对单节电池进行检测、更换，不需要拆解整个电池组的固定结构就能完成单节电池的维护作业。针对不同的安装方向，支架的卡位结构做了双向适配，不管是立式安装还是卧式排布，都能保证电池固定的可靠性，不会因为安装方向的改变出现电池脱落的问题。
