车载剪式机械顶升支撑结构

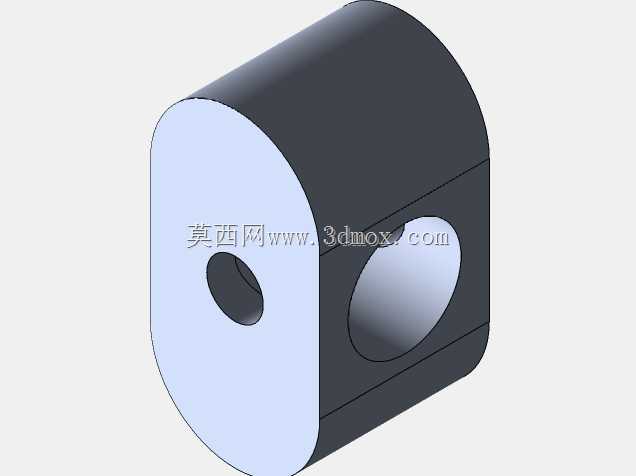

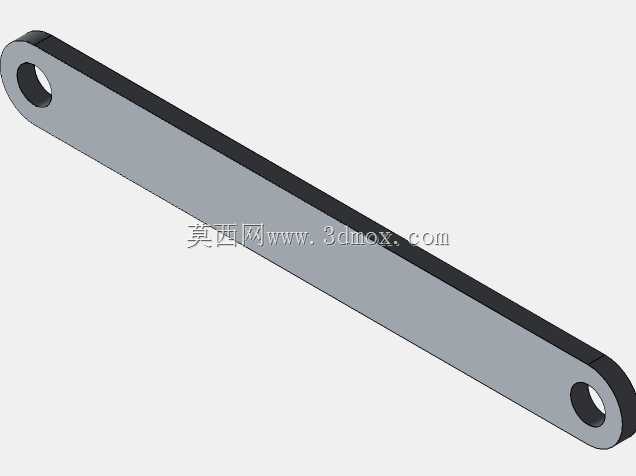

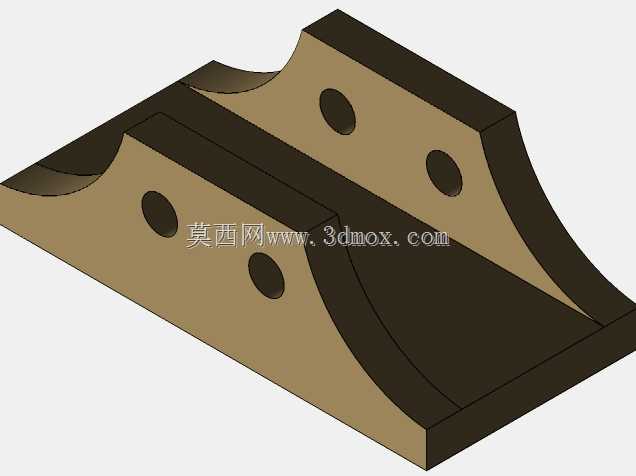

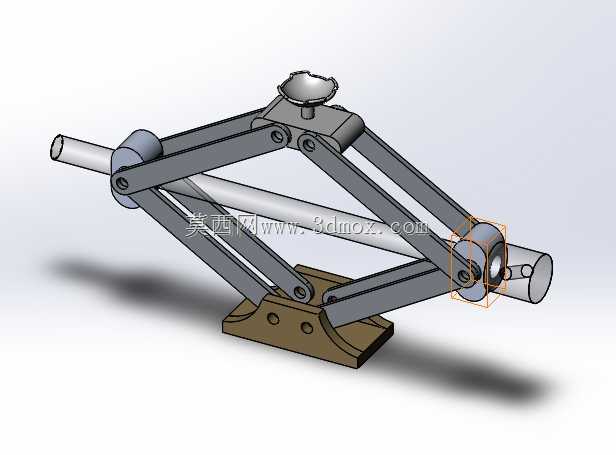

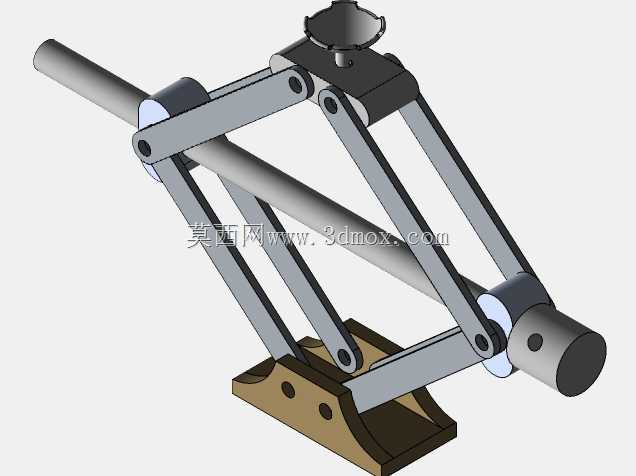

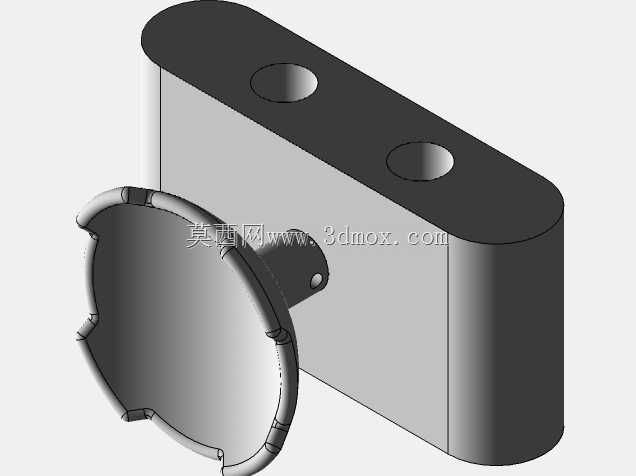

日常汽修场景里，更换备胎、底盘检修作业都离不开这类剪式顶升结构，它不需要外接动力源，完全依靠人力输入扭矩就能完成车辆局部抬升，是家用车随车工具清单里的必备项，也常出现在小型快修门店的应急工位上。从结构逻辑来看，这套剪式连杆机构采用对称铰接布局，上下两端分别设置支撑托块与底座承力面，中间贯穿的传动丝杆是核心传力部件，转动丝杆时两组交叉臂的铰接夹角同步变化，带动上端托座沿垂直方向平稳升降，整个传动过程没有冗余传动环节，机械效率足以支撑乘用车单侧轮边的抬升需求。设计阶段首先要考虑的是安装边界与收纳尺寸，这类车载工具需要适配车辆后备箱的工具槽空间，收缩状态下整体厚度控制在较小范围，不会占用过多储物空间，展开后的最大顶升高度要满足家用轿车、城市SUV的底盘离地间隙需求，最低收拢高度则要适配低趴车型的底盘下沿，避免出现无法塞入底盘支撑点的情况。承力部件的受力校核是设计核心，每处铰接销轴的剪切强度、臂身的抗弯截面模量都要匹配额定顶升载荷，底座采用加宽的平底结构，接触地面时能分散压强，避免在松软铺装路面出现下陷歪斜的问题，上端托座设置了防滑定位结构，抬升时能精准卡入车辆底盘预设的顶升支撑位，防止作业过程中出现滑脱风险。实际使用中，这类剪式结构的优势在于结构简单可靠，没有复杂的液压密封元件，不存在长期存放后漏油失压的问题，日常存放不需要特殊维护，随取随用就能满足应急维修需求，铰接位置预留的润滑间隙能保证丝杆传动顺畅，即使长时间存放后出现轻微锈蚀，加注少量润滑脂就能恢复操作手感。作业过程中，丝杆的自锁特性能保证抬升到任意高度后都能稳定锁止，不会因为负载作用出现自行回落的情况，给底盘作业人员提供足够的安全支撑，操作端的接口适配标准随车扳手，不需要搭配专用工具就能完成顶升操作，完全适配户外无电源场景下的应急维修需求。
