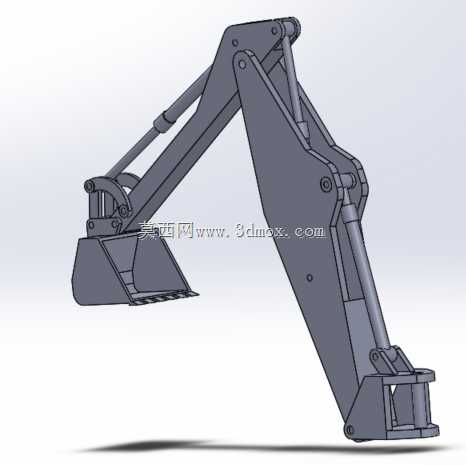

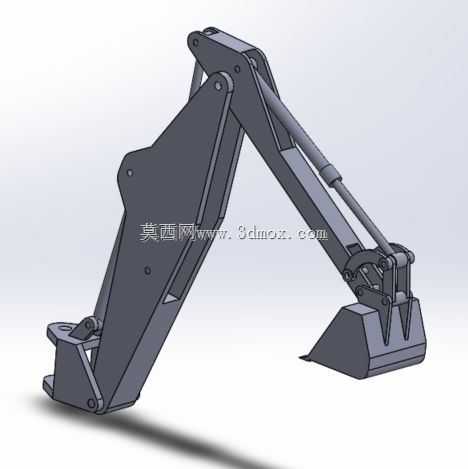

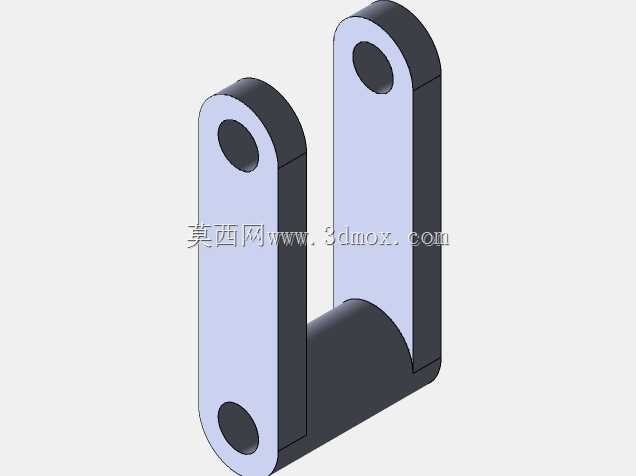

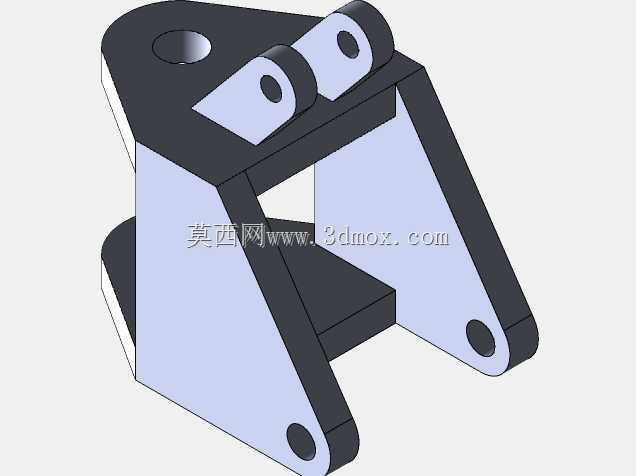

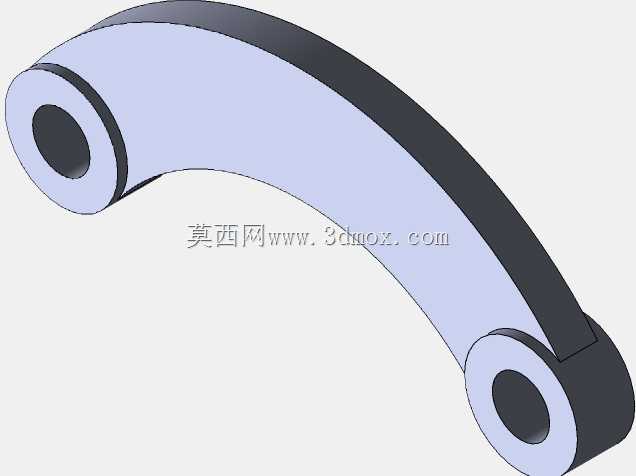

挖掘机工作装置动臂斗杆铲斗结构

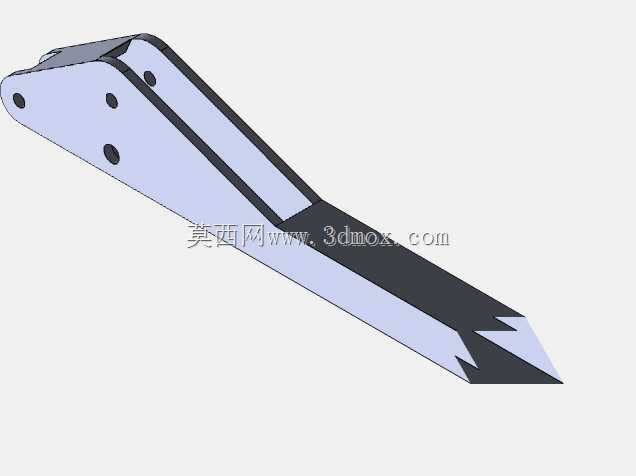

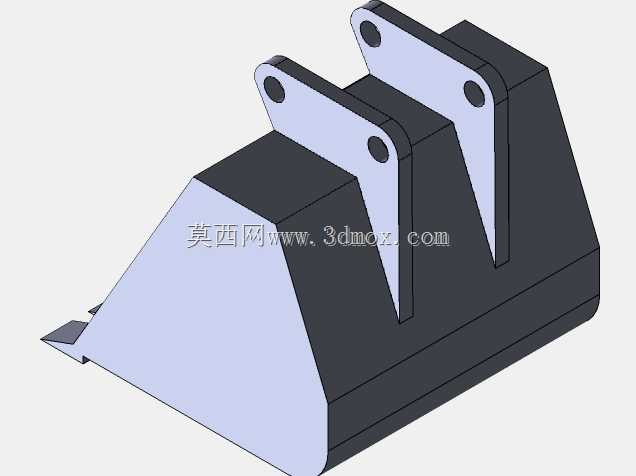

这套结构为挖掘机核心作业执行端，直接决定设备的土方作业覆盖范围与负载能力，在市政管网开挖、基坑土方清运、矿山剥离、场地平整等场景中承担核心作业功能，所有动作输出最终都通过这套工作装置传递到铲斗齿尖，完成物料的切削、提升、回转卸料全流程作业。设计阶段首先要匹配整机的倾覆稳定性边界，动臂的下铰接点位置需要和回转平台的安装支座完全契合，铰接孔的同轴度公差控制在0.05mm以内，避免作业过程中出现偏载磨损，缩短销轴的使用寿命。斗杆与动臂的连接铰接点、铲斗与斗杆的连接铰接点，都预留了标准润滑脂注油通道，适配常规工程机械的集中润滑系统安装要求，日常维护时不需要拆解结构即可完成注油保养。液压油缸的铰接支座采用一体化铸钢件加工成型，和臂架主体的焊接位置做了圆弧过渡处理，避免应力集中导致的焊缝开裂问题，在频繁承受冲击载荷的土方作业场景下，能有效降低结构疲劳失效的概率。臂架的截面采用变截面箱型结构，在受力最大的动臂根部位置加大了腹板厚度，向斗杆、铲斗方向逐步减小板材厚度，在保证结构强度满足最大挖掘力要求的前提下，尽可能降低臂架自身重量，减少前端负载对整机稳定性的影响。铲斗的斗齿采用可拆卸式安装结构，斗齿座和铲斗主体焊接为一体，磨损后可以单独更换斗齿，不需要整体更换铲斗，降低现场作业的配件成本。铲斗的切削刃角度设置为17度，适配大部分三类土、四类土的切削作业需求，在挖掘密实土层时能有效降低切削阻力，减少液压系统的负载压力。整个工作装置的运动包络线经过反复校核，最大挖掘半径、最大挖掘深度、最大卸料高度都匹配对应吨位挖掘机的作业参数，不会出现运动干涉问题，动臂举升到最高位置时，斗杆和铲斗的铰接点不会和动臂本体、油缸杆发生碰撞，所有液压管路的排布都预留了足够的运动间隙，避免臂架动作过程中挤压液压油管造成漏油故障。安装时只需要将动臂根部的铰接孔和回转平台的支座对齐，穿入固定销轴后锁紧轴向挡板，再依次连接各液压油缸的进出油管路，即可完成工作装置和主机的装配，不需要额外做结构改装，适配同吨位级别主流挖掘机的安装尺寸要求。
