车床用泰格调高式快换刀架结构

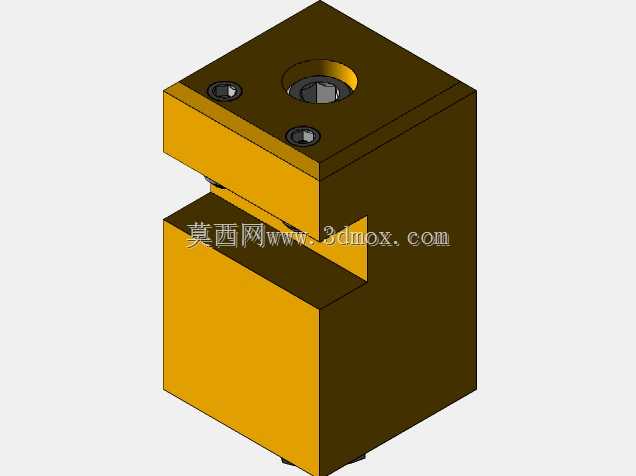

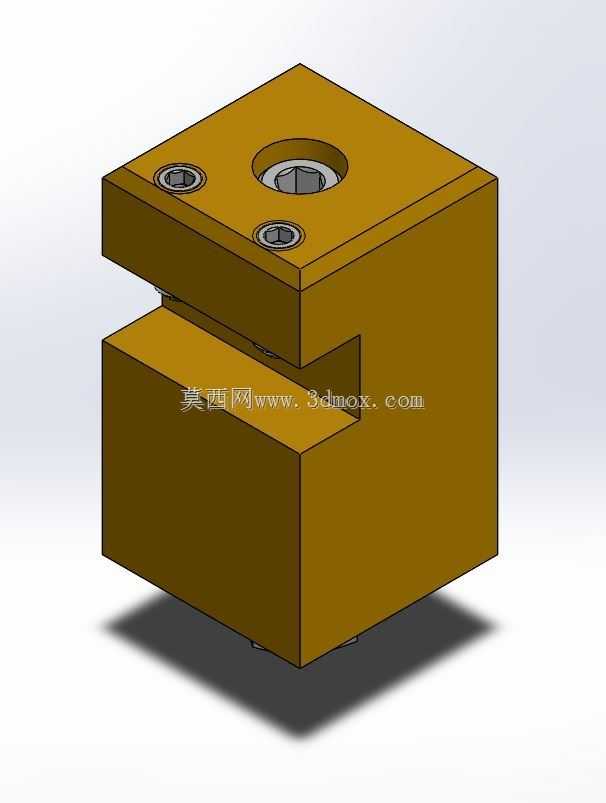

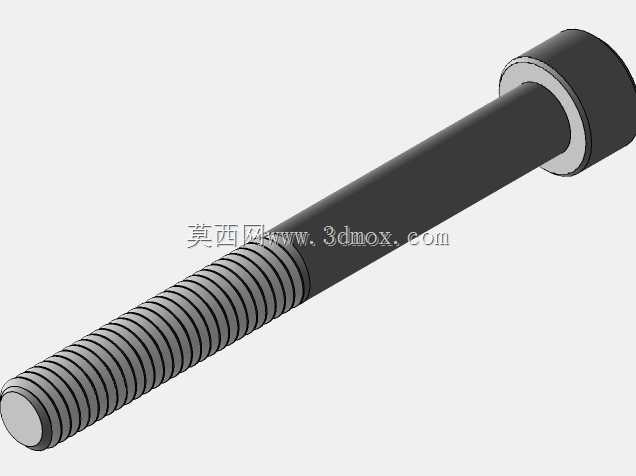

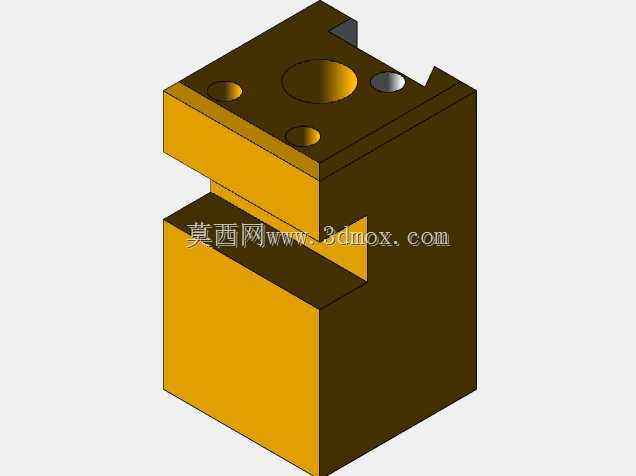

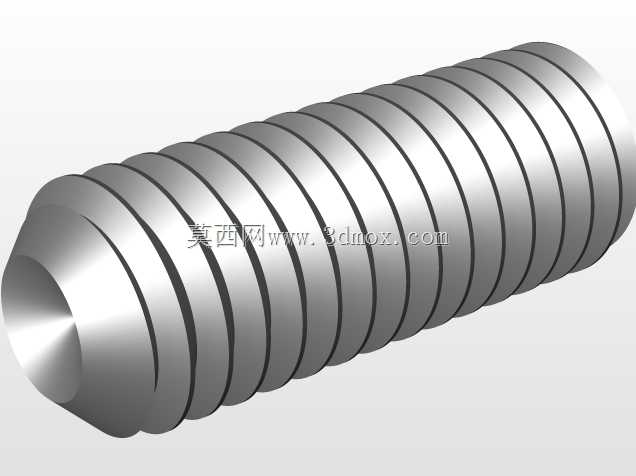

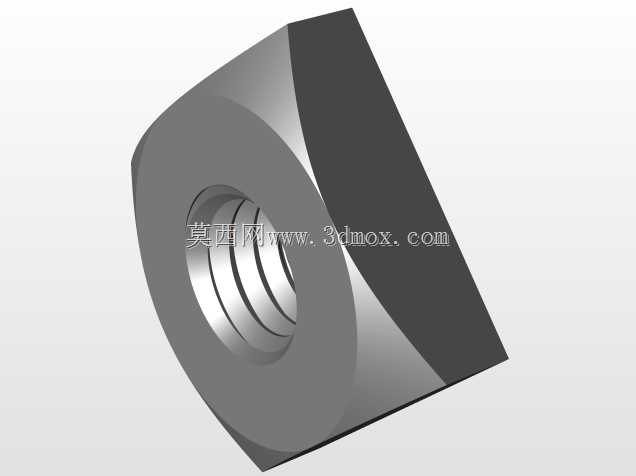

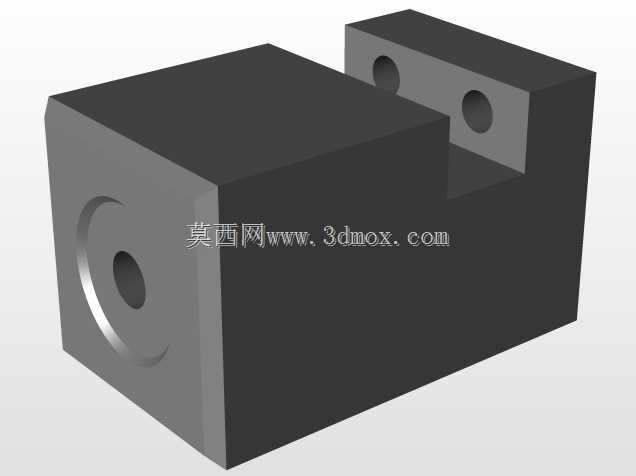

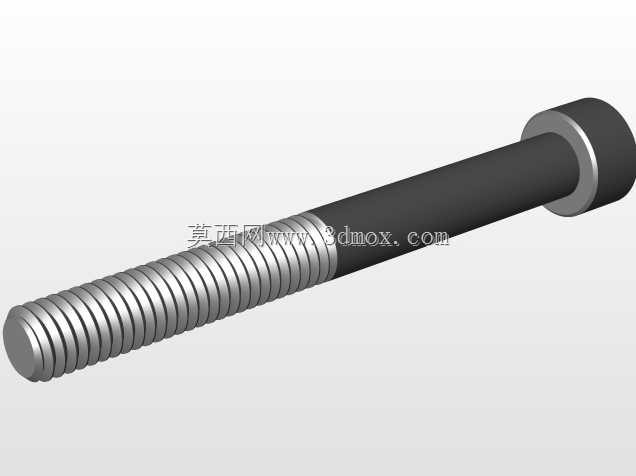

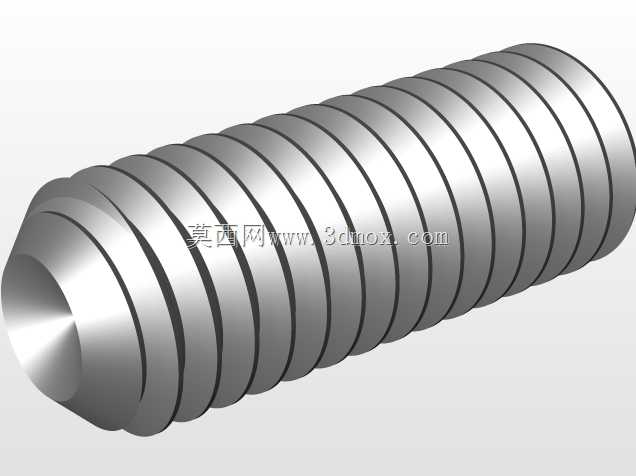

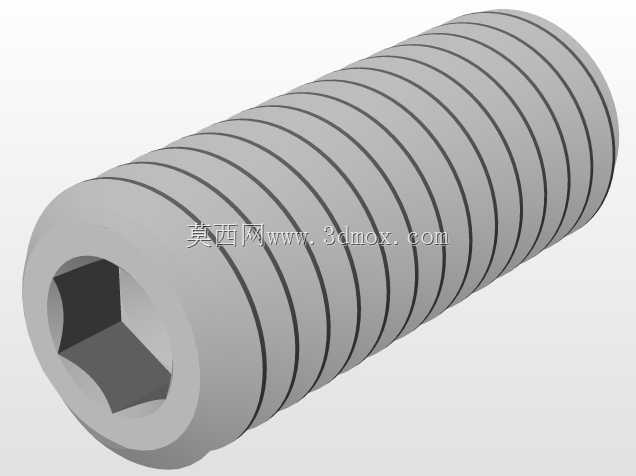

这款刀架是面向普通卧式车床、小型数控车床外圆及端面车削工序设计的快换夹持单元，核心适配Tiag系列车床的刀塔安装基面，也可通过转接板适配其他同安装规格的通用车床。日常车间加工场景中，这类分体式刀架主要承担外圆车刀、切断刀、端面车刀的夹持固定，相比传统整体式压刀台，它的分体开槽结构能大幅缩短换刀时的螺栓调整行程，操作工无需完全拧下压紧螺钉即可完成刀片更换或刀具伸出长度调整，在小批量多品种的机加工场景下能有效压缩换刀辅助时间。从结构设计逻辑来看，整体采用方块式主体布局，上压板与下基座通过中间的开槽形成刀具夹持容腔，顶部设置的三个内六角紧固件中，中间大规格螺栓承担主要的压紧锁紧力，两侧对称布置的小螺栓负责调整压板的平行度，避免压紧过程中出现压板倾斜导致刀具装夹偏斜的问题，这种三点压紧的布局能保证夹持力均匀分布在刀具刀杆的上表面，杜绝车削过程中因夹持力不均出现的扎刀、让刀问题。安装边界方面，主体采用立方块结构，底面为完整的定位平面，可直接贴合车床中拖板的刀架安装面，安装孔位与常规车床刀架的T型槽间距匹配，无需额外加工安装基面即可直接装夹；夹持容腔的开口尺寸适配标准方刀杆，可覆盖常规车削加工的常用刀杆规格，装刀时只需将刀杆插入容腔调整到合适伸出长度，依次锁紧中间主螺栓与两侧调整螺栓即可完成装夹。设计时特意将压板与基座的结合面做了错位限位结构，即使完全松开压紧螺栓，上压板也不会从基座上脱落，能避免车间换刀过程中零件掉落磕碰导轨或砸伤操作面的问题。所有紧固件均选用标准内六角圆柱头螺钉，备件通用性强，车间日常维护时无需准备特殊规格工具，用常规内六角扳手即可完成所有拆装调整操作。夹持容腔的内侧接触面做了平面度处理，能保证刀杆装夹后与车床主轴轴线的平行度满足常规车削的精度要求，无需额外打表找正即可完成粗加工、半精加工的装夹需求，针对高精度加工场景，也可通过微调两侧螺栓的压紧量来修正刀具的微小角度偏差。
