双联杠杆式真空吸盘夹持结构

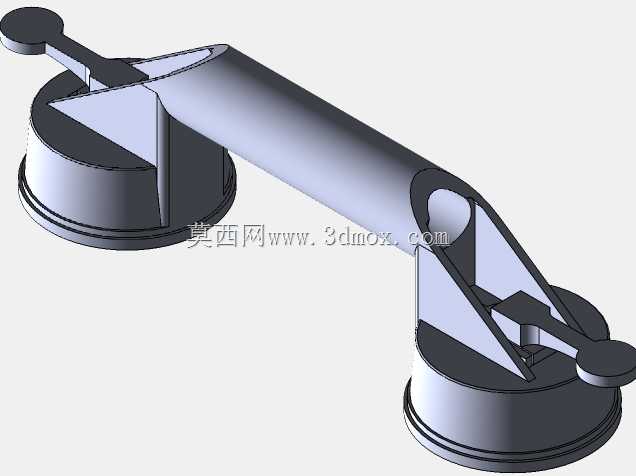

该结构为双联布局的杠杆式真空吸盘组件，主要应用在轻工搬运、玻璃板材转运、薄壳工件上下料的工位场景中，区别于单吸盘结构，双吸盘的跨距布局能有效规避大尺寸薄型工件吸附时的翘边、脱落问题，适配平整光滑表面的工件快速取放作业。从功能特性来看，两端的吸盘基座采用圆盘式密封结构，边缘做了圆弧过渡处理，避免吸附时刮伤工件表面涂层，中间的连接臂采用一体化斜向加强筋布局，在保证整体结构刚度的同时，尽可能降低组件自身重量，减少搬运执行端的负载冗余。杠杆式的压柄设计分布在两个吸盘基座的外侧，作业时通过下压压柄即可排出吸盘腔体内的空气形成负压，无需外接复杂的真空气路管线，适合手动工装、小型辅助搬运场景使用，抬起压柄即可快速破除负压实现工件释放，操作行程短，单手即可完成吸附与释放的全套动作。设计过程中优先考虑了安装边界的适配性，两个吸盘基座的同轴度通过中间连接臂的加工精度保证，连接臂的截面采用渐变式设计，靠近吸盘基座的位置做了三角加强结构，抵消杠杆压动时产生的侧向弯矩，避免长期使用后连接臂出现形变导致吸盘密封面错位。整体结构的外形尺寸适配常规手动搬运的操作跨度，压柄的端头做了圆饼式增大接触面积的设计，按压时的受力更均匀，不会出现局部应力集中导致的压柄断裂问题。吸盘基座的底部密封槽预留了标准橡胶吸盘的安装位，可根据不同工件的表面粗糙度更换不同硬度的密封吸盘，无需改动整体结构即可适配玻璃、亚克力、冷轧钢板、光滑塑料壳等多种材质的工件吸附需求。连接臂中间的镂空减重设计，既减少了材料用量，也能在作业时方便操作人员观察两端吸盘的吸附贴合状态，及时调整按压位置保证密封效果，避免吸附失效导致工件跌落。
