铰接式连接吊耳结构三维设计

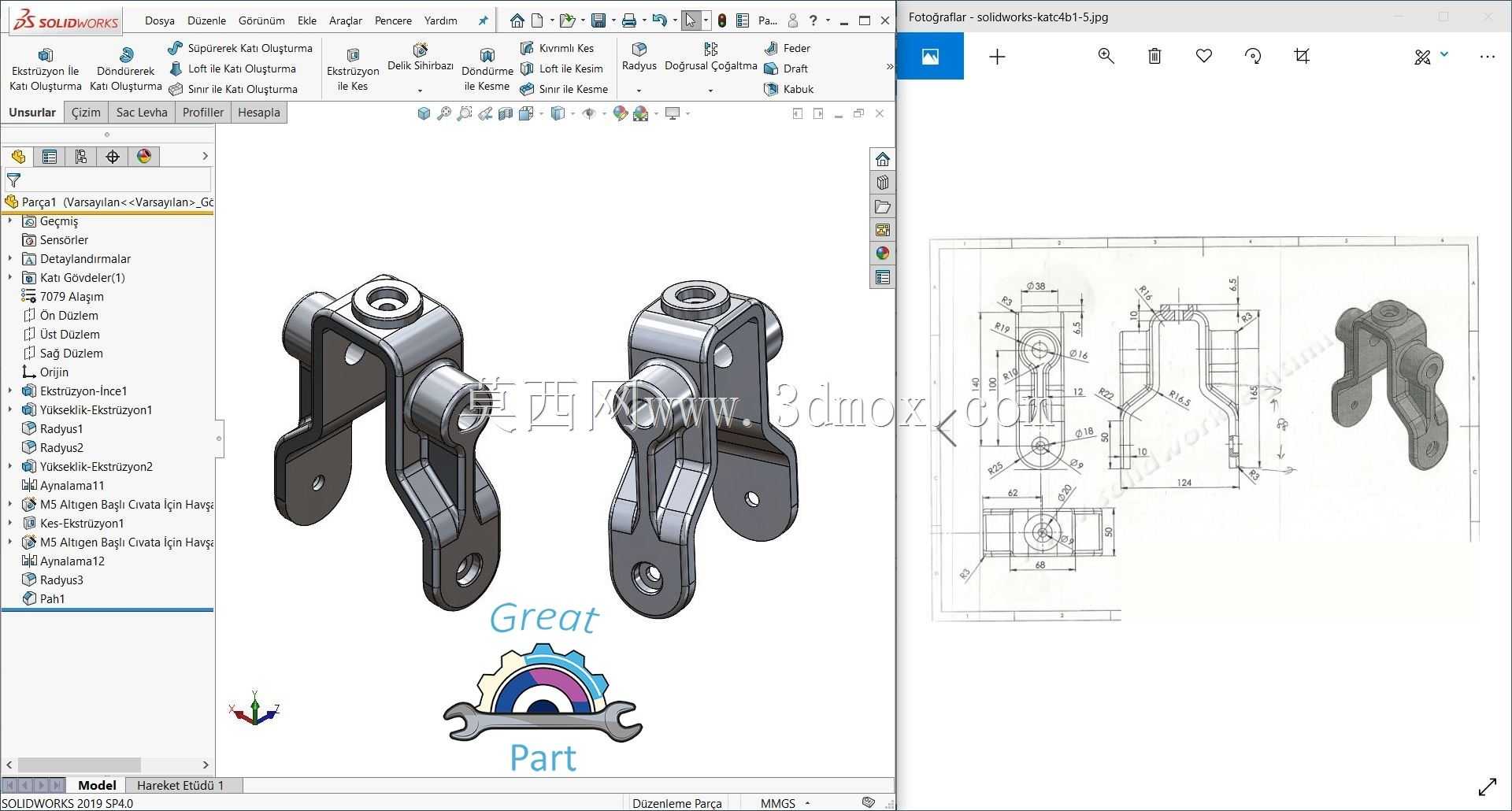

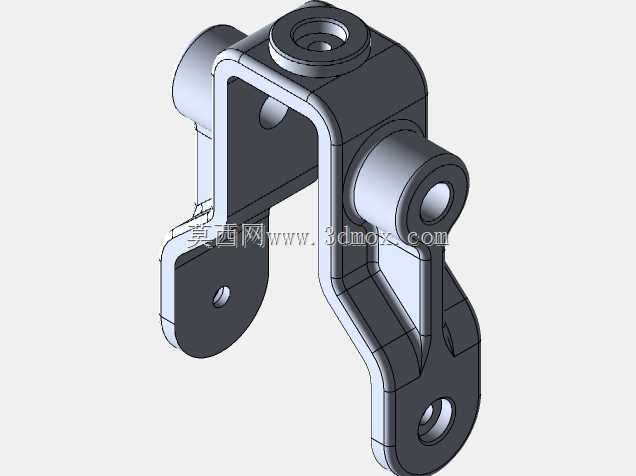

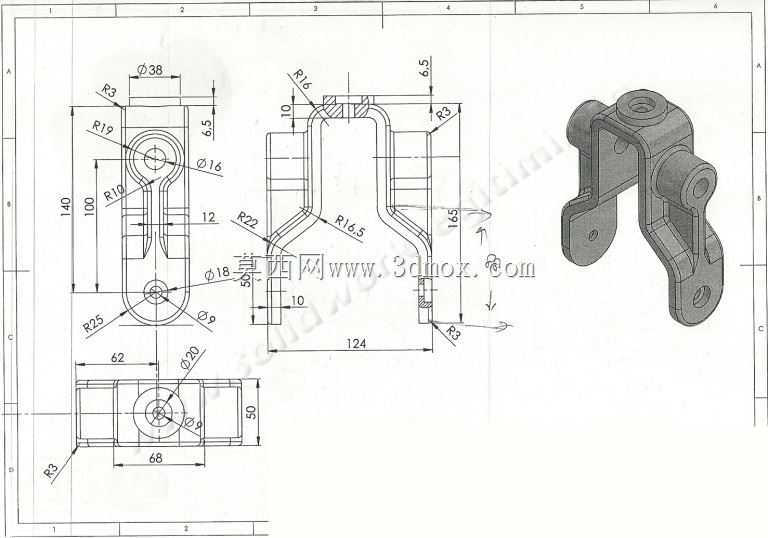

这类铰接吊耳结构常应用在需要实现小角度摆动传动的机械连接场景中，比如工程机械的连杆机构末端、农用设备的悬挂连接点位、自动化产线的摆臂铰接位置，核心作用是实现两个构件之间的活动铰接，同时传递既定方向的拉压载荷，避免刚性连接带来的应力集中问题。从结构设计逻辑来看，该零件采用双侧支板加中间铰接孔的布局，上端的同轴通孔用于穿装铰接销轴，和上方的固定支座形成转动副，下端的单耳板带安装孔，用于和下方的从动构件做紧固连接，整体结构的受力路径经过优化，载荷从下端安装孔传入后，通过两侧的加强筋板分散到上端的两个铰接孔位，避免局部应力过大导致的结构变形。设计过程中需要重点控制上下两组安装孔的中心距，这个尺寸直接决定了铰接机构的摆动行程范围，同时要保证上端两个铰接孔的同轴度公差，否则销轴穿装后会出现卡滞，转动阻力过大甚至无法正常摆动的问题；下端安装孔的位置度也需要严格控制，保证和配套构件安装时无强制装配应力。零件的外形轮廓做了多处圆角过渡，没有尖锐的直角结构，一方面是减少加工过程中的应力集中，提升零件的疲劳强度，另一方面也避免安装维护过程中尖锐边角划伤操作人员。安装边界方面，该吊耳的双侧支板间距需要和上方支座的连接耳片厚度匹配，预留0.2-0.5mm的装配间隙，保证摆动时无摩擦干涉，下端耳板的厚度要适配下方连接件的安装槽宽度，销轴装配后需要加装开口销或者轴端挡圈做轴向限位，防止工作过程中销轴窜出脱落。从实际使用场景出发，这类吊耳通常会承受交变载荷，所以建模过程中对筋板的厚度、孔位的边缘倒角都做了对应优化，在满足承重要求的前提下尽可能减少不必要的材料冗余，控制零件整体重量，同时所有的安装孔位都预留了标准紧固件的装配空间，不需要现场二次加工就可以直接完成装配，适配多数常规铰接传动的安装需求。
