科瓦兰内管夹持固定结构

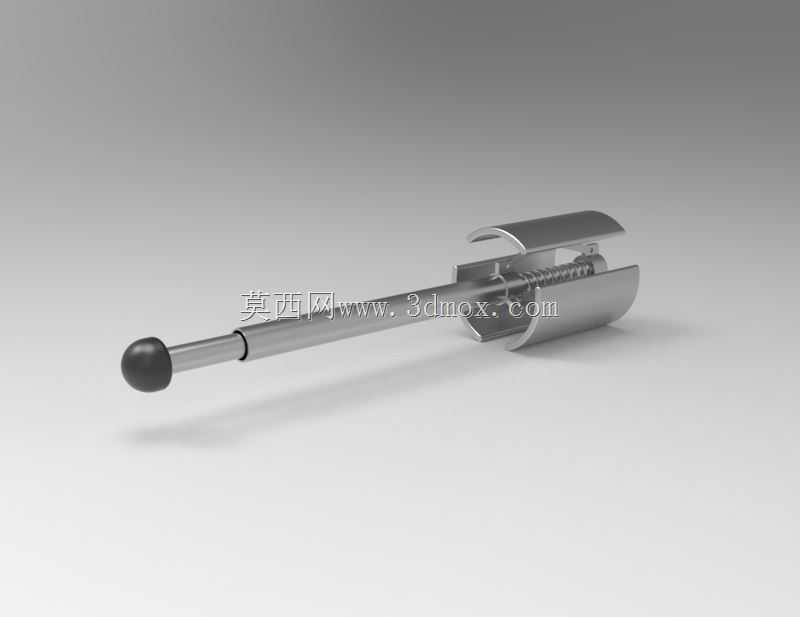

这类内管夹常应用在需要对内置管路进行轴向限位、同时允许一定伸缩余量的设备场景中，比如小型气动执行机构的内置导气管路固定、精密检测设备的内部采样管定位、或是手持气动工具的内置输气管道夹持，区别于外抱式管夹，它的安装空间完全嵌套在管件或套筒内部，不会占用设备外部的装配空间，对于结构紧凑、外部有滑移或转动配合需求的机构来说，能有效避免外部夹持件带来的运动干涉问题。从结构设计来看，这款内管夹采用了弹性胀紧配合的思路，头部的圆弧端头做了圆滑过渡，避免安装时刮伤内壁的密封层或是管路外壁，长杆部分做了等径光轴设计，既可以作为夹持动作的导向杆，也能在安装时作为推送受力的部位，尾部的夹头部分开了对称的弹性槽，配合内置的弹簧提供持续的胀紧力，当夹头被推送至对应安装位时，弹性夹头在弹簧力作用下向外张开，贴合内管壁实现固定，不需要额外的螺栓锁紧或是粘接固定，拆装时只需要通过杆部向后拉动，压缩弹簧让夹头收缩即可取出，维护便利性很强。设计时需要重点关注几个尺寸边界，首先是夹头收缩状态下的外径，必须小于安装内孔的最小通径，保证推送过程中不会出现卡滞，通常单边预留0.1-0.2mm的间隙即可，间隙过大会导致胀紧后夹持力不足，间隙过小则会提升装配难度，甚至刮伤内孔表面的镀层。其次是杆部的长度，需要匹配安装位到操作端的距离，保证拆装时工具能够顺利触碰到杆端，同时杆部的直径要和导向孔做间隙配合，配合公差选H8/f7即可，既保证导向顺畅，也不会出现径向晃动导致夹头偏斜。尾部的弹簧选型要匹配所需的夹持力，弹簧预紧力过大不仅会提升拆装时的操作力，还可能导致薄壁内管被夹头撑变形，预紧力过小则会出现管路窜动，无法起到固定作用，通常针对直径10mm以内的内管，弹簧预紧力控制在5-8N就能满足常规工况的固定需求。夹头的接触面上做了细微的防滑纹路处理，不会破坏管路外壁的同时，能提供足够的摩擦力抵抗管路的轴向窜动，哪怕是设备存在一定振动的工况下，也不会出现夹头移位的问题。整个结构没有多余的零件，所有部件都集成在杆体与夹头的内部，装配后整体外观简洁，没有突出的棱角，在内部管路排布密集的腔体中，不会和其他内置线缆、管路发生勾挂，非常适合空间局促的精密设备内部使用。
