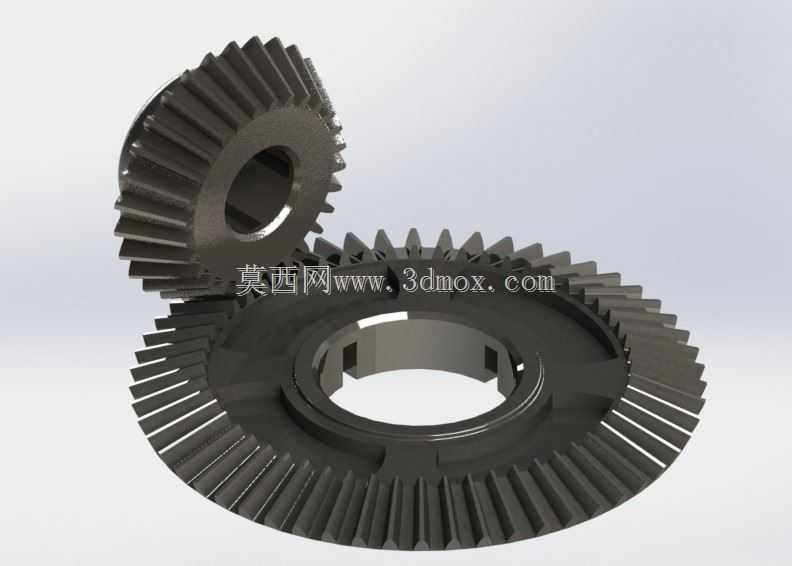

28齿与56齿配对传动锥齿轮结构

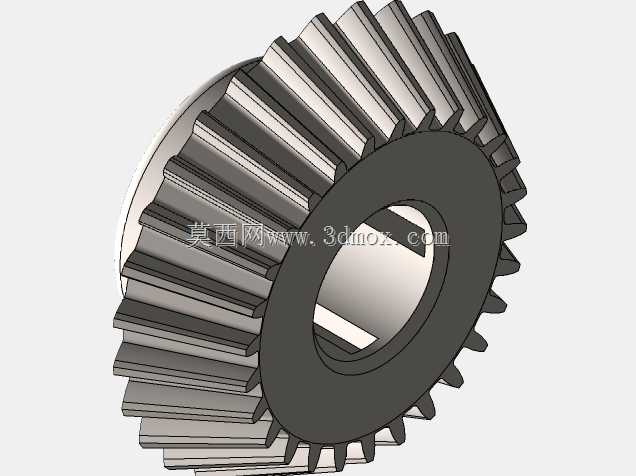

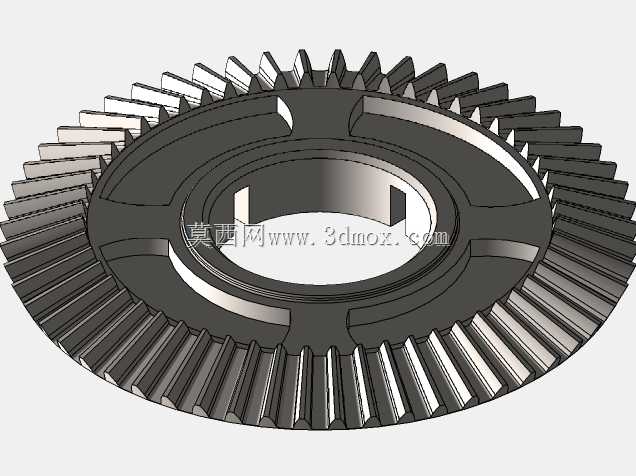

这套配对锥齿轮主要用于相交轴之间的动力换向传输场景，常见于差速器、机床分度机构、农业机械传动箱、小型动力设备转角输出端，能在两轴轴线呈90度相交的安装空间内完成转速与扭矩的传递，适配需要改变动力传输方向的紧凑传动布局。从结构设计来看，两个齿轮分别采用28齿与56齿的齿数配置，传动比为1:2，可在输入端输入额定转速时，将输出端转速折半同时提升输出扭矩，匹配低速大负载的终端传动需求。齿形采用标准渐开线锥齿廓设计，啮合过程中齿面接触为线接触状态，相比点接触的螺旋锥齿轮加工难度更低，适合普通滚齿、铣齿设备批量加工，同时能保证传动过程中的平稳性，降低啮合冲击带来的振动与噪音。设计过程中优先考虑了安装定位的可靠性，两个齿轮的中心轮毂位置都设置了带键槽的通孔结构，可通过平键与传动轴实现周向固定，避免传动过程中齿轮与轴发生相对转动；轮毂端面预留了轴向定位台阶，安装时可贴合轴肩或锁紧挡圈完成轴向限位，保证两齿轮的节锥顶点能够精准重合，避免因安装错位导致齿面偏磨、传动卡滞甚至断齿的问题。齿向方向做了合理的齿宽设计，既保证足够的齿面接触面积来分散接触应力，提升负载能力，又避免齿宽过大导致小端齿厚过薄、强度不足的问题；齿顶部分做了微小的倒角处理，去除加工过程中产生的飞边毛刺，同时避免装配时齿顶与配对齿轮的齿根发生干涉。从安装边界来看，大齿轮的外径尺寸适配常规中小型传动箱的内部安装空间，小齿轮的轴伸长度可匹配常规轴承座的安装间距，整套齿轮副的啮合侧隙控制在合理范围内，既可以补偿热膨胀带来的尺寸形变，又能保证正反转切换时的回程误差处于较低水平，适配需要频繁换向的传动工况。实际应用中，这类直齿锥齿轮不需要复杂的轴向力抵消结构，支撑轴承仅需承受径向载荷即可，能简化传动箱的轴承选型与支撑结构设计，降低整体机构的制造成本与维护难度，在中小功率的传动场景中有着极高的应用性价比。建模过程中严格遵循锥齿轮的背锥展开原理，齿形参数按照标准模数匹配，齿顶高、齿根高的比例符合通用机械传动设计规范，可直接用于结构干涉检查、装配模拟，也可作为加工编程的参考模型，适配常规机械传动结构的设计选型需求。
