福特车型发动机活塞连杆组件结构设计

项目分类:汽车类 发布时间:2022-03-16 ID:576788
  • 福特车型发动机活塞连杆组件结构设计
  • 福特车型发动机活塞连杆组件结构设计
  • 福特车型发动机活塞连杆组件结构设计
  • 福特车型发动机活塞连杆组件结构设计
  • 福特车型发动机活塞连杆组件结构设计
  • 福特车型发动机活塞连杆组件结构设计
  • 福特车型发动机活塞连杆组件结构设计
  • 福特车型发动机活塞连杆组件结构设计
  • 福特车型发动机活塞连杆组件结构设计

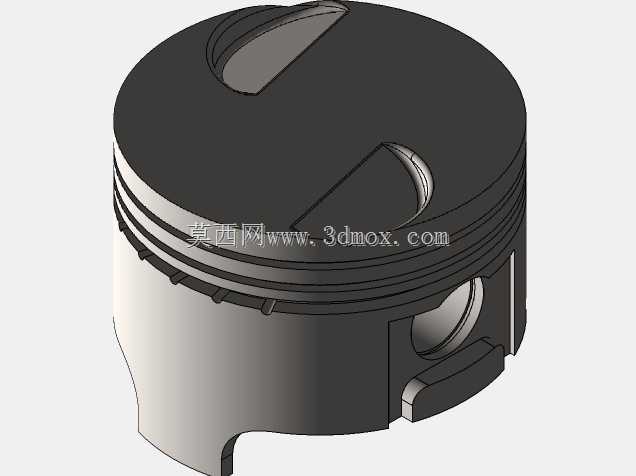

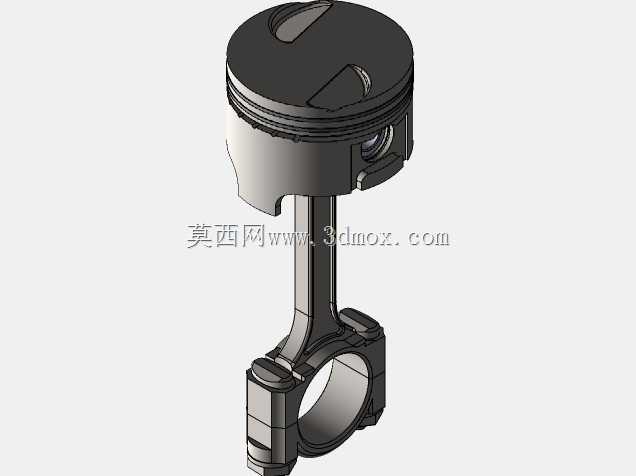

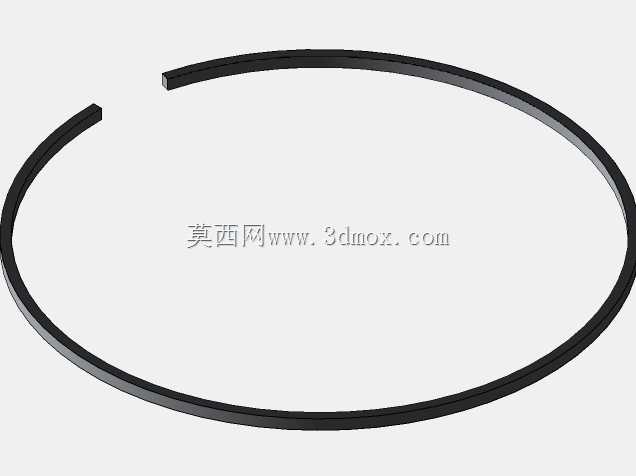

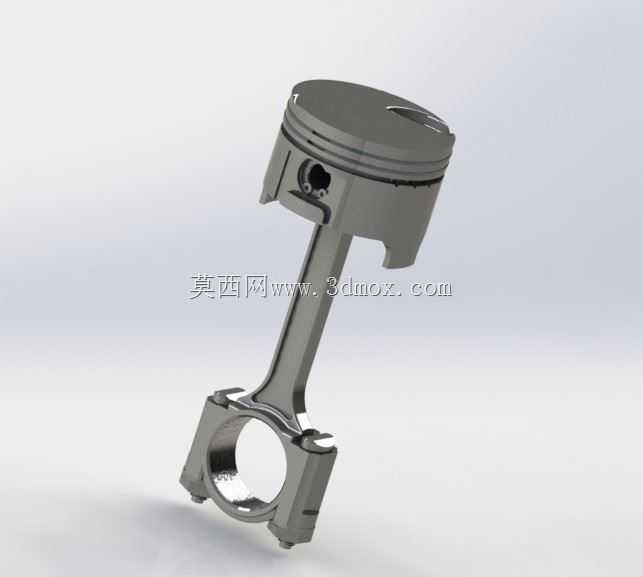

  这套活塞连杆组件是福特福克斯车型发动机的核心往复运动部件,日常在发动机缸体内部承担着将燃烧爆发力转化为曲轴旋转扭矩的关键作用,是动力输出路径上不可或缺的传动构件。从实际装车场景来看,该组件适配1.6L排量自然吸气发动机的缸径参数,活塞顶面的凹坑造型是针对这款机型的燃烧室压缩比专门设计的,能够在压缩行程终了时配合缸盖形成合理的挤气涡流,让油气混合更充分,避免出现局部爆震的问题。活塞环槽的三道环设计分别对应气环与油环的安装位置,上方两道气环负责密封燃烧室的高压燃气,防止压缩压力泄漏影响动力输出,下方油环则负责刮除缸壁上多余的润滑油,避免机油窜入燃烧室造成烧机油的故障。活塞销座的位置经过偏心设计,能够在活塞换向时减小敲缸的异响,

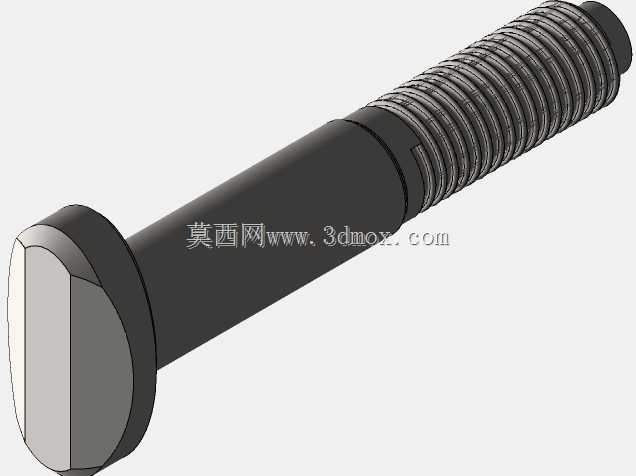

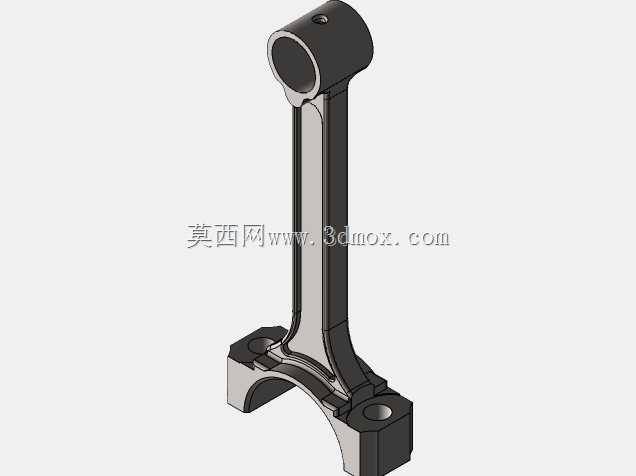

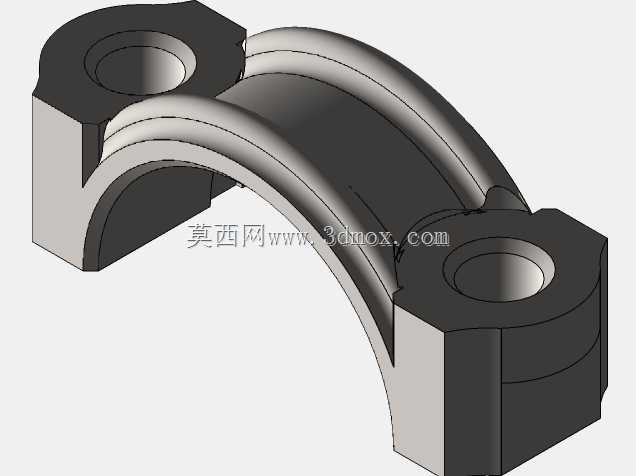

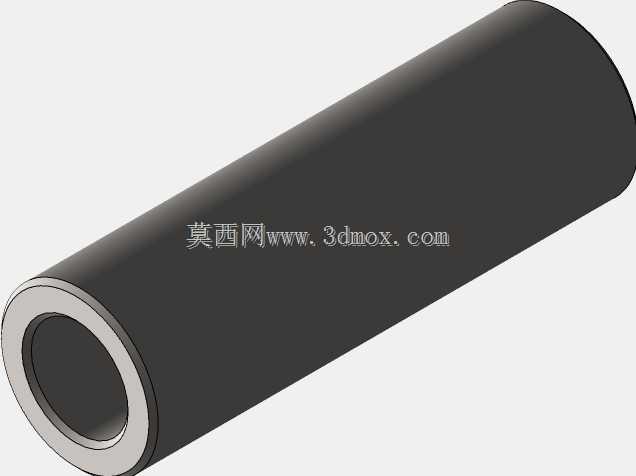

  提升发动机运转的平顺性,销孔内部的衬套结构可以降低活塞销与座孔之间的磨损,延长组件的使用寿命。连杆部分采用锻钢材质的工字形截面设计,在保证结构强度的前提下尽可能降低往复运动的质量,减小曲轴运转时的惯性负荷,连杆大头的剖分结构采用斜切口设计,能够满足从缸体内部拆装的尺寸要求,配合连杆螺栓的预紧力可以牢牢抱紧曲轴连杆轴颈,轴瓦安装位的尺寸公差控制在微米级,保证运转时的油膜形成稳定,避免出现干磨烧瓦的故障。在设计建模过程中,需要重点关注活塞与缸壁之间的配合间隙,冷态下的间隙值既要保证热膨胀后活塞不会在缸内卡滞,又要避免间隙过大导致密封性能下降、敲缸异响等问题;连杆大小头的中心距尺寸直接影响发动机的压缩比与活塞行程,

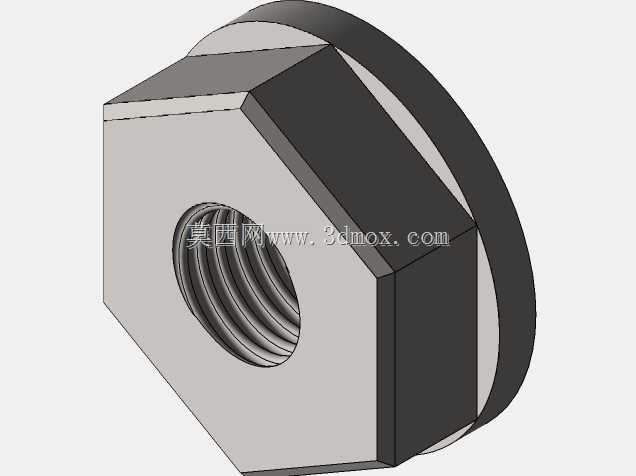

  建模时需要严格匹配原厂机型的参数,不能出现尺寸偏差,否则会导致活塞顶气门或者压缩比异常的严重故障。活塞顶部的气门避让坑深度需要经过运动干涉校核,确保在气门最大升程、活塞运动到上止点时,两者之间保留足够的安全间隙,避免运转过程中发生碰撞。组件的安装边界需要匹配缸体的缸筒内径、曲轴连杆轴颈直径、活塞销直径这几个核心配合尺寸,连杆大头的宽度需要匹配曲轴曲柄臂之间的开档尺寸,避免运转时出现轴向卡滞;活塞销的卡簧槽位置需要保证卡簧安装后能够完全限位活塞销的轴向窜动,防止销子窜出刮伤缸壁。从实际维修替换的场景来看,这套组件的尺寸参数完全对应原厂装机件的规格,建模时还原了所有细节结构,包括活塞内部的加强筋、连杆杆身的减重孔、大头螺栓的定位结构,

  能够用于维修教学的结构演示,也可以作为发动机改装设计时的基础参考模型。在动力传递过程中,活塞承受燃气爆发的瞬间冲击力可以达到数吨,因此活塞的材质选用共晶铝硅合金,兼顾轻量化与高温强度,能够在燃烧室数百摄氏度的工作环境下保持尺寸稳定,不会出现热变形导致的拉缸故障。连杆的锻钢材质经过调质处理,具备足够的抗疲劳强度,能够承受长期往复运动带来的交变载荷,避免出现连杆断裂的严重发动机故障。建模过程中对所有圆角过渡结构都做了还原,这些圆角位置是应力集中的关键区域,合理的圆角设计能够大幅降低应力集中系数,提升组件的疲劳寿命,避免在交变载荷下出现裂纹。活塞裙部的型线设计采用中凸变椭圆结构,能够在热态下形成均匀的配合间隙,保证活塞在缸筒内的往复运动平顺,不会出现偏磨的问题,裙部的石墨涂层结构也在模型中做了体现,这层涂层能够降低冷启动时的摩擦阻力,减少磨合期的磨损量。
