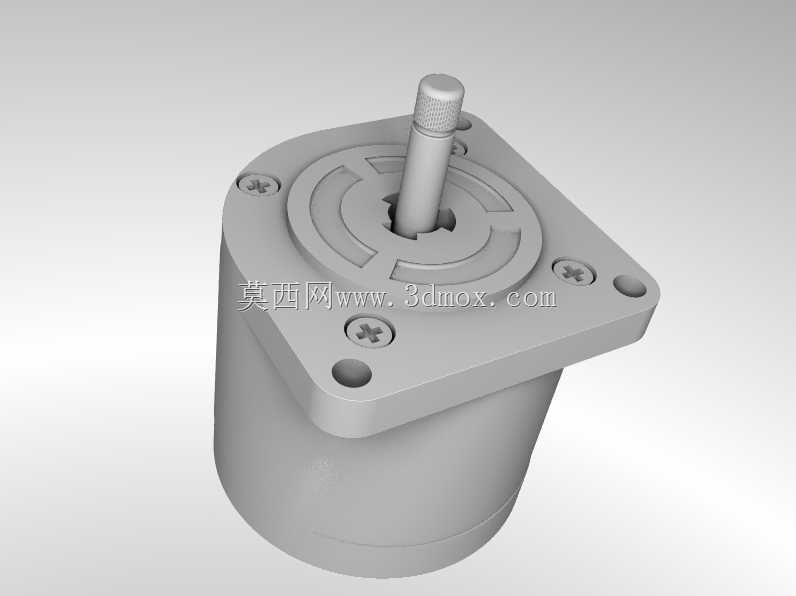

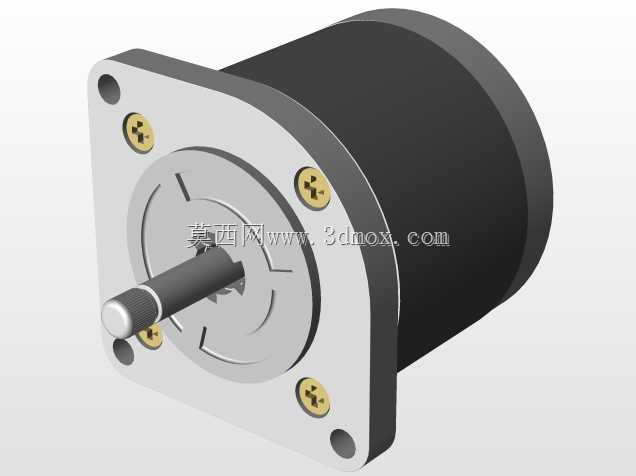

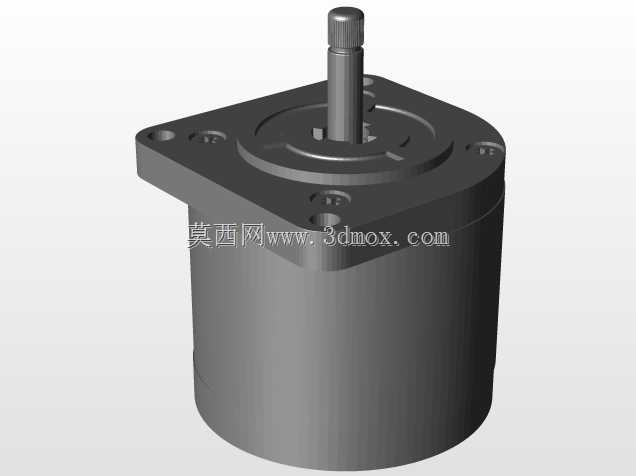

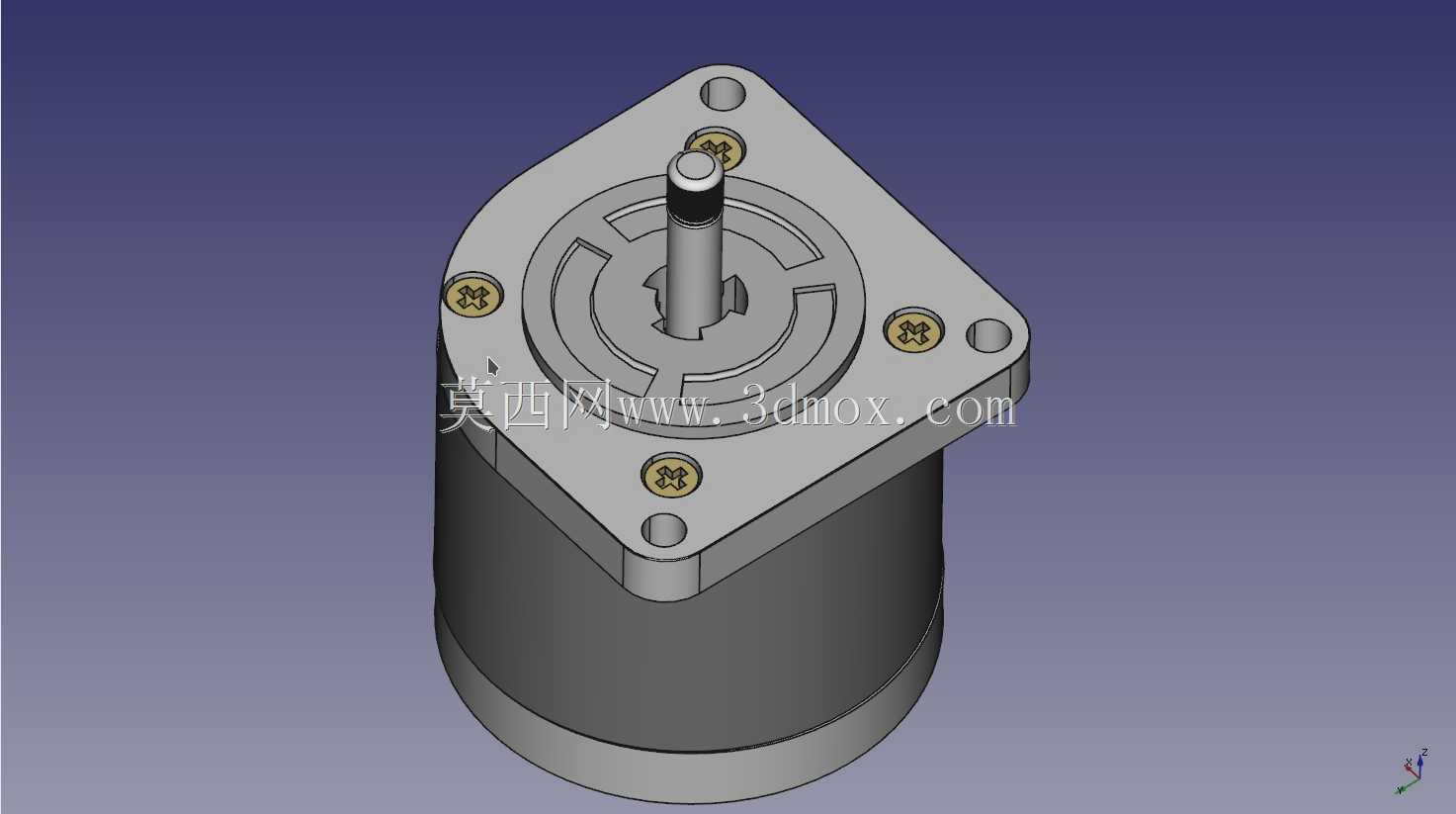

方形法兰安装步进同步电动机结构模型

在自动化生产线的工位分度、小型数控机床的进给传动、3D打印设备的轴系驱动、包装机械的定长送料等场景中，这类带方形安装法兰的步进同步电动机是应用极广的动力执行元件。不同于普通异步电机的连续运转特性，该类电机可通过脉冲信号实现精准的角位移控制，搭配同步磁阻结构的转子设计，既保留了步进电机开环控制即可精准定位的优势，又兼顾了同步电机运行无转差、低速扭矩输出平稳的特点，在低速重载的点位传动场景中能有效避免丢步、共振等常见问题。从结构设计逻辑来看，这款电机采用前端方形法兰安装结构，法兰盘上预留四个均布的安装沉孔，安装时可直接贴合设备安装面通过螺栓锁紧，定位精度高，抗倾覆力矩能力强，适配多数自动化设备的标准安装工位。输出轴采用单伸端光轴配合扁位的设计，可通过联轴器直接连接滚珠丝杠、同步带轮等传动部件，轴伸端的台阶结构可对传动件做轴向定位，避免运转过程中传动件窜动影响传动精度。电机本体采用圆柱形机壳设计，机壳表面做哑光氧化处理，既可以提升运转过程中的散热效率，又能在工业车间多粉尘、少量油污的环境中具备一定的抗腐蚀能力，日常维护仅需定期清理表面积尘即可，无需额外做复杂的防护处理。从安装边界维度考量，这类电机的法兰安装孔距、轴伸直径、机壳外径均遵循行业通用的尺寸规范，设计选型时可直接匹配对应规格的安装支座、联轴器等标准件，无需单独定制转接结构，能大幅缩短设备开发的设计周期。在三维建模过程中，模型完整还原了前端法兰的安装孔位、固定螺丝的沉孔结构、输出轴的扁位尺寸、机壳与端盖的配合止口等细节，结构工程师在做设备整体装配时，可直接调用该模型做干涉检查、安装空间校核，也可基于该模型修改参数适配不同功率、不同机身长度的衍生型号，能有效减少重复建模的工作量。实际应用中，这类电机常搭配细分驱动器使用，通过调整驱动器的细分参数可进一步提升运转的平稳性，降低低速运行时的振动与噪音，在电子制造设备、小型输送线、医疗检测仪器等对运行平稳性有一定要求的场景中，该结构的步进同步电机凭借安装便捷、控制简单、成本可控的优势，成为小功率精准传动场景的首选动力元件。建模时对端盖与机壳的配合公差、安装孔的位置度、输出轴的同轴度等关键装配尺寸都做了符合工程实际的约束，确保模型导入装配环境后可直接用于工程出图、运动仿真等工作环节，不会出现尺寸错位、装配干涉等不符合实际加工要求的问题。
