透明结构展示小型有刷直流电机设计

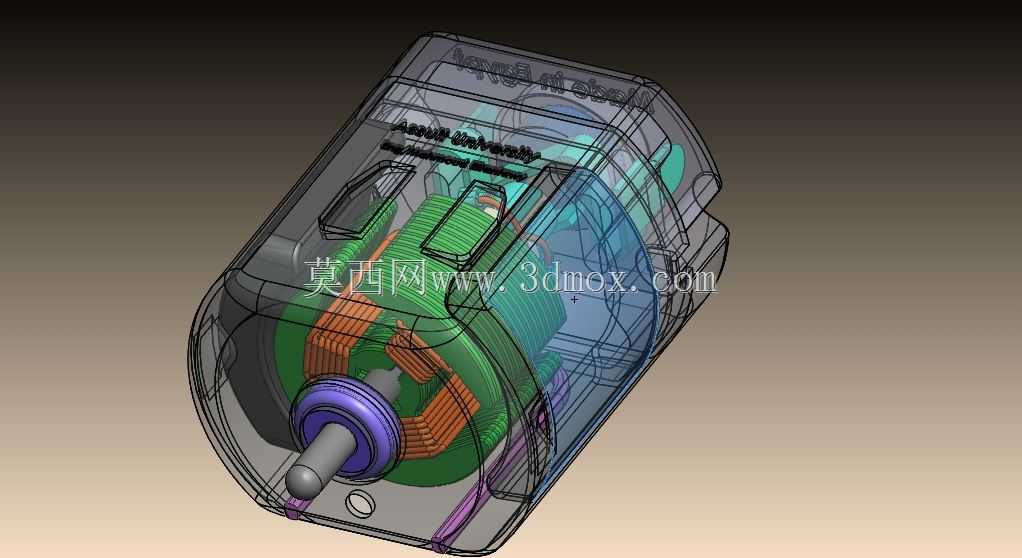

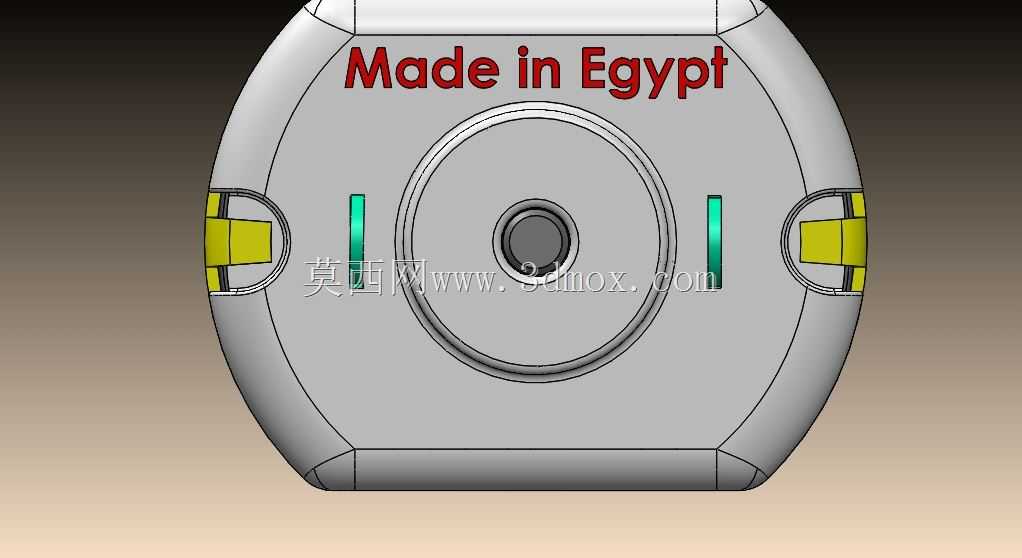

　　这款小型直流电机的设计，最初是为了适配桌面级小型自动化执行机构、学生科创项目传动单元、小型玩具动力端这类对安装空间有严格限制的场景，在做结构拆解展示的时候特意采用了半透明外壳的呈现方式，能直观看到内部绕组、换向器、磁极、输出轴的排布逻辑，不用拆件就能理清内部的装配关系。设计之初最先敲定的是输出轴的轴径与伸出长度，毕竟这类小电机很多时候要直接配合塑料齿轮、同步带轮做动力输出，轴端做了标准的D型切边，不用额外做轴套加工就能实现周向固定，避免传动过程中出现打滑空转的问题。安装边界上，外壳采用两端带定位凸台的圆柱结构，外径控制在常规小型电机的通用安装尺寸范围内，端盖预留的两个安装孔位间距匹配市面上常见的电机固定支架规格，

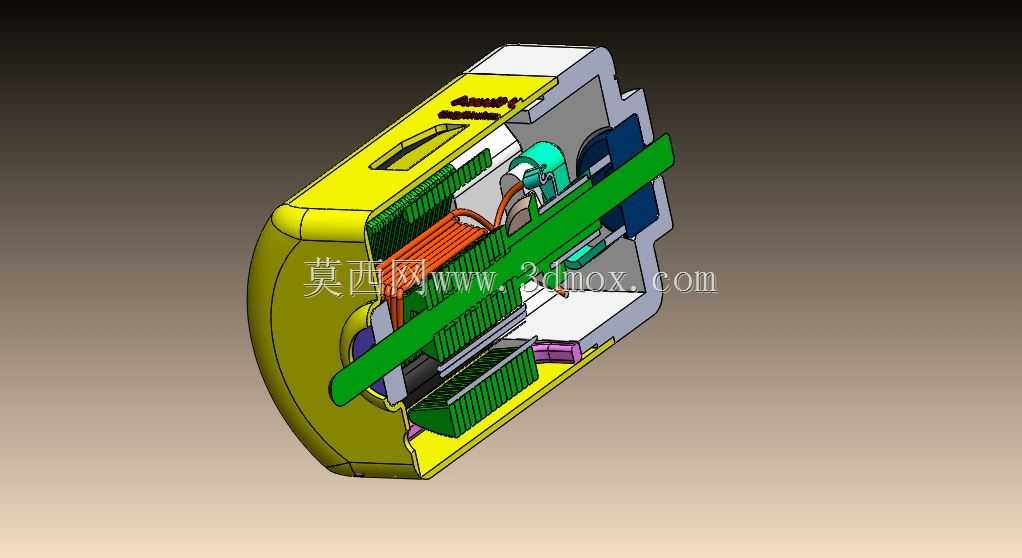

　　不管是用卡箍抱紧还是螺丝锁付都能适配，不用额外定制安装座。内部结构设计上，电枢绕组的排布做了槽满率优化，在有限的转子空间内尽量提升绕组有效利用率，换向器与碳刷的接触位置做了对位调整，能减少运转过程中的火花损耗，延长碳刷的更换周期；磁极采用贴壳固定的方式，省去了额外的磁极固定卡扣，既压缩了径向尺寸，也能减少装配工序。端盖与外壳的配合采用止口定位，装配的时候不用反复调整同轴度，压合之后就能保证输出轴与转子的同轴度要求，减少运转过程中的径向跳动。这类小功率直流电机的实际用途覆盖很广，从小型传送带的动力驱动、智能小车的行走动力，到家用小电器的动力执行端都能适配，设计的时候特意兼顾了不同安装姿态的使用需求，不管是水平安装还是垂直输出安装，

　　内部轴承的选型都能满足径向与轴向的受力要求，不会因为安装姿态变化导致轴承过早磨损。做结构建模的时候，每一个零件的配合公差都按照小批量注塑件、冲压件的常规加工精度设定，绕组部分的建模还原了实际绕线的排布逻辑，不是简化的示意模型，不管是做结构干涉检查，还是做运动仿真、渲染展示都能直接使用，外壳的透明效果设置也还原了常见透明PC材质的折射属性，能清晰展示内部各组件的相对位置，方便做教学演示或者方案展示的时候讲解电机的工作原理。
