六缸径向发动机结构与运动仿真设计

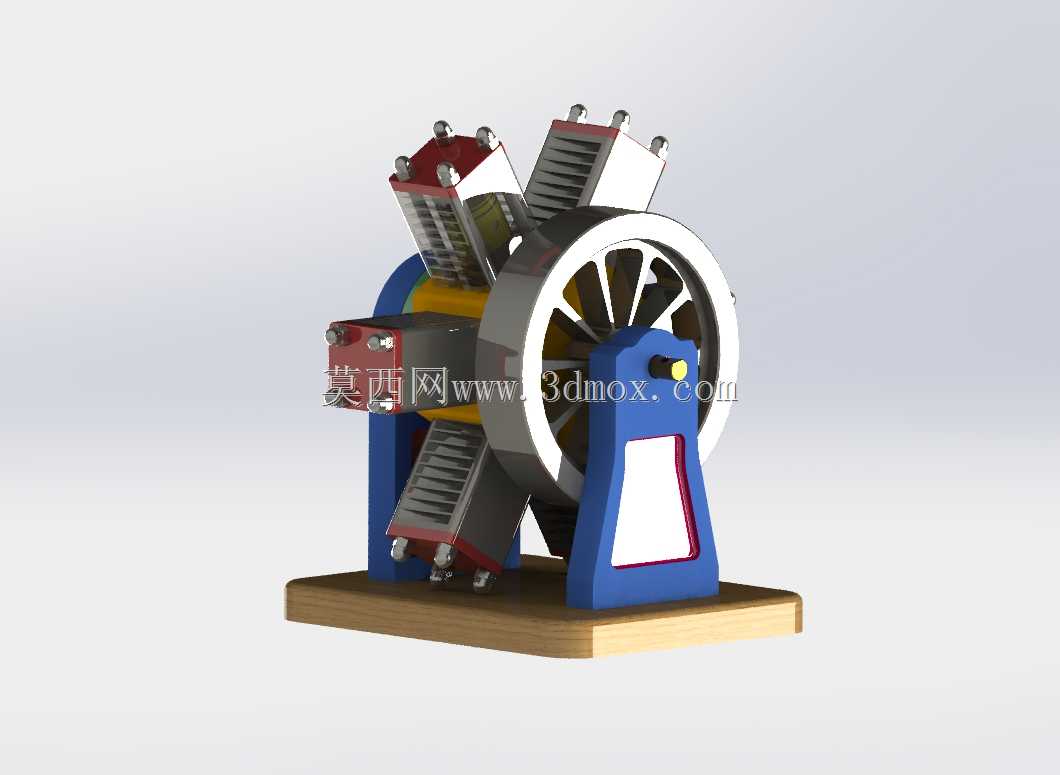

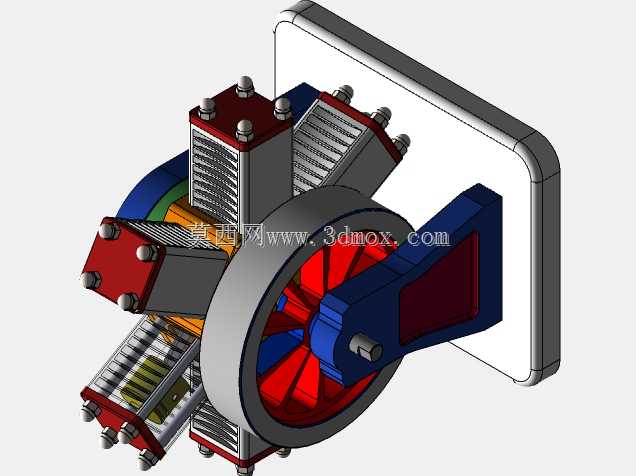

这款六缸径向排布的动力装置，早期广泛应用于航空活塞动力场景，凭借紧凑的星型布局，在同等排量下能获得更短的整机轴向尺寸，适配早期螺旋桨飞机的机头安装空间需求，如今在小型固定翼航模、教学演示教具、复古动力复刻项目中也常能见到这类结构的身影。从结构设计逻辑来看，六个气缸围绕中心曲轴呈圆周均匀分布，相邻气缸夹角保持60度，这种排布能让各缸活塞的往复惯性力在旋转平面内实现部分自平衡，相比直列多缸结构，不需要额外加装大尺寸平衡轴就能抵消大部分一阶振动，曲轴的受力工况更均匀，整机运转平顺性在同缸数活塞动力中表现突出。设计过程中首先要确定中心曲柄的回转半径，这个参数直接决定活塞行程，进而关联单缸排量与整机输出功率，六个连杆采用铰接式布局共用一个曲柄销，设计时需要逐一核算每个连杆的摆动角度范围，避免活塞运动到上止点、下止点位置时，连杆与气缸内壁、相邻缸体结构发生运动干涉。安装层面，整机通过底部的支架与木质安装基座固定，支架的支撑点选在曲轴轴承座的正下方位置，能最大程度降低运转过程中产生的结构振动传递，基座的安装孔位预留了足够的调节余量，可适配不同测试台架的固定需求。从功能特性来看，这类径向发动机的进气、排气管路可沿圆周方向就近布置，管路走向更短，进排气阻力更小，同时圆周排布的气缸能获得更均匀的迎风冷却效果，在风冷工况下不需要设计复杂的散热流道就能维持各缸工作温度一致，避免出现单缸过热的问题。做运动仿真时，需要给每个活塞与气缸壁添加滑动配合约束，连杆两端分别添加铰接约束，给中心曲轴添加旋转驱动后，就能直观观测到六个活塞依次完成进气、压缩、做功、排气的四冲程循环过程，能清晰看到各缸做功行程的交替顺序，以及曲柄连杆机构在不同转角下的受力传递路径，对于理解星型活塞动力的工作原理、验证结构干涉问题有很强的实操参考价值。设计时还要注意气缸散热片的排布方向，要顺着迎风气流方向布置，同时活塞销的安装位置要预留足够的润滑通道，保证高速往复运动时的润滑可靠性，曲轴输出端的连接法兰尺寸要匹配后续负载的安装接口，避免出现装配错位的问题。
