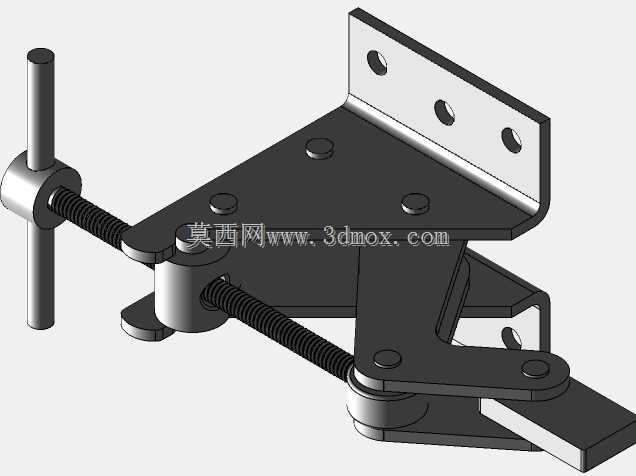

双螺杆压紧式快速夹持工装结构

这类双螺杆式快动夹持结构，在小件焊接工装、木工台定位、小型零件铣削辅助装夹场景中应用十分广泛，区别于传统单螺杆虎钳的长行程旋拧操作，该结构通过铰接连杆配合双螺杆的微调设计，能在快速开合到接近工件位置后，仅需少量旋拧行程即可完成可靠压紧，大幅减少装夹辅助时间。从结构设计逻辑来看，安装基准面采用带三个沉孔的L型折弯支座，安装时可通过螺栓直接固定在工作台面或者工装基板上，三个安装孔呈三角形排布，能抵消夹持过程中产生的倾覆力矩，避免长期使用后支座出现松动偏移。铰接的活动压臂部分做了等强度的折弯处理，在保证结构刚度的同时尽可能减少冗余材料，两个调节螺杆分别对应粗调定位与最终压紧功能：带T型手轮的侧螺杆用于调整压臂的开合角度范围，适配不同厚度的被夹持工件，下方的斜置螺杆则在压臂贴合工件后提供最终的锁紧力，螺杆端部与压臂接触位置做了圆弧铰接设计，避免旋紧过程中出现卡滞、别劲的情况。在安装边界上，L型支座的竖直安装面与水平承载面保持严格的90度垂直度，安装时需保证基板平面的平面度误差不超过0.1mm，否则会导致压臂压紧时受力不均，长期使用会造成铰接轴的偏磨。夹持工作面做了滚花防滑处理，在夹持金属毛坯或者木质工件时能提供足够的摩擦力，避免加工过程中工件出现滑移。结构中所有铰接位置都预留了微小的配合间隙，既保证活动部件转动灵活，又不会因为间隙过大导致夹持精度下降，整体结构没有复杂的异形曲面，普通机加工设备即可完成全部零件的加工制作，维护时仅需定期在铰接轴与螺杆螺纹位置涂抹润滑脂，就能保证长期使用的操作顺畅度。在实际选型适配时，可根据被夹持工件的最大厚度调整压臂的初始安装角度，不需要更换整个夹持单元，适配性较强，在小批量零件加工、临时工装搭建场景中，这类夹持结构的装夹效率远高于传统的螺栓压板结构，同时压紧力可通过螺杆旋拧的力矩灵活控制，避免薄壁工件被夹压变形。
