机加工用钻床定位夹紧工装结构

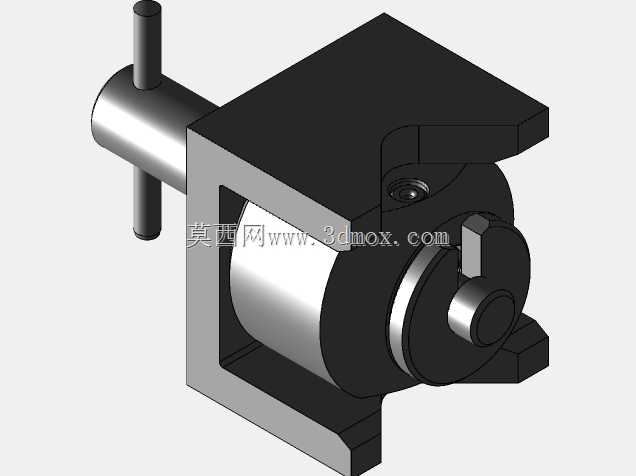

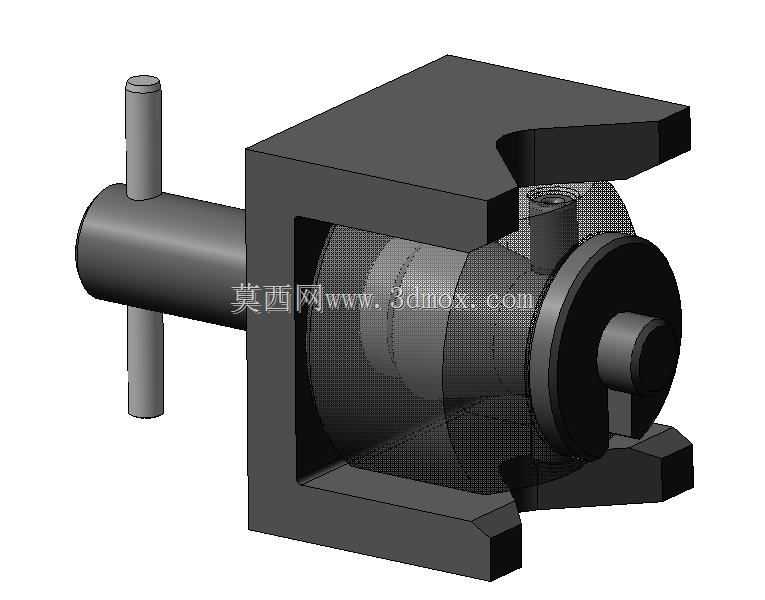

在常规机加工钻孔工序里，这类钻模工装主要解决小批量零件钻孔时的定位精度与装夹效率问题，尤其适配轴类、盘类小型零件的径向孔、端面孔加工场景，能省去划线找正的繁琐步骤，降低对操作工人的技能依赖，稳定保证孔位的位置度公差。从结构设计来看，主体采用开式C型框架作为承载基体，这种结构一方面给待加工零件留出足够的装卸空间，另一方面框架的上下定位面可直接贴合钻床工作台，通过T型槽螺栓即可完成工装自身的固定，安装边界适配多数台式钻床、立式钻床的工作台尺寸，无需额外制作过渡连接基板。工装左侧的T型手轮与内部的螺旋进给机构相连，转动手轮即可驱动内部的定位芯轴轴向移动，芯轴端面根据待加工零件的内孔或基准面做了仿形设计，装夹时只需将零件套入芯轴定位段，转动手轮就能将零件压紧在右侧的钻模板基准面上，整个装夹过程无需额外扳手，单人操作即可在数秒内完成。右侧的钻模板部分做了钻套安装孔，可根据加工孔径更换对应规格的快换钻套，钻套与钻头的配合间隙控制在0.02-0.05mm区间，既能引导钻头准确切入，又能避免钻头偏摆造成的孔壁超差，钻模板上的排屑缺口正对钻孔位置，加工产生的铁屑可直接从缺口排出，不会堆积在定位面内影响后续装夹精度。设计时特意将手轮的操作高度设置在工装主体的中上部，操作时工人的手部不会与钻床主轴行程范围产生干涉，同时框架的壁厚做了等强度优化，在保证夹紧刚性的前提下尽可能压缩整体外形尺寸，整体重量控制在单人可搬运的范围内，方便在不同机台之间快速转用。内部的螺旋副采用梯形螺纹设计，具备自锁特性，装夹完成后不会因为钻削振动出现松动，无需额外增加锁紧机构，简化了整体结构的零件数量，降低了后期维护的成本。这类工装在维修车间、小型机加工坊的应用场景十分广泛，针对不同规格的待加工零件，只需更换对应的定位芯轴与钻套，就能快速适配新的加工需求，框架主体可长期重复使用，相比专用钻孔夹具，通用性与成本优势十分明显。
