平板类工件自动对位丝网印刷作业设备

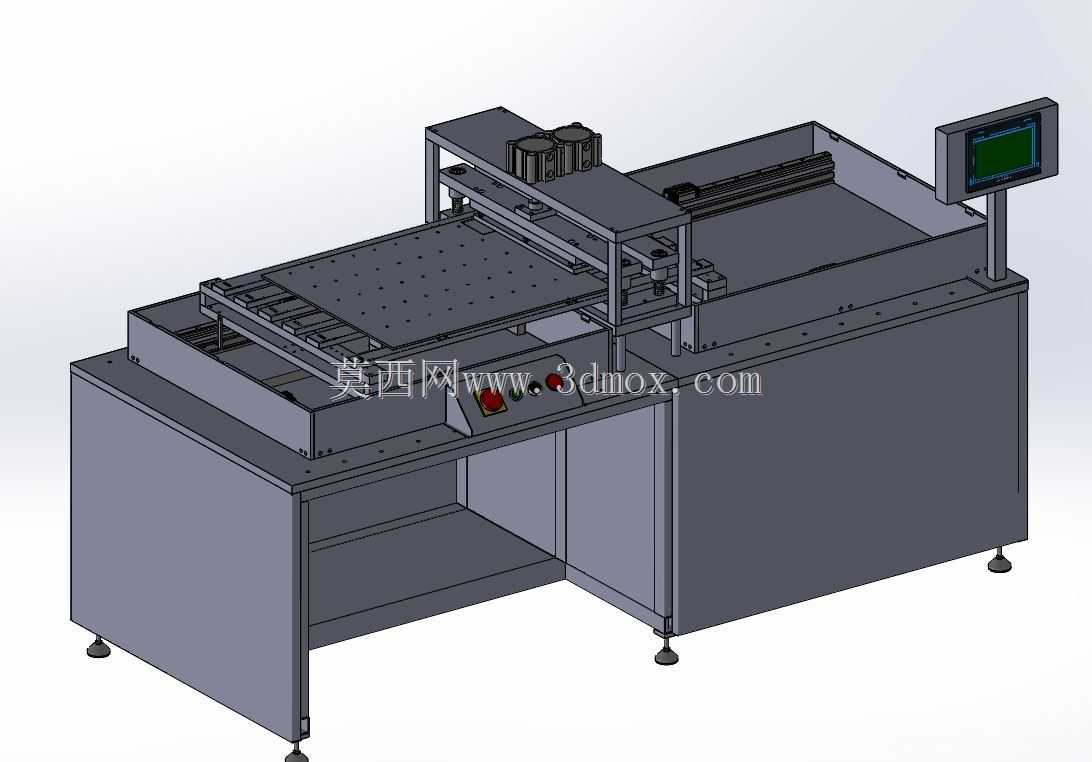

该设备主要面向平面类基材的高精度丝网印刷工序，常见应用场景覆盖消费电子盖板、柔性线路板、光学薄膜、玻璃面板等产品的表面图文印刷环节，适配中小批量多品类的产线作业需求，可嵌入半自动生产线完成上料后的印刷全流程动作。设备整体采用柜式落地结构，底部配置可调脚杯，可适配车间地面不平整工况，安装时需预留前部操作空间与侧部维护开口，整体占地边界约为长1.8米、宽1.2米、高1.6米，作业台面高度符合人工站立操作的人机工程要求，无需额外搭建登高作业平台。

设备核心功能模块分为工件承载平台、印刷执行机构、对位调整组件与操作控制端四部分，其中承载平台采用多孔真空吸附结构，可通过负压固定不同尺寸的薄型平板工件，避免印刷过程中工件移位造成的套印偏差；印刷执行机构搭载直线导轨传动的刮刀组件，可实现匀速往复印刷动作，刮刀压力可通过机械微调结构调整，适配不同厚度的网版与印刷浆料；对位调整组件集成在平台下方，可实现X/Y轴平移与小角度旋转微调，配合网版定位结构完成快速对位，减少换产时的调校时间。

设计过程中优先考虑了作业稳定性与维护便捷性，将电气控制元件集成在柜体下部的封闭舱室内，避免印刷过程中的浆料飞溅、粉尘侵入造成元件故障；操作触控屏通过立式支架安装在设备出料侧，操作人员可在上下料位置直接完成参数设置、动作调试与作业状态监控；柜体前部预留的开放式腿部空间，可满足操作人员坐姿完成上下料作业的需求，降低长时间作业的疲劳度。传动部分采用伺服电机搭配同步带的传动方案，在保证印刷行走速度精度的同时，控制了整体制造成本，导轨副配置防尘护罩，减少车间粉尘对传动寿命的影响，设备侧部预留的维护门可快速打开，完成传动部件的润滑、易损件更换等日常保养作业。
