心形外观手动便携卷笔刀结构设计

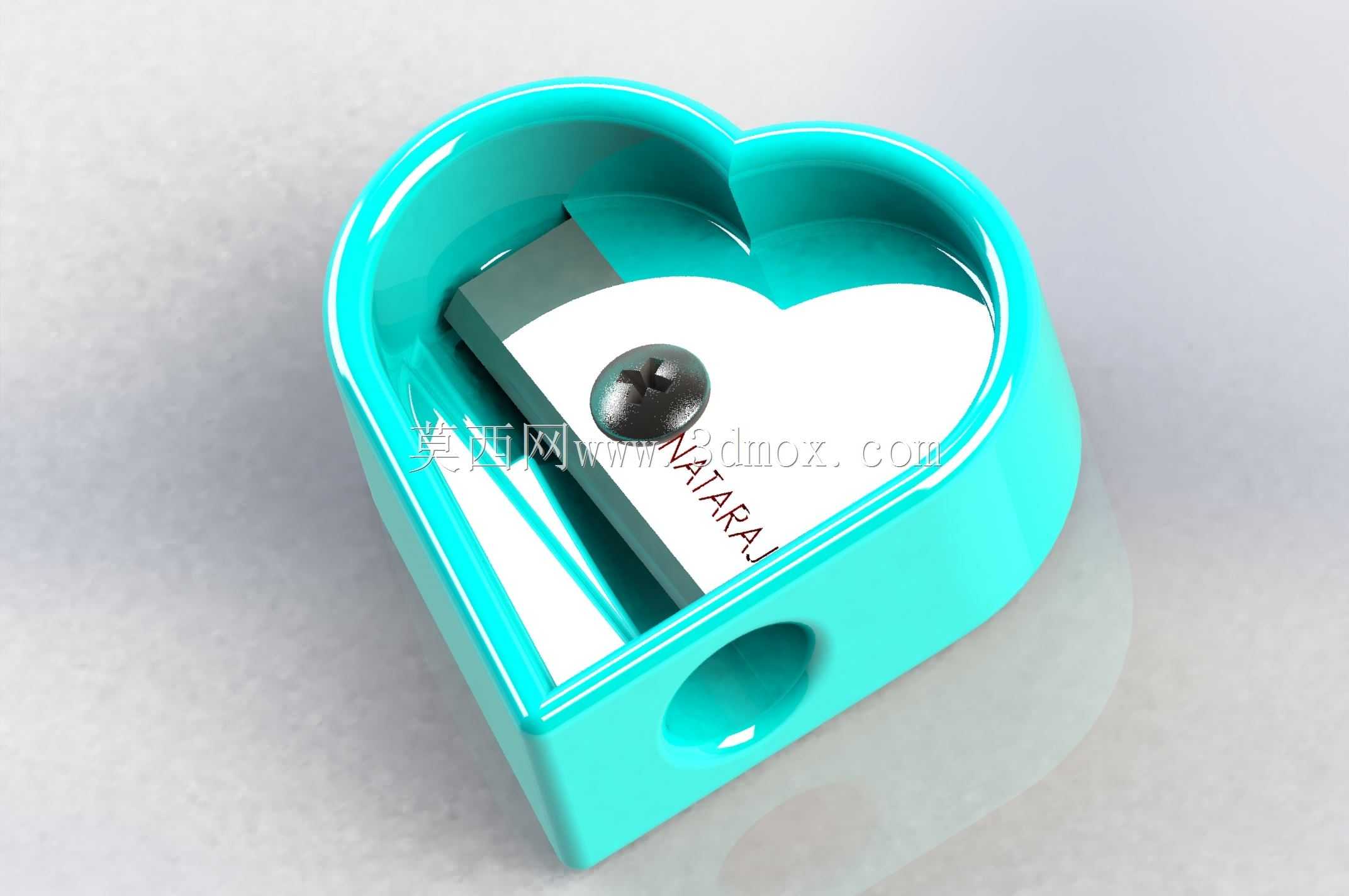

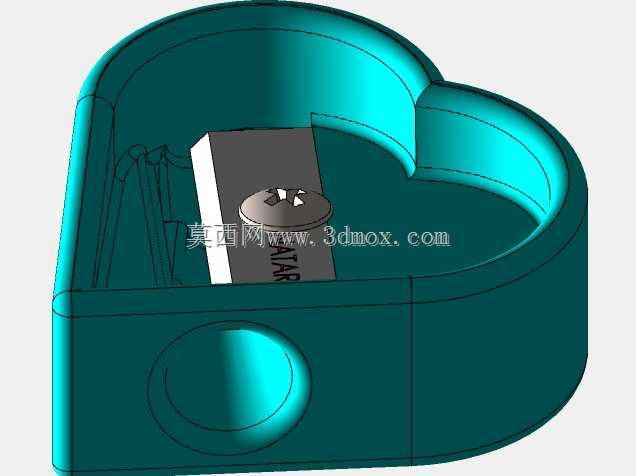

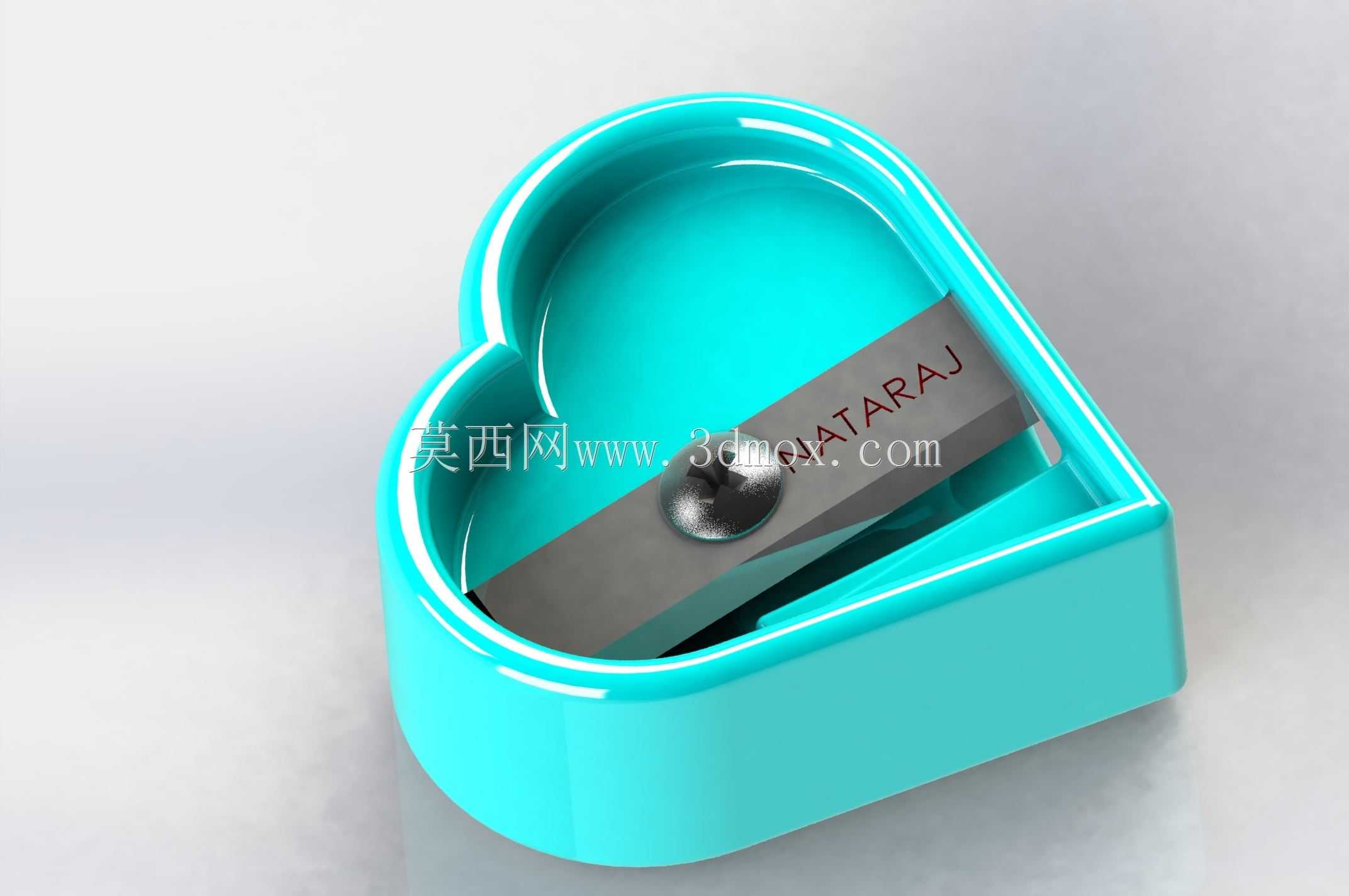

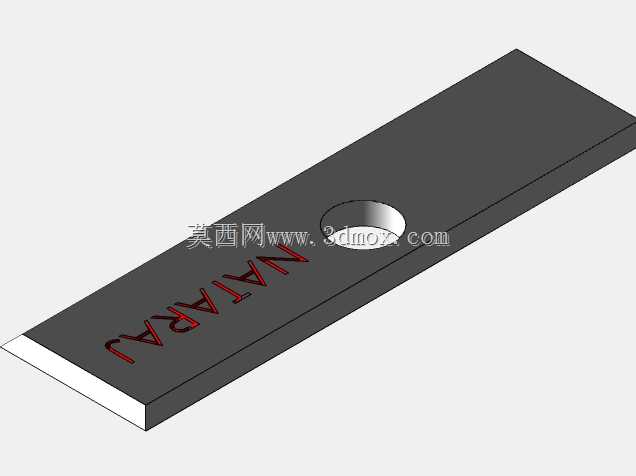

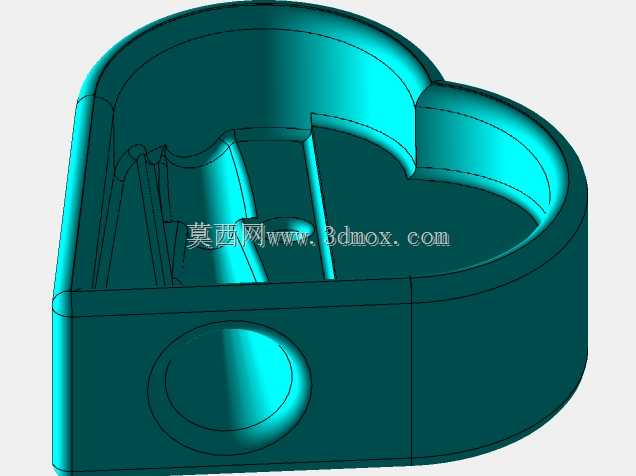

这款心形卷笔刀主要面向日常文具使用场景，覆盖学生日常书写削笔、办公场景木质铅笔修整、美术创作时炭笔与绘图铅笔的刃口打磨需求，整体结构紧凑无多余外凸部件，可直接放置于笔袋、文具盒、办公桌面收纳格中，不会刮蹭收纳容器内壁或其他文具。从功能实现逻辑来看，核心切削组件采用单刀片斜置布局，刀片通过中心十字螺丝固定在壳体内部的定位槽内，安装时刀片刃口与铅笔插入口的锥面保持固定夹角，铅笔插入后通过手动旋转即可带动木质笔杆沿刃口进给，连续切削出均匀的笔屑，同时将笔芯修整至合适的书写锥度，切削过程中笔屑直接暂存于心形壳体的中空腔体内，不会随意散落污染桌面，使用后可直接打开壳体倾倒笔屑，清理操作无额外复杂步骤。设计阶段优先考虑手持操作的人机适配性，心形外壳的外边缘全部做R2-R3的圆角过渡，没有尖锐棱角，单手握持时手指可自然贴合壳体的曲面轮廓，旋转削笔时施力顺畅不会打滑，壳体外侧的铅笔插入口做了0.8mm的倒角导向，铅笔插入时无需刻意对准即可顺利进入切削腔，降低日常使用的操作门槛。尺寸设计上充分兼顾便携性与实用容量，整体最大外轮廓尺寸控制在40mm×38mm×22mm范围内，可容纳常规直径7-8mm的标准木质铅笔，插入口深度设置为15mm，既保证铅笔插入后有足够的定位长度避免切削时晃动断芯，又不会因深度过大导致笔芯过度切削浪费。壳体采用注塑成型工艺设计，壁厚均匀控制在1.8mm，各转角处做壁厚过渡处理避免注塑时出现缩痕、缺料缺陷，刀片固定位的螺丝柱做局部加厚处理，保证螺丝多次拆装后不会出现柱体开裂问题，壳体的合模面设置在心形轮廓的最大分型线上，上下壳体通过卡扣结构实现装配，无需额外粘接或紧固件，装配工序简单，量产时的组装效率较高。刀片选用标准高速钢文具刀片，刃口角度做25度优化，既保证切削木质笔杆时足够锋利，又有足够的刃口强度避免正常使用时崩口，刀片固定螺丝采用M2规格的十字盘头螺丝，沉头孔深度与螺丝头部高度匹配，装配后螺丝头部不突出刀片安装平面，不会干涉铅笔的旋转进给动作。
