台式机ATX结构开关电源三维数模

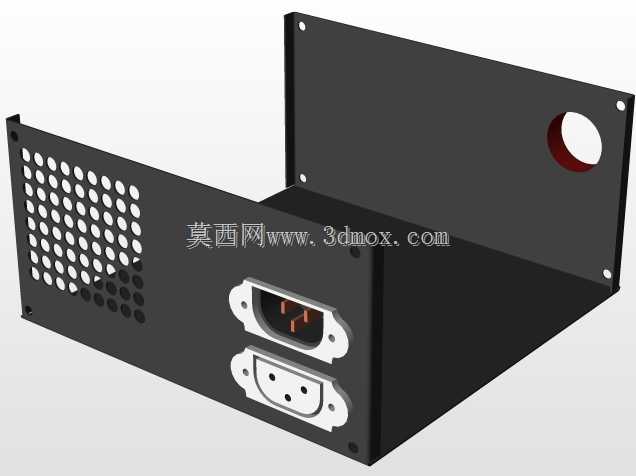

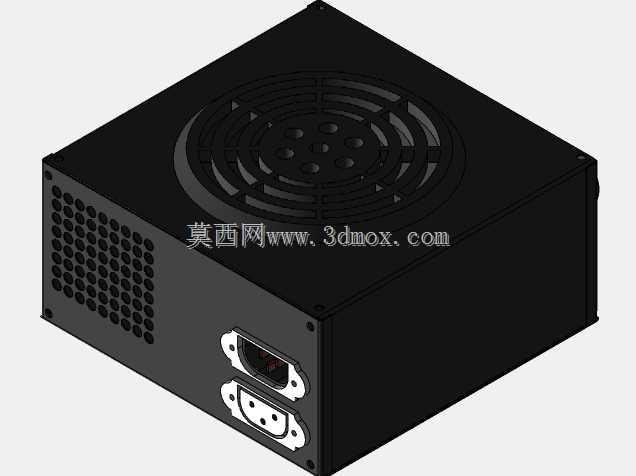

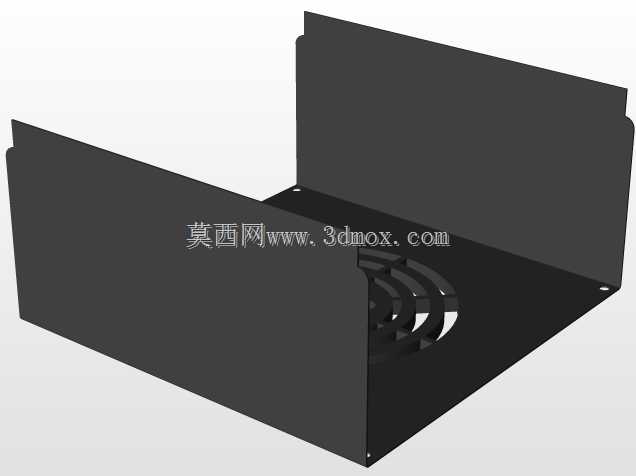

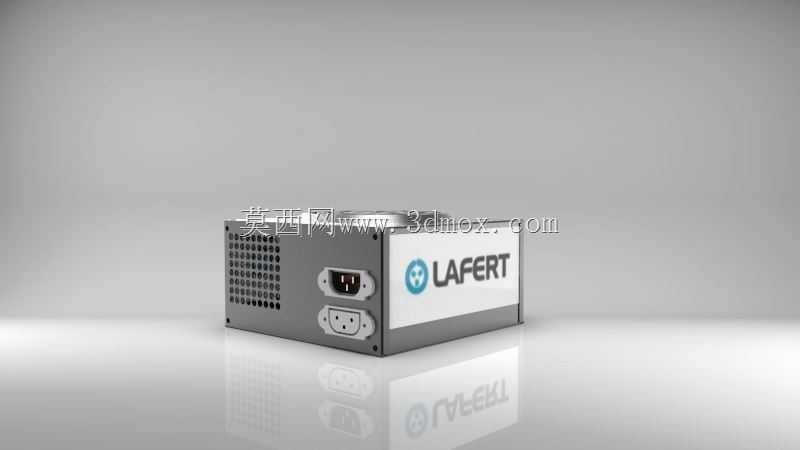

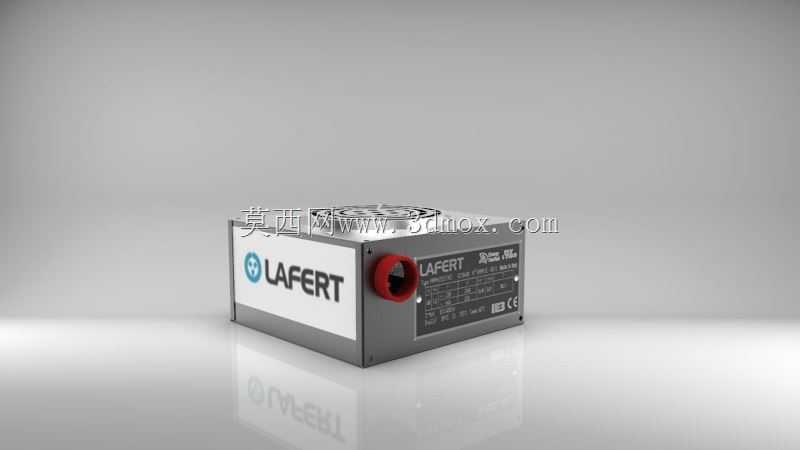

这款台式机供电单元的三维数模，还原了常规ATX规格PC电源的完整结构细节，可直接用于机箱适配设计、整机散热仿真、硬件装配干涉校验等场景。从实际工程应用来看，这类电源是台式计算机、小型工控主机、桌面式计算设备的核心供电部件，负责将市电交流输入转换为硬件可用的多路直流低压输出，为CPU、显卡、存储设备、主板扩展模块提供稳定的电力供给。数模完整还原了产品的外壳结构，主体采用SECC镀锌钢板冲压成型的封闭式壳体，表面做了哑光喷塑处理，既可以屏蔽内部电路的电磁干扰向外辐射，也能阻挡外界灰尘、杂物进入电源内部电路，同时金属壳体也承担了结构支撑与散热风道导流的作用。壳体一侧预留了标准AC输入接口的安装位，对应市电接入的品字插座位置，另一侧则按照ATX电源规范预留了出线孔位，适配不同规格的模组化或直出式供电线束排布。顶部预留了标准120mm散热风扇的安装位，风扇位做了下沉式结构设计，既可以控制整机安装高度，也能让风扇直吹内部PCB板上的整流桥、开关管、电容、变压器等发热元件，形成从进风口到出风口的完整散热风道，保证长时间高负载运行时的元件温度处于合理区间。从安装边界来看，数模严格遵循标准ATX电源的尺寸规范，长宽高尺寸符合通用机箱的电源安装仓适配要求，壳体四个角预留了标准的固定螺丝孔位，孔位间距与行业通用规范完全一致，可直接匹配常规ATX、MATX、ITX机箱的电源安装位，不需要额外做结构修改。设计层面还原了产品的细节特征，包括侧面的品牌标识丝印位置、壳体的折边咬合结构、接口处的绝缘挡片结构、内部元件的大致排布空间，在做整机结构设计时，可以直接导入该数模校验电源与机箱侧板、硬盘架、主板供电接口、显卡长度的干涉情况，也可以基于该数模调整机箱电源仓的固定结构、通风孔位排布、走线空间预留。对于做桌面计算设备结构设计的工程师来说，该数模可以省去自行测量绘制电源模型的时间，直接用于整机装配的虚拟验证，提前排查安装干涉、风道冲突、线束长度不足等设计问题，缩短产品开发的验证周期。
