小型手动螺旋式台虎钳结构设计

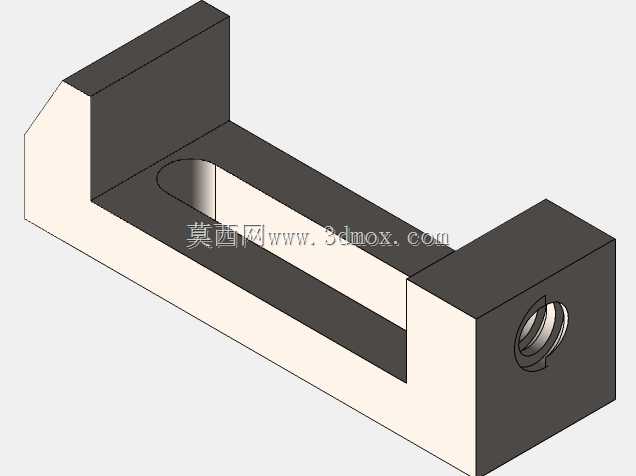

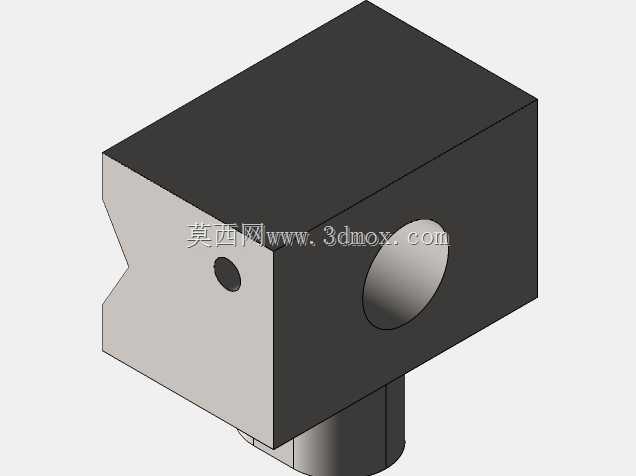

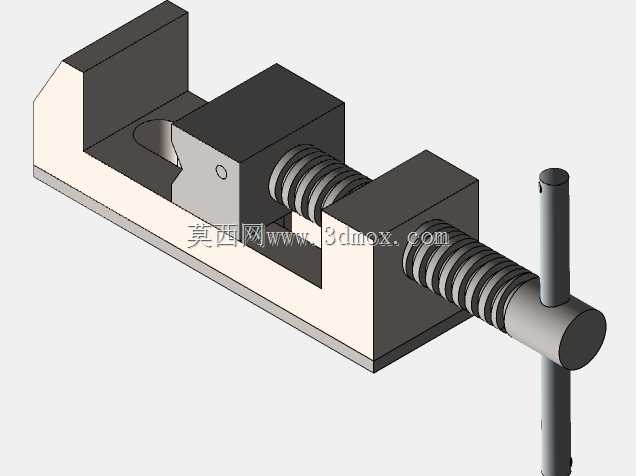

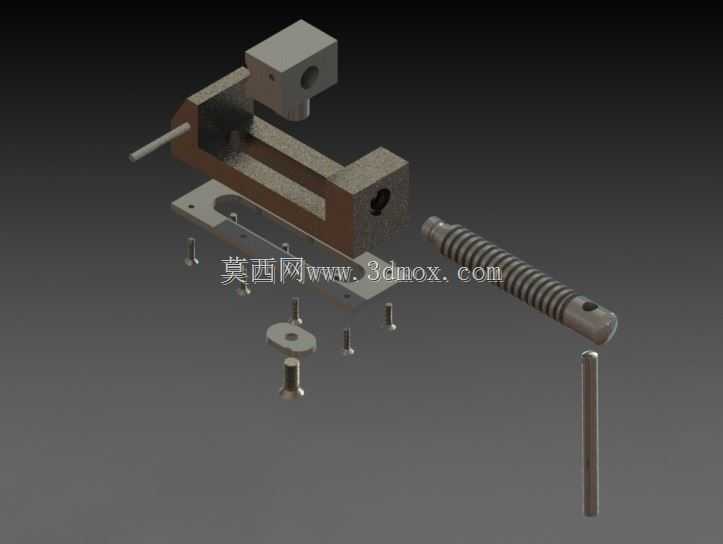

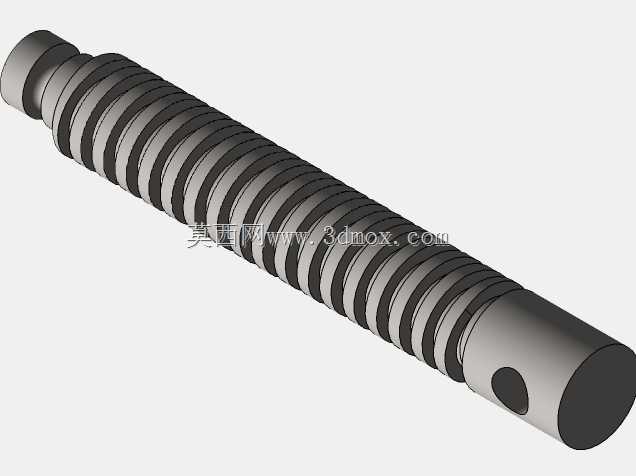

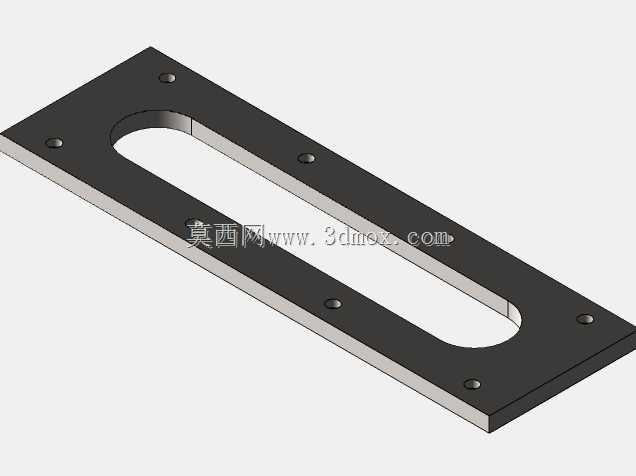

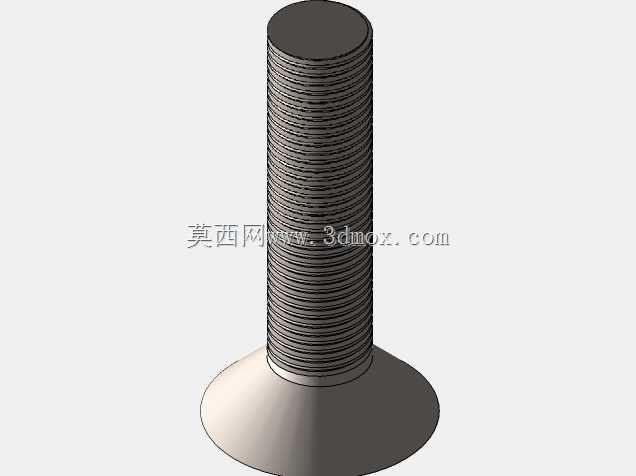

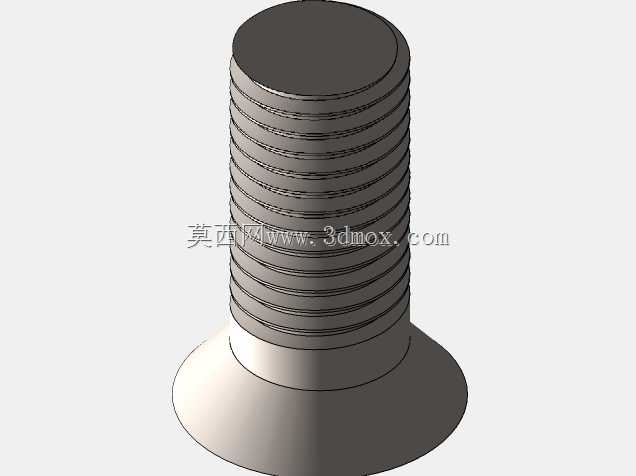

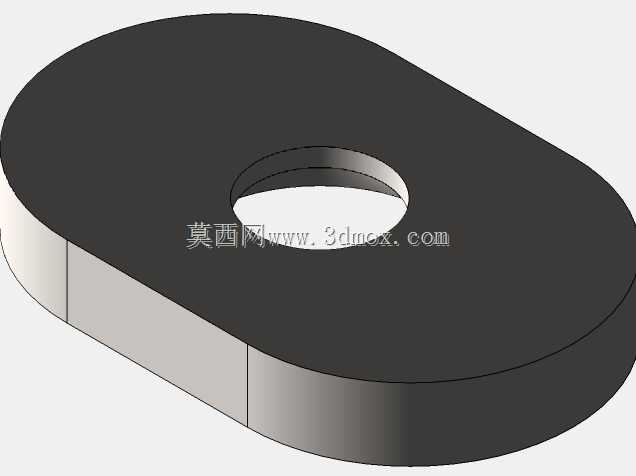

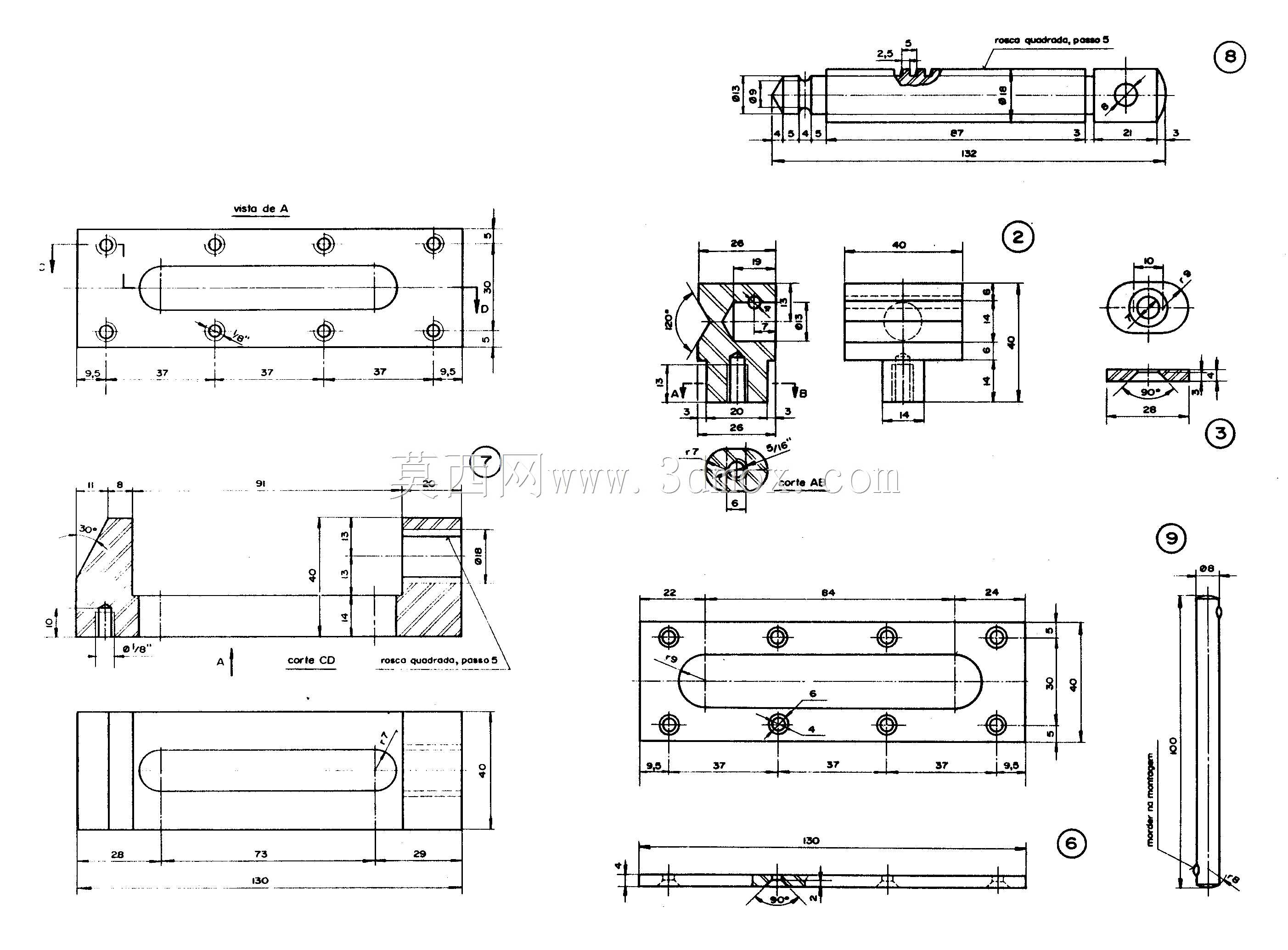

在钳工实训、小件机加工、装配维修等作业场景中，这类小型螺旋虎钳是工位上最基础也最高频的工装夹具，它不需要外接动力源，完全依靠手动操作就能实现工件的可靠装夹，适配台钻、小型铣床、钳工台等多种作业台面的安装需求。从结构组成来看，这套虎钳主要由固定钳身、活动钳块、传动丝杆、摇把四个核心部分构成，固定钳身采用L型一体式铸造成型，底部预留了与工作台面连接的安装孔位，可通过螺栓直接固定在作业台面上，避免装夹受力时出现整体滑移。活动钳块与丝杆端部采用间隙配合连接，丝杆转动时不会带动活动钳块同步旋转，只会推动其沿钳身的导向槽做直线往复运动，导向槽采用矩形截面设计，配合间隙控制在0.02-0.05mm之间，既保证活动钳块滑动顺畅，又能避免装夹时出现钳口上翘的问题。丝杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率适中，还具备一定的自锁性能，当摇把停止施力后，丝杆不会在工件反作用力下自行回转松脱，能持续保持夹紧力稳定。钳口部位预留了可更换钳口板的安装槽，实际使用时可根据工件材质更换带齿纹的淬火钢钳口或者软质铜钳口，带齿钳口用于夹持毛坯件、硬度较高的金属工件，齿纹能增大摩擦力防止工件打滑，软钳口则用于夹持已加工完成的光洁表面，避免装夹过程中在工件表面留下压痕损伤。设计过程中，钳身的壁厚经过受力校核，在最大夹紧力工况下，钳身的形变位移量控制在0.01mm以内，不会因为夹紧力过大导致钳身变形影响装夹精度。丝杆的有效行程决定了虎钳的最大开口尺寸，这类小型虎钳的开口尺寸通常适配100mm以内的工件装夹需求，完全覆盖日常小件加工、维修的工件尺寸范围。摇把采用穿杆式结构，穿入丝杆端部的通孔后可自由滑动，操作时可根据需要的夹紧力调整力臂长度，需要大夹紧力时将摇把拉至最长，借助杠杆原理降低操作力度，不需要使用时可将摇把推至靠近丝杆的位置，减少工位空间占用。安装边界方面，虎钳整体的长宽高尺寸适配常规小型工作台的安装空间，底部安装孔的孔距符合通用工装的安装标准，不需要额外加工转接板就能直接固定在标准钳工台或者小型机床的工作台上。实际使用时，转动摇把带动丝杆旋转，驱动活动钳块向固定钳身方向移动，当两个钳口接触工件后继续施加适当的转动力，就能将工件牢牢固定在两个钳口之间，完成钻孔、锉削、装配、小零件打磨等各类作业；反向转动摇把即可带动活动钳块后退，松开工件完成取件。这类手动虎钳的结构可靠性高，日常维护只需要定期在丝杆螺纹部位、导向槽内涂抹润滑脂，减少运动部件的磨损，就能保证长期使用的操作顺畅度，不会因为频繁使用出现卡滞、夹紧力不足的问题。相比液压、气动类的动力虎钳，这种纯机械结构的手动虎钳成本更低，故障点极少，不需要配套动力管线，在没有气源、电源的野外维修、临时作业场景下也能正常使用，是机械加工、设备维修、手工装配领域不可或缺的基础工装。
