精密小型台虎钳夹持工装结构设计

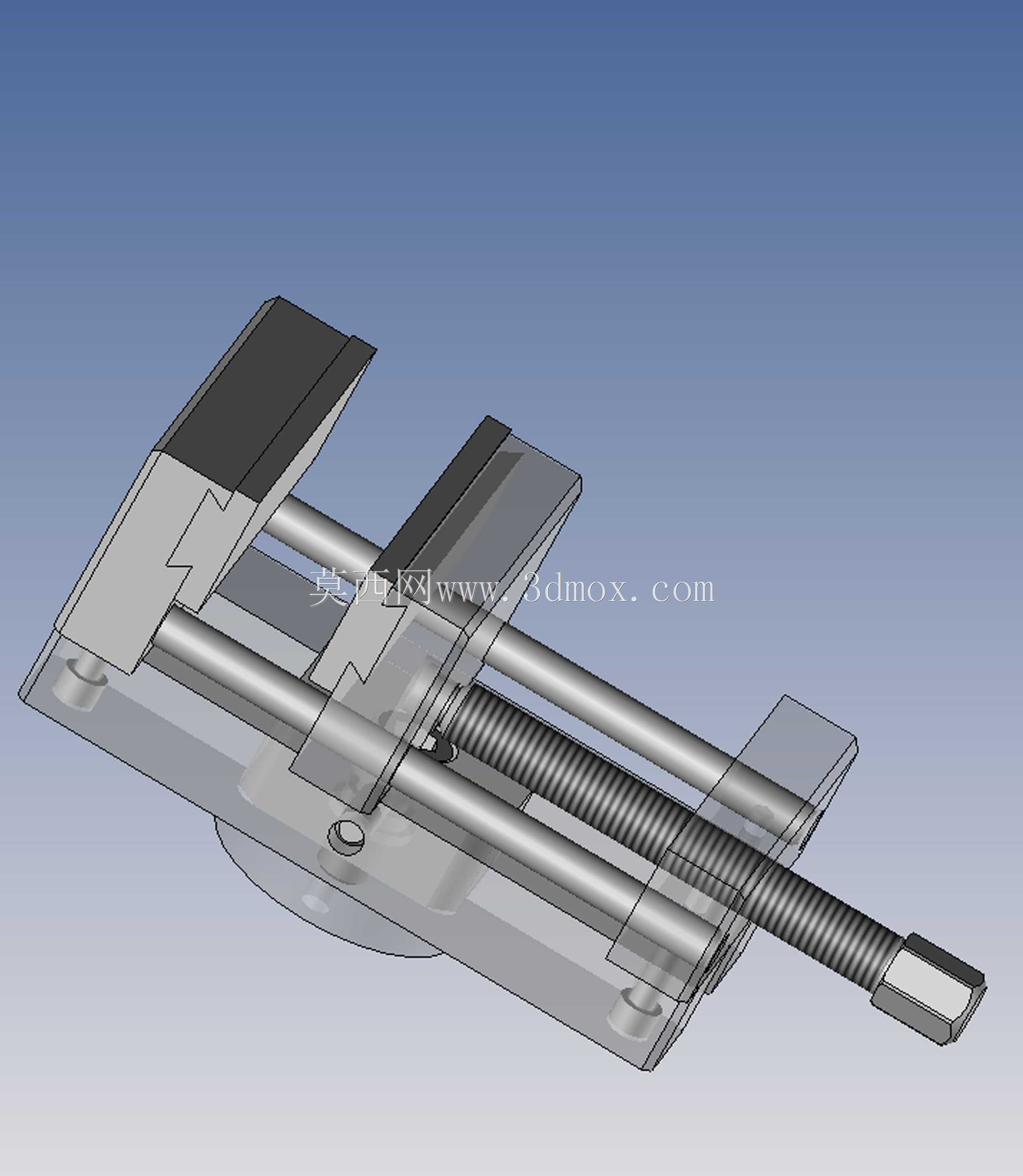

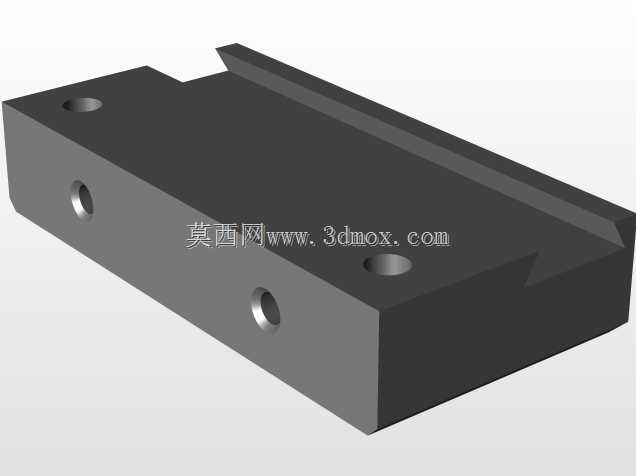

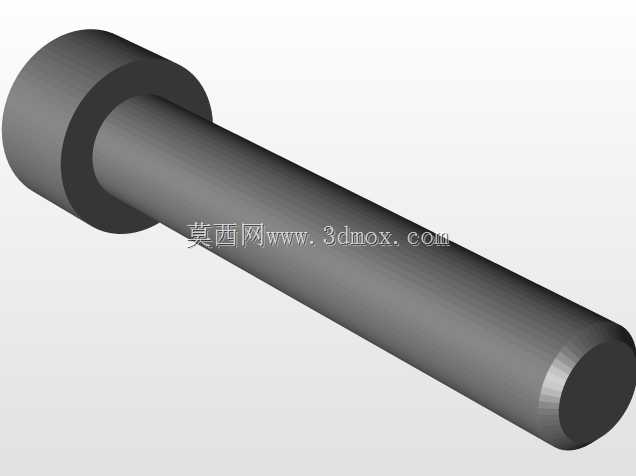

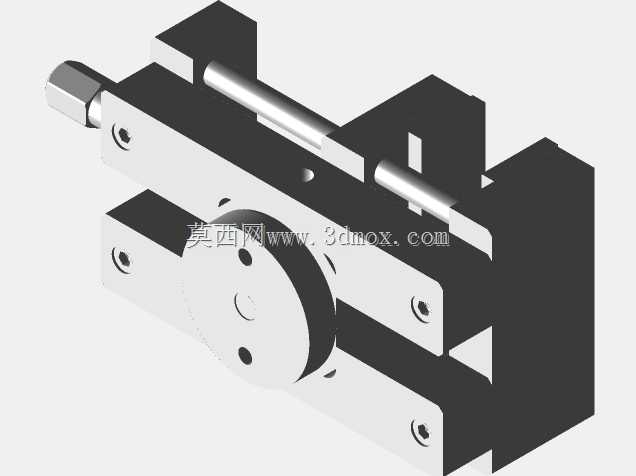

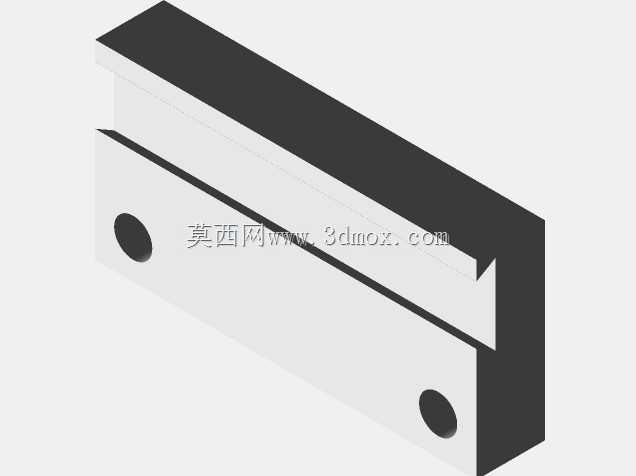

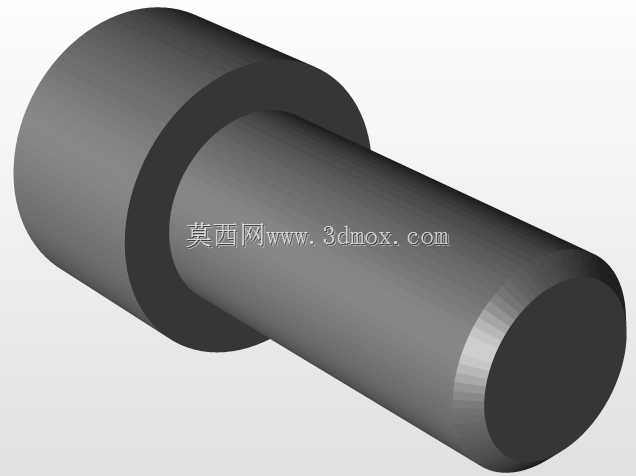

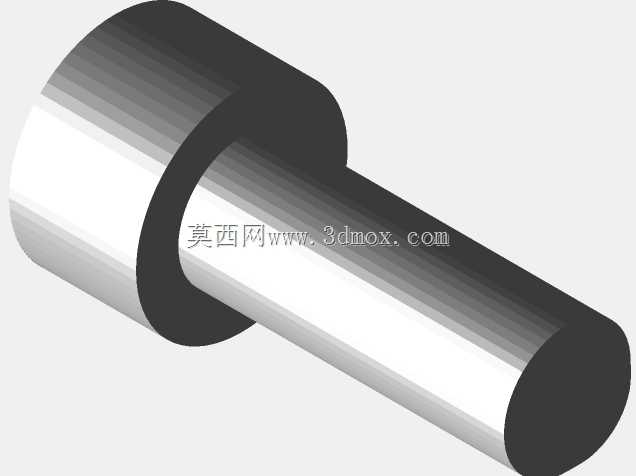

这款小型手动虎钳主要面向精密加工、模型制作、小件装配等场景的工件装夹需求，在手工修磨、小零件钻孔、电子元器件引脚整形、模型零件粘接定位等工序中，能提供稳定的夹持力，避免工件在操作过程中出现位移、翘曲问题。从结构设计来看，整体采用双导杆导向搭配单丝杠驱动的布局，两根平行光杆作为活动钳身的运动导向，相比单导杆结构能大幅降低钳身滑动时的偏转力矩，保证活动钳口与固定钳口的平行度，夹紧时不会出现工件一端翘起、夹持力不均的情况。丝杠采用梯形螺纹传动，具备自锁特性，夹紧后不会因为加工过程中的振动出现松退，无需额外增加锁止结构就能维持稳定的夹持状态，钳口开合的行程适配常规小型工件的装夹尺寸，钳身底部设置有安装定位孔，可以通过螺栓固定在工作台面或者专用工装基板上，安装边界的孔位间距适配多数小型操作台的预留安装位，也可以搭配转台使用，实现装夹后工件的角度调整。钳口部分采用可拆卸式设计，钳口夹持面加工有防滑齿纹，针对不同材质的工件，还可以更换铜质、尼龙材质的软钳口，避免夹伤工件表面，比如夹持铝件、塑料件、已加工完成的精密零件时，更换软钳口就能在保证夹持力的同时保护工件外观面。设计过程中重点控制了活动钳身与导杆的配合间隙，间隙值控制在合理范围内，既保证滑动顺畅无卡滞，又不会因为间隙过大导致钳口歪斜，丝杠端部设计有方形的施力端头，可以配套标准扳手施加夹紧力，相比手拧结构能提供更大的夹紧力矩，满足小尺寸金属件的装夹需求。整体结构没有冗余零件，拆解维护十分方便，日常使用中只需要定期在导杆、丝杠螺纹处涂抹润滑脂，就能长期维持顺畅的操作手感，钳身主体采用金属材质加工，刚性足够承受小型加工过程中的切削力、敲击力，不会因为受力出现明显变形，在小件精密装配、手工制作、教学实训等场景下都能适配使用，装夹操作简单，不需要复杂的调试步骤，转动丝杠就能快速调整钳口开合大小，放入工件后拧紧丝杠即可完成装夹，作业效率较高。
