可移动翻盖式户外商用炭烤炉结构设计

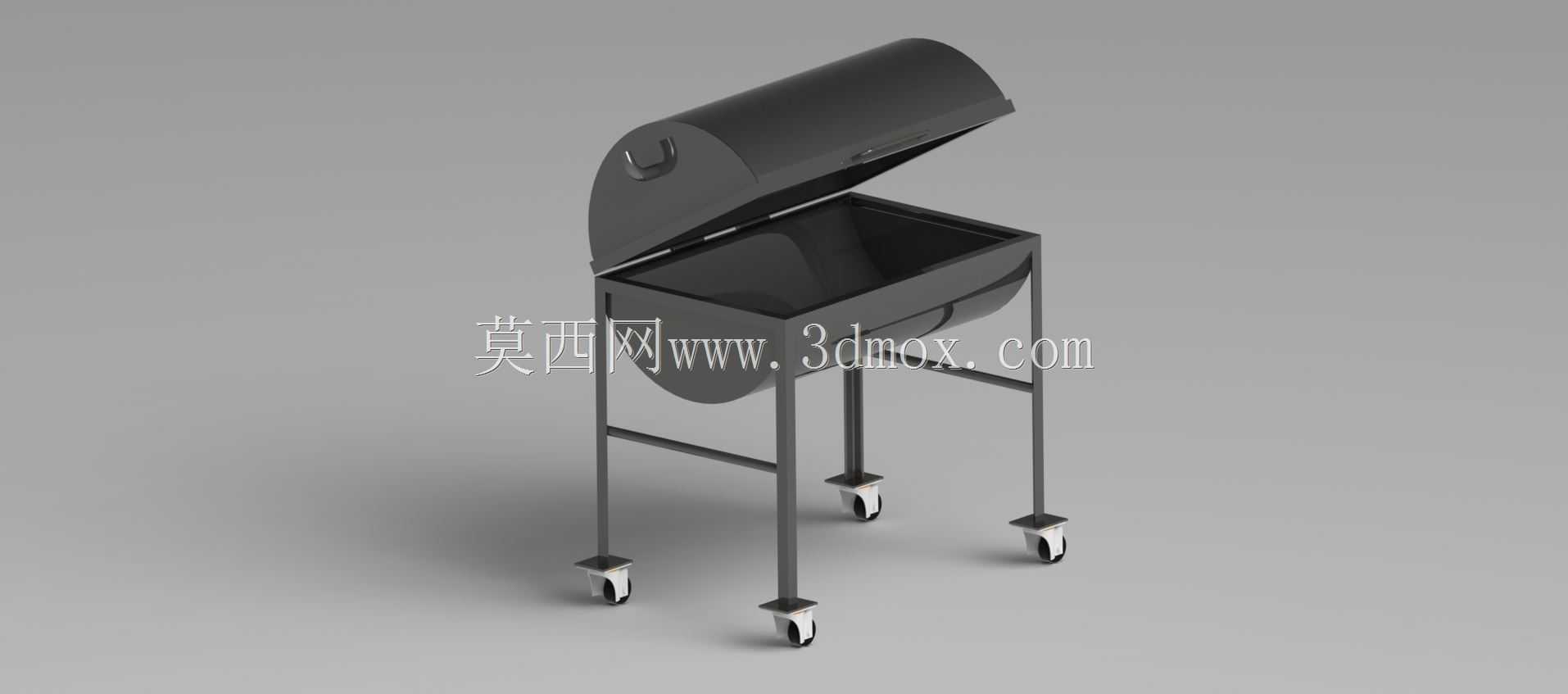

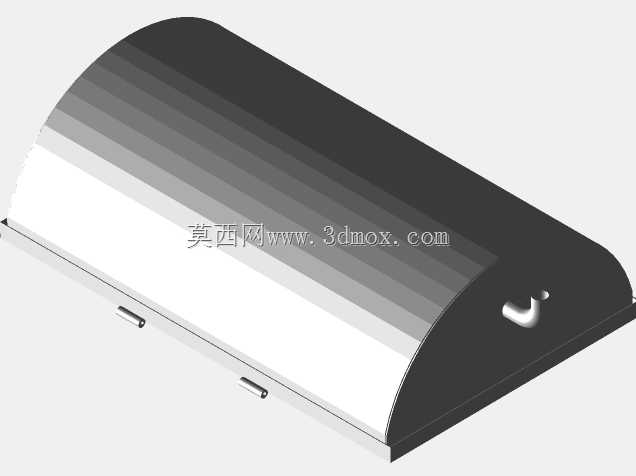

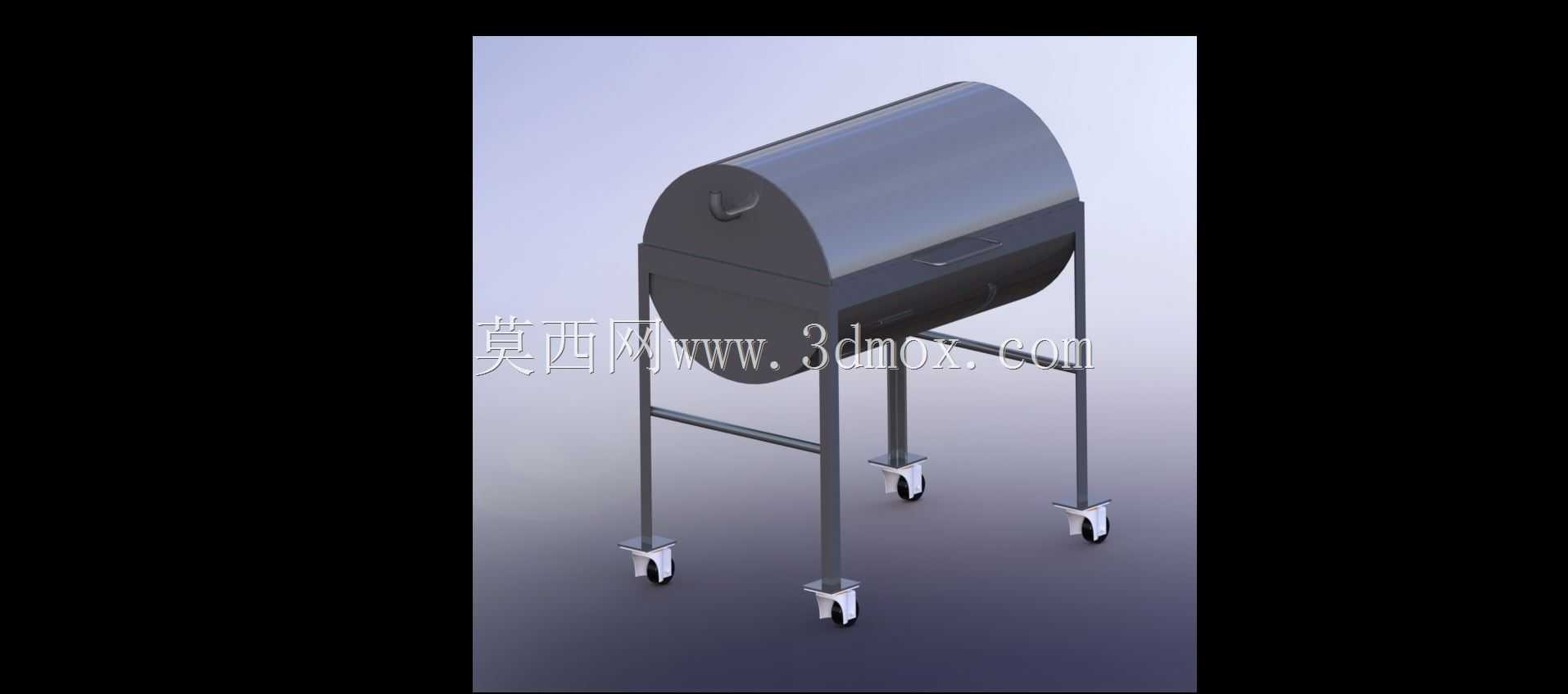

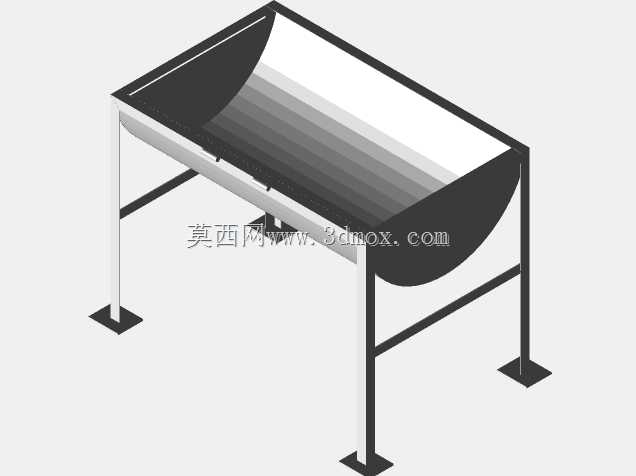

这款炭烤设备的结构设计，首先围绕户外流动经营、庭院聚餐两类核心使用场景做了适配，日常出摊移动时，四个带刹车的万向脚轮能让单人轻松推移设备，不需要额外搬运抬升，脚轮的安装座直接焊接在支架竖管底端，竖管采用方管型材焊接成型，整体支架的横向支撑做了两层布局，下层横撑既可以强化支架整体抗扭刚度，避免推移过程中框架变形，也能临时放置炭夹、烤网等配套工具。烤炉主体的内胆采用圆弧底加直边的槽型结构，这种结构相比平底内胆，炭灰会自然向槽底中部聚拢，清理时不需要反复刮擦边角残留，内胆的上沿做了外翻折边，既可以承托烤网，也能避免边缘割伤操作人员。上盖采用半圆柱翻盖结构，铰接点设置在炉体后侧靠上位置，翻盖的把手做了内凹式设计，不会在开盖时突出磕碰，闭合上盖后可以形成相对密闭的焖烤空间，适合烤制需要均匀受热的大块食材，同时能阻挡风直吹炭层，减少炭灰飞溅的情况，开盖状态下上盖可以靠自身重心停在最大开启角度，不会自行回落砸伤操作人员。从安装边界来看，设备整体占地尺寸控制在常规流动摊位的预留空间内，支架高度适配成年人站立操作的舒适区间，不需要弯腰操作，长时间烤制食材也不容易产生疲劳。炉体和支架的连接采用螺栓紧固的方式，运输时可以拆分叠放，减少包装体积，现场组装只需要常规扳手就能完成，不需要专用工装。设计过程中针对户外使用的温差变化做了结构间隙预留，炉体受热膨胀时不会和支架卡滞，脚轮的刹车结构采用踩压式锁止，停放在略有坡度的地面时也能保持位置固定，不会自行滑移。内胆的板材厚度选择兼顾了蓄热能力和整体重量，过薄的板材会在高温下快速变形，过厚则会增加整体重量导致移动困难，最终选定的厚度可以保证长期高温使用下的结构稳定性，同时整体重量控制在单人可推移的范围内。翻盖和炉体的配合间隙做了针对性设计，既不会因为间隙过大导致热量快速散失，也不会因为热胀冷缩出现开合卡涩，上盖内侧没有多余的突出结构，日常清洁时可以直接擦拭，不容易积存油污。支架的竖管和横撑焊接处都做了焊后打磨处理，没有突出的焊渣毛刺，移动过程中不会刮擦操作人员的衣物。这款设备除了商用流动摆摊场景，也适配别墅庭院户外聚餐、露营地固定点位的烧烤需求，不需要额外砌筑固定烤台，到位后锁死脚轮就能投入使用，使用完成后可以推到角落存放，不占用过多活动空间。
