工业设备用带防护盒急停开关组件

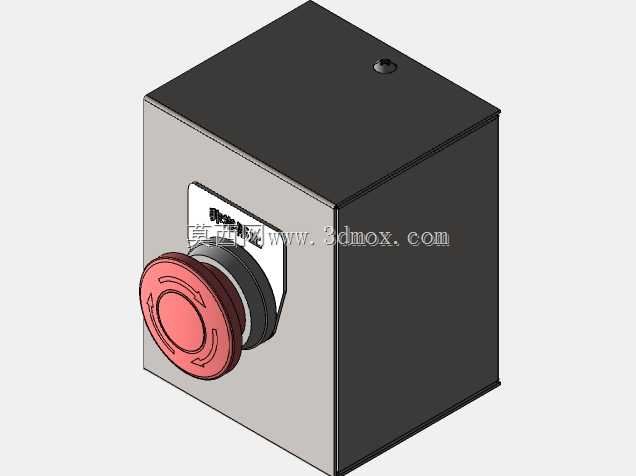

在各类工业生产设备的安全控制回路中，急停组件是不可或缺的安全执行部件，这款带独立防护安装盒的急停开关，主要适配各类独立工位、输送线旁侧、小型 standalone 设备的安全停机需求，区别于直接嵌入设备面板的安装形式，自带的金属防护盒可以直接通过螺栓固定在设备机架、墙面或者操作工位旁的立柱上，不需要额外在设备本体上开大尺寸的安装孔，对于后期加装安全急停的设备改造场景尤其适用。从功能逻辑上看，这款急停开关采用旋转复位的红色蘑菇头设计，触发时直接下压即可切断设备的安全控制回路，触发行程短、反馈清晰，蘑菇头的直径符合常规工业操作的人机工程要求，佩戴劳保手套时也可以准确按压触发，不会出现操作打滑的情况。防护盒采用封闭式金属壳体设计，侧面预留了线缆穿入的防水接头安装位，壳体的边角做了小倒角处理，避免安装和日常操作时剐蹭操作人员，顶部预留的小型安装孔可以配套加装状态指示灯或者防误触保护罩，适配不同场景的安全防护要求。设计过程中首先考虑的是安装边界的通用性，安装盒的背部预留了四个对称的固定孔位，孔位间距适配市面上通用的电气安装支架尺寸，不需要额外定制转接板；急停按钮的安装孔采用标准30mm直径规格，和同系列的按钮、选择开关安装尺寸通用，后期如果需要更换功能组件不需要重新扩孔或者更换安装盒。在实际产线应用中，这类带独立盒体的急停开关常布置在自动化生产线的巡检通道旁、大型设备的操作侧对角位置、以及人工上料工位的伸手可及处，确保出现异常情况时操作人员不需要移动到设备主操作面板位置，就近即可触发停机，最大程度压缩异常响应时间。建模过程中还原了按钮的按压行程结构、防护盒的钣金折弯厚度、以及安装孔的位置公差，盒体内部预留了足够的接线空间，可以容纳端子排和线缆的弯曲半径，不会出现盒盖扣合时挤压线缆的问题，蘑菇头按钮的表面防滑纹理、按钮和安装盒之间的密封胶圈结构都做了还原，能够直观呈现装配完成后的实际状态，方便结构设计人员在做设备布局时直接调用，核对安装空间和操作距离是否符合安全规范要求。
