STC T12焊台定制化外壳结构设计

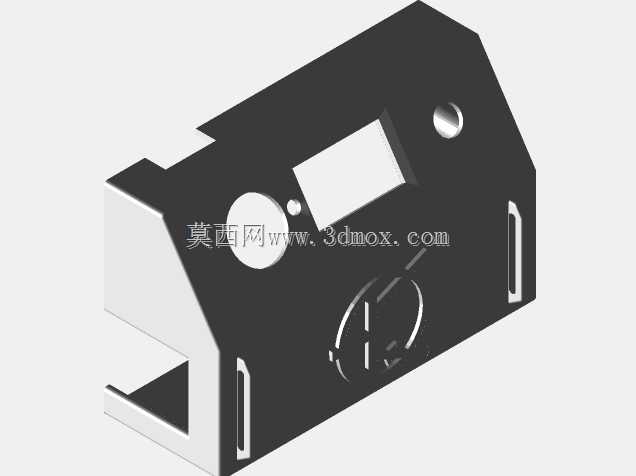

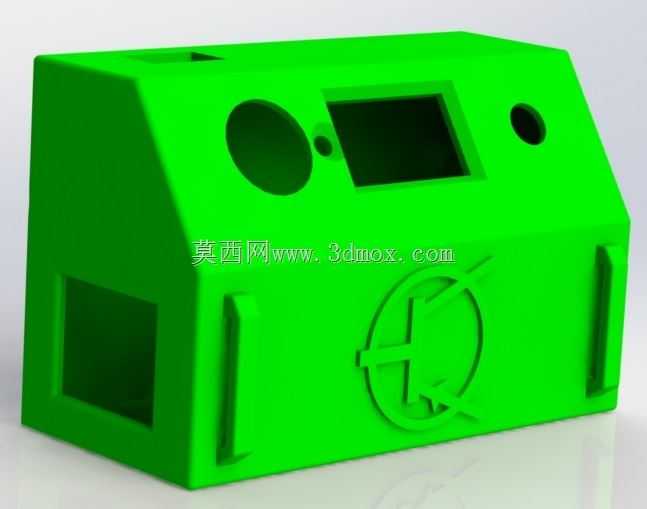

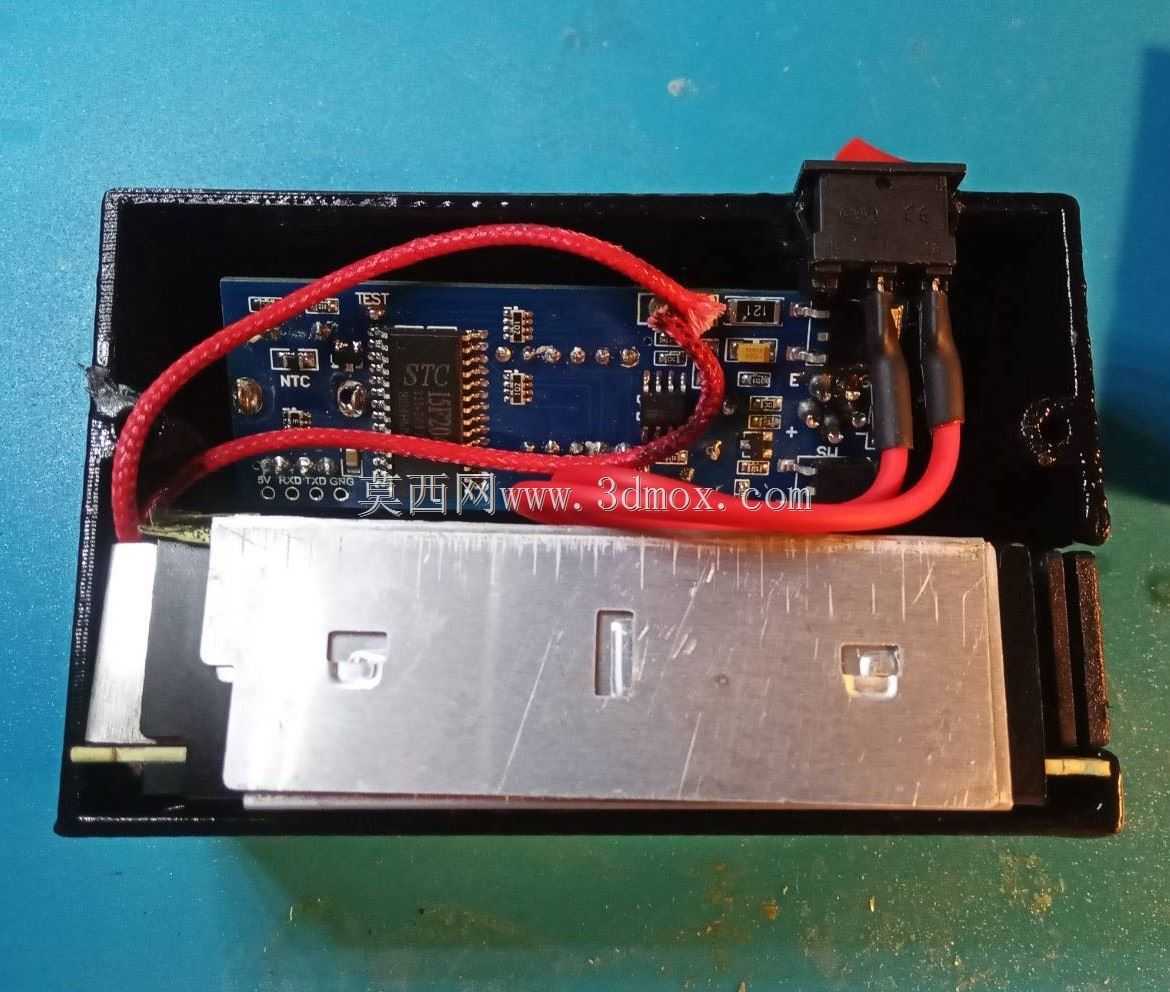

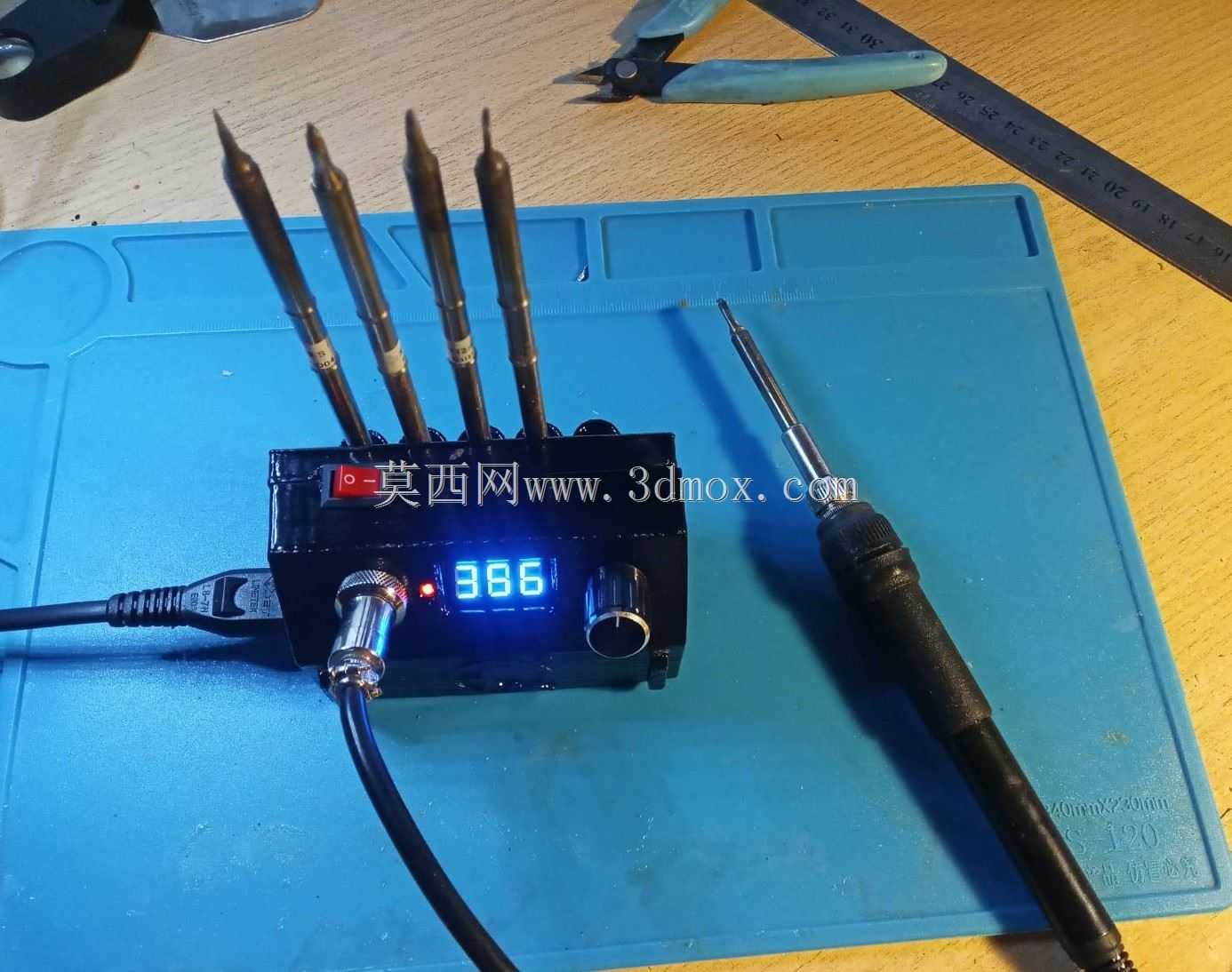

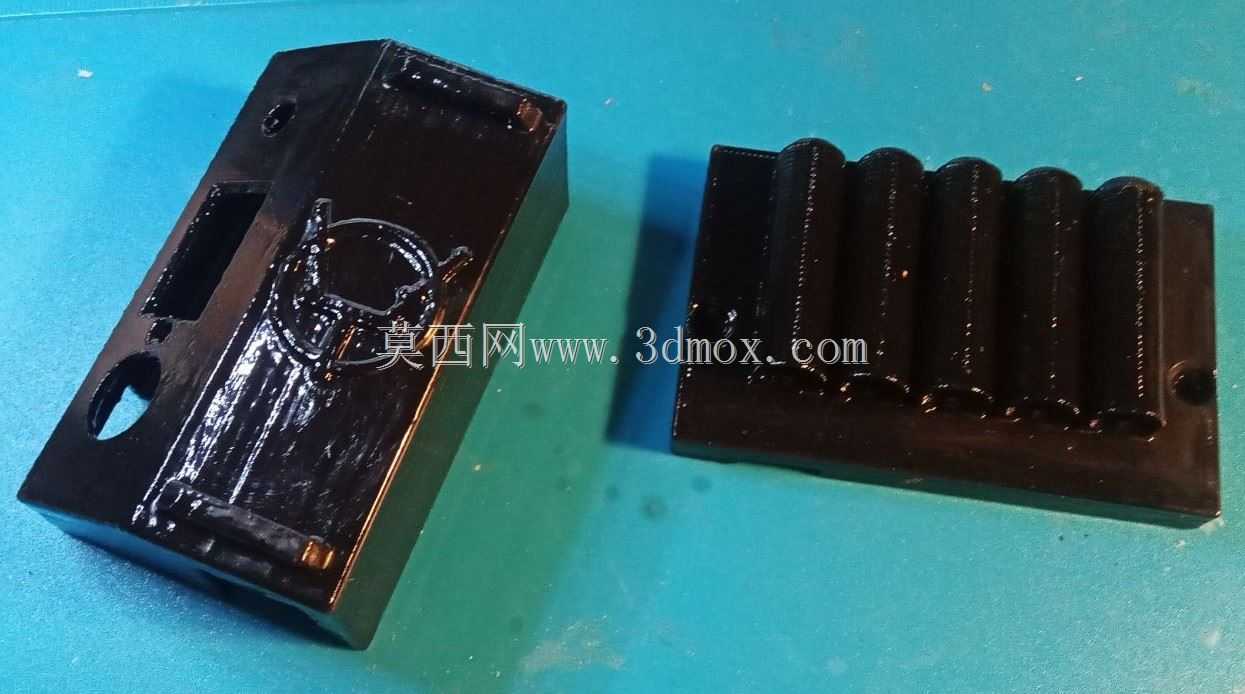

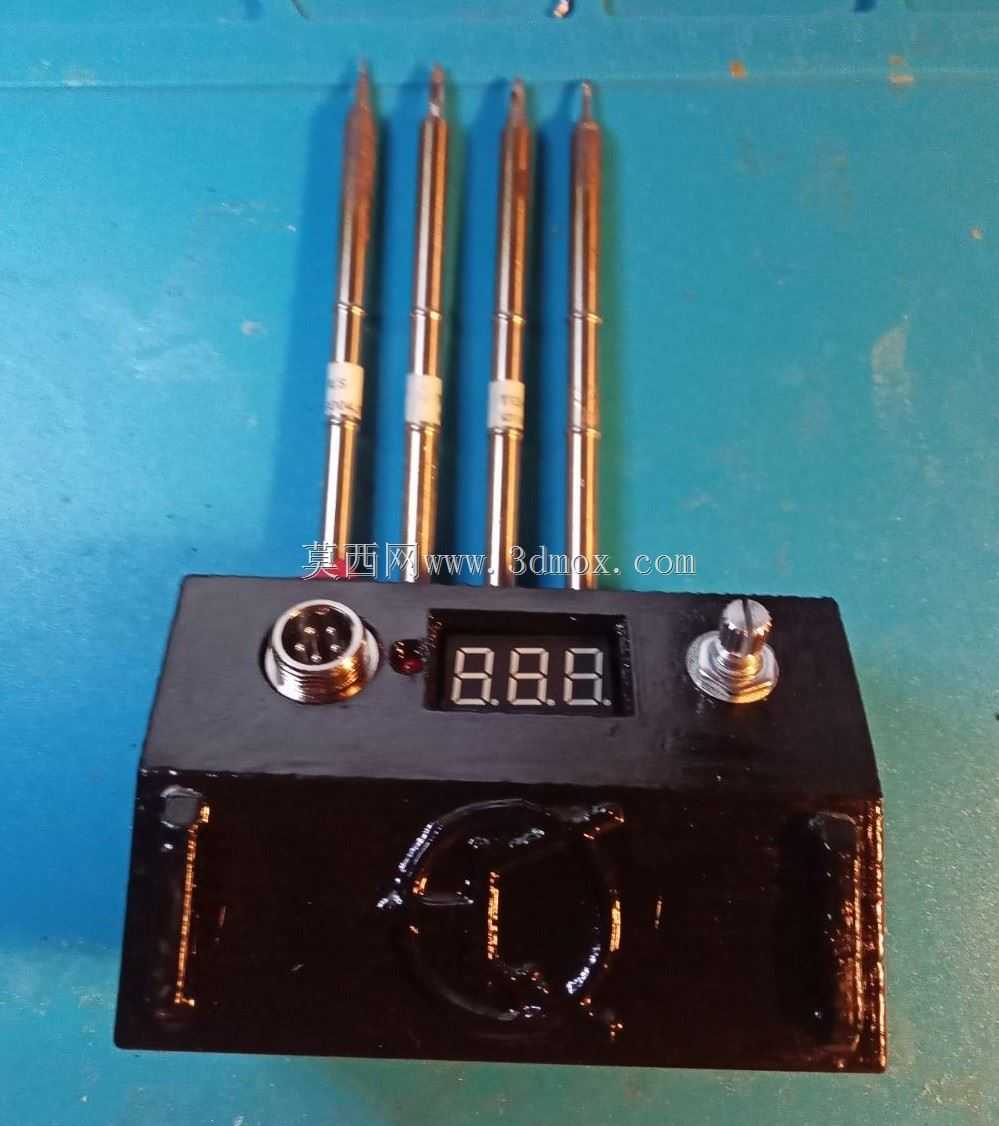

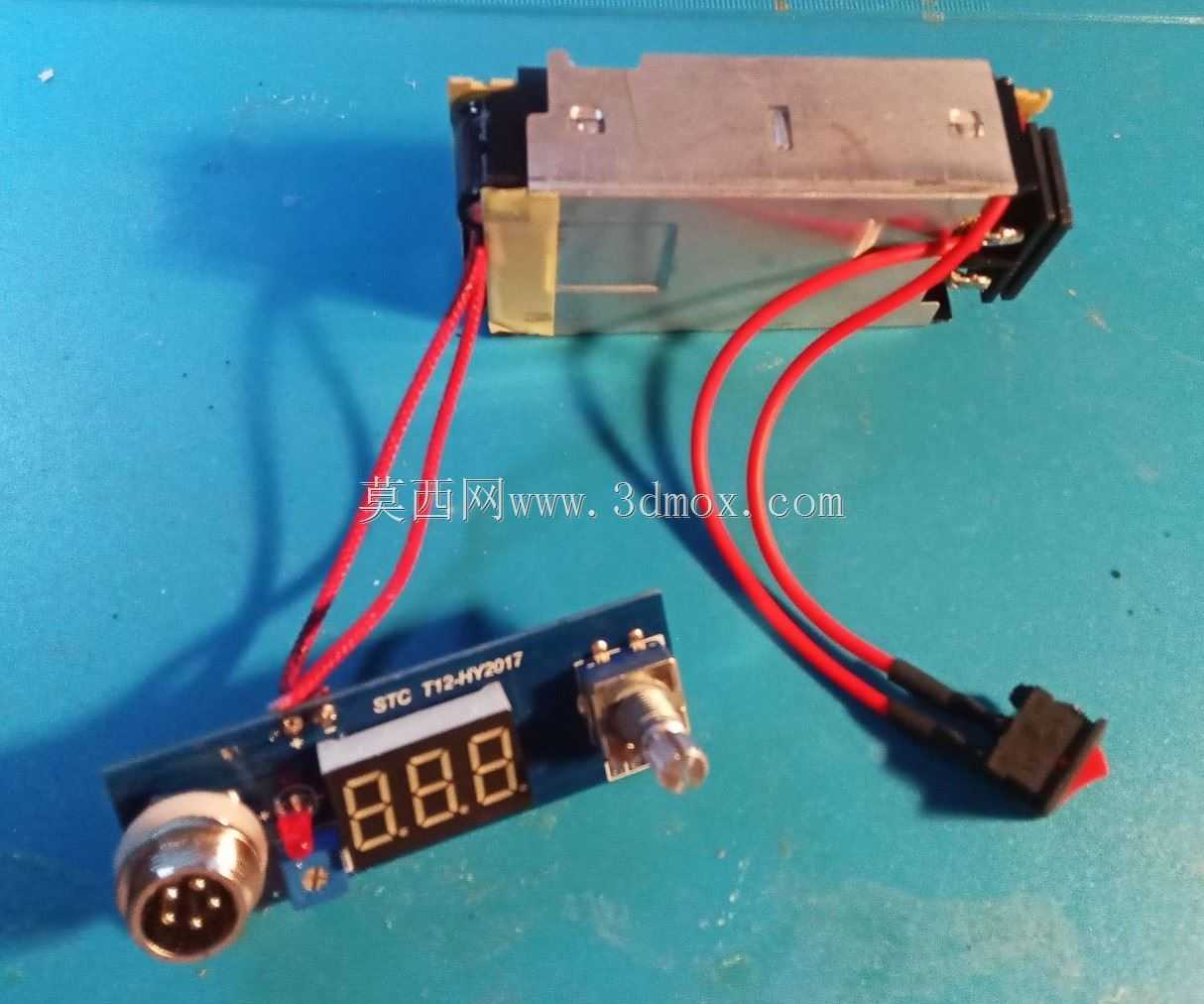

这款外壳针对桌面级电子焊接作业场景设计，适配STC主控的T12焊接站套件，主要服务于电子维修、小批量电路板焊接、DIY电子制作等日常作业场景，解决散件组装时核心控制板、显示模块、调节旋钮、接口部件无统一固定载体的问题，避免内部线路拉扯、元器件裸露带来的短路、磕碰损坏风险。设计过程中优先匹配对应套件的安装孔位，正面预留数码管显示窗口，刚好露出温度数值显示区域，作业时无需俯身即可快速读取当前焊头温度；显示区域旁设置船型开关安装位，匹配常规尺寸的电源开关，可直接控制整机通断，无需额外外接开关部件。旋钮安装位做了下沉式台阶处理，固定编码电位器后，旋钮顶面与外壳表面基本齐平，既避免日常挪动时误碰旋钮改变温度参数，也能减少旋钮受外力磕碰断裂的概率。外壳侧面预留航空插头安装孔，对应焊笔手柄的连接接口，孔位边缘做了加厚处理，频繁插拔手柄时不会出现孔位开裂的问题；另一侧预留DC电源接口或者品字电源接口的安装位，可根据实际选用的电源模块灵活适配，满足不同供电场景的安装需求。外壳顶部设计了多组烙铁头插放槽，可同时收纳5支不同规格的T12烙铁头，作业过程中更换刀头、尖头、弯头等不同类型烙铁头时，可随手插放在槽位内，无需额外准备烙铁头收纳盒，减少桌面工具占用空间，插放槽的内径与烙铁头金属柄直径匹配，插放后不会晃动倾倒，避免高温烙铁头滚落烫伤操作人员或者烫坏桌面物件。外壳内部做了多组定位筋条，对应控制板的安装孔位做了螺柱凸起，控制板可直接通过自攻螺丝固定在螺柱上，无需额外增加铜柱支撑，减少组装配件数量；内部走线区域预留了足够的空间，高压供电部分与低压信号部分之间设置了分隔筋，避免线路缠绕带来的信号干扰，也能降低高压部分触碰低压元件的短路风险。外壳整体尺寸控制在掌心可握持的范围，桌面摆放时占用面积极小，底部可粘贴防滑硅胶垫，焊接作业时不会随线材拉扯发生移位；外壳壁厚均匀，适配3D打印或者小批量注塑加工的工艺要求，打印时无需额外添加大量支撑，成型后表面平整，各安装孔位的公差控制在合理范围，组装时无需二次打磨修配即可顺利装齐所有部件。实际使用中，该外壳可将所有零散的电子元件整合为一个整体设备，搬运挪动时无需担心内部元件脱落，日常收纳时也可直接放入工具包，不会出现线路勾挂其他工具的问题。
