小型便携锂电池供电焊接作业装置

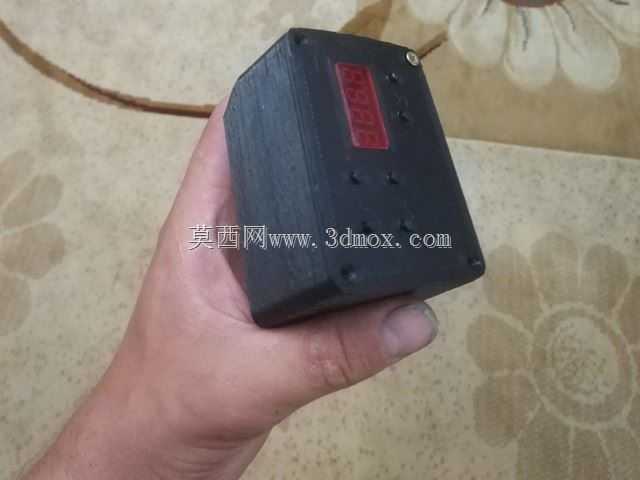

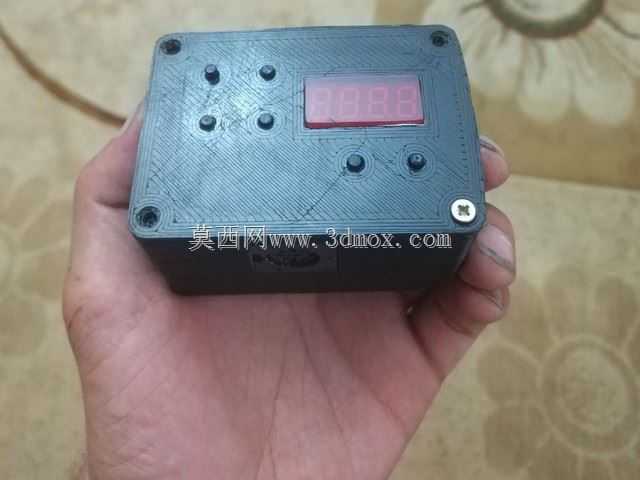

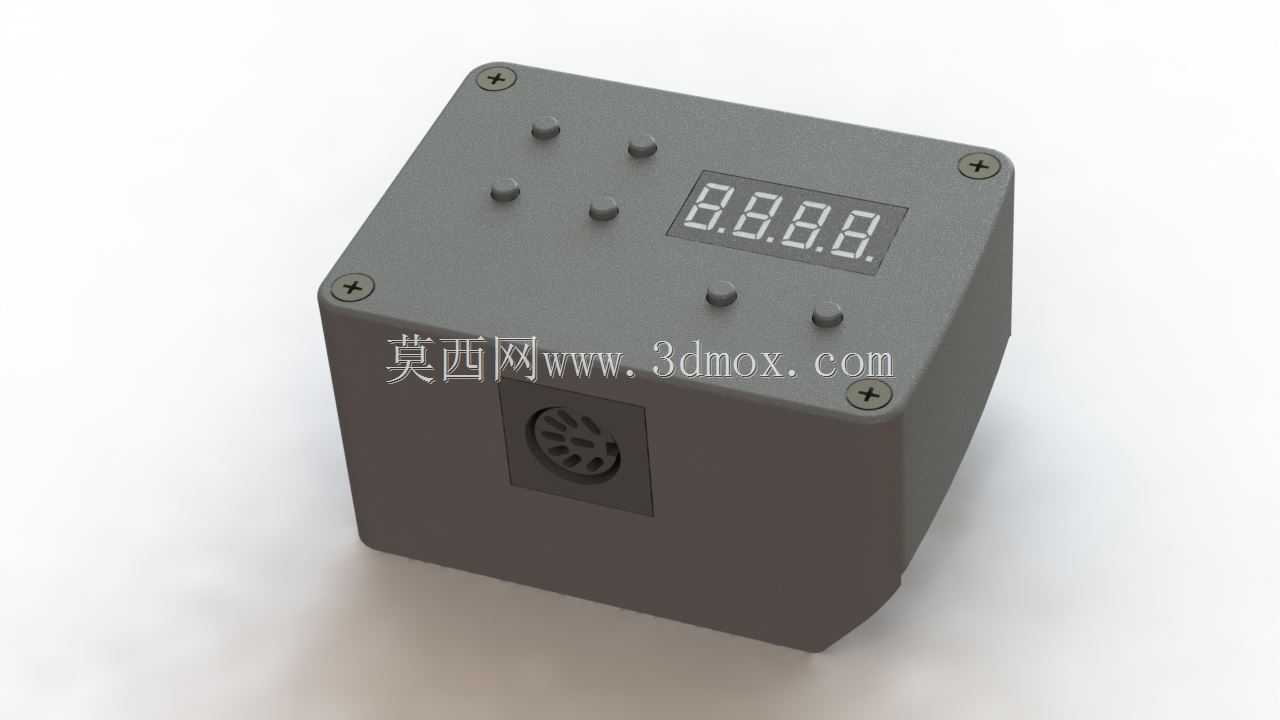

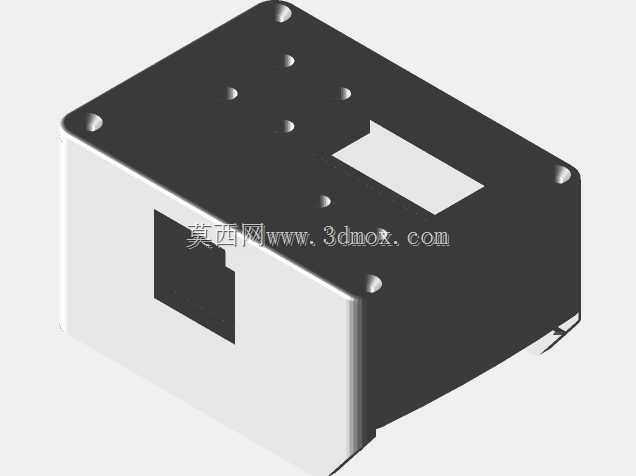

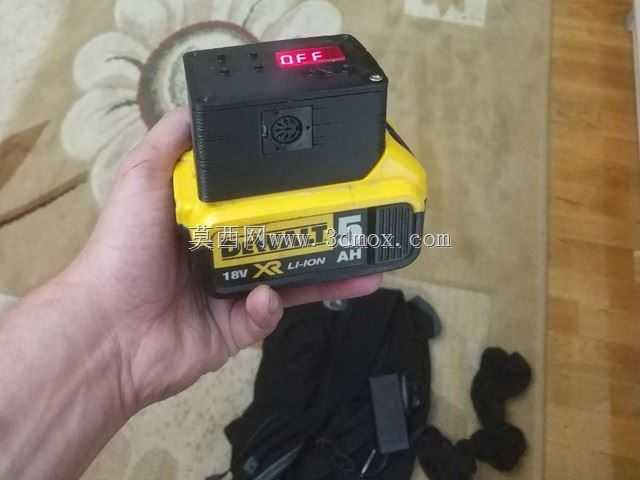

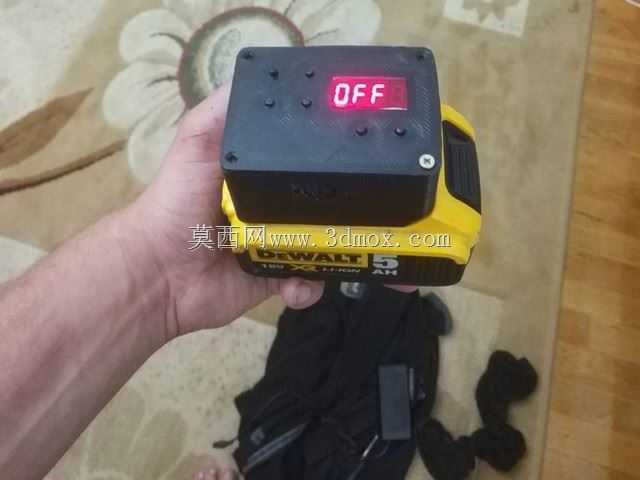

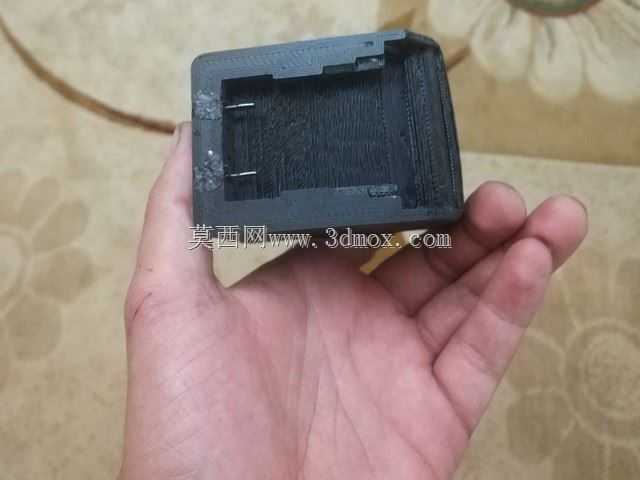

这款便携焊接装置的外壳结构，主要面向户外零散焊接维修、狭小空间内电子元件焊接、现场应急补焊这类无法布设大型台焊设备的作业场景，解决传统台式焊接站受供电线缆束缚、无法随作业点位移动的痛点。从功能适配层面看，装置预留了适配得伟DCB184 XR系列锂电池的安装卡位，同时兼容AC/DC电源适配器输入，双供电模式可以覆盖无市电接入的野外作业、车间内固定工位作业两类不同工况，作业人员无需额外准备转接供电模块，就能快速切换供电方式。外壳采用硬质塑料注塑成型的结构设计，顶面预留了数码显示管的嵌装槽位，六个功能按键的安装孔位按照操作逻辑排布，显示区域正对操作人员视线方向，按键凸起高度控制在3mm，既保证按压反馈清晰，又避免携带过程中误触触发。外壳侧面预留了标准接口的安装沉台，接口周边做了加厚筋位处理，避免频繁插拔接线时造成壳体开裂，四角的螺丝固定孔采用铜嵌件预埋设计，反复拆装外壳维护内部电路时，不会出现塑料孔位滑牙的问题。设计阶段特意将电池适配仓与电路控制腔做了分隔式布局，电池仓单独设置在壳体下半部分，与上方控制板之间预留2mm的隔热间隙，避免焊接作业时电路部分的热量传导至电池组，提升长时间作业的安全性。相比同类型便携焊接设备的外壳结构，这款设计将整体外廓尺寸做了压缩处理，壳体边角做了R5的圆弧过渡，单手握持时贴合手掌弧度，放置在工具包内携带时不会剐蹭其他工具。安装边界方面，壳体底部预留了四个M3的安装螺孔，可以快速固定在便携工作台、设备检修支架上，作为临时固定焊接工位使用，外壳表面做了细磨砂纹理处理，日常作业中沾染的焊锡渣、助焊剂残留可以直接擦拭清理，不会残留顽固污渍。内部走线槽位沿着壳体内壁排布，所有走线位置都做了圆角处理，避免装配时割伤线材绝缘层，电池卡位处设置了弹性卡扣，更换电池时只需按压卡扣即可快速拆卸，无需额外工具辅助。
