多功能木工角度测量尺结构设计

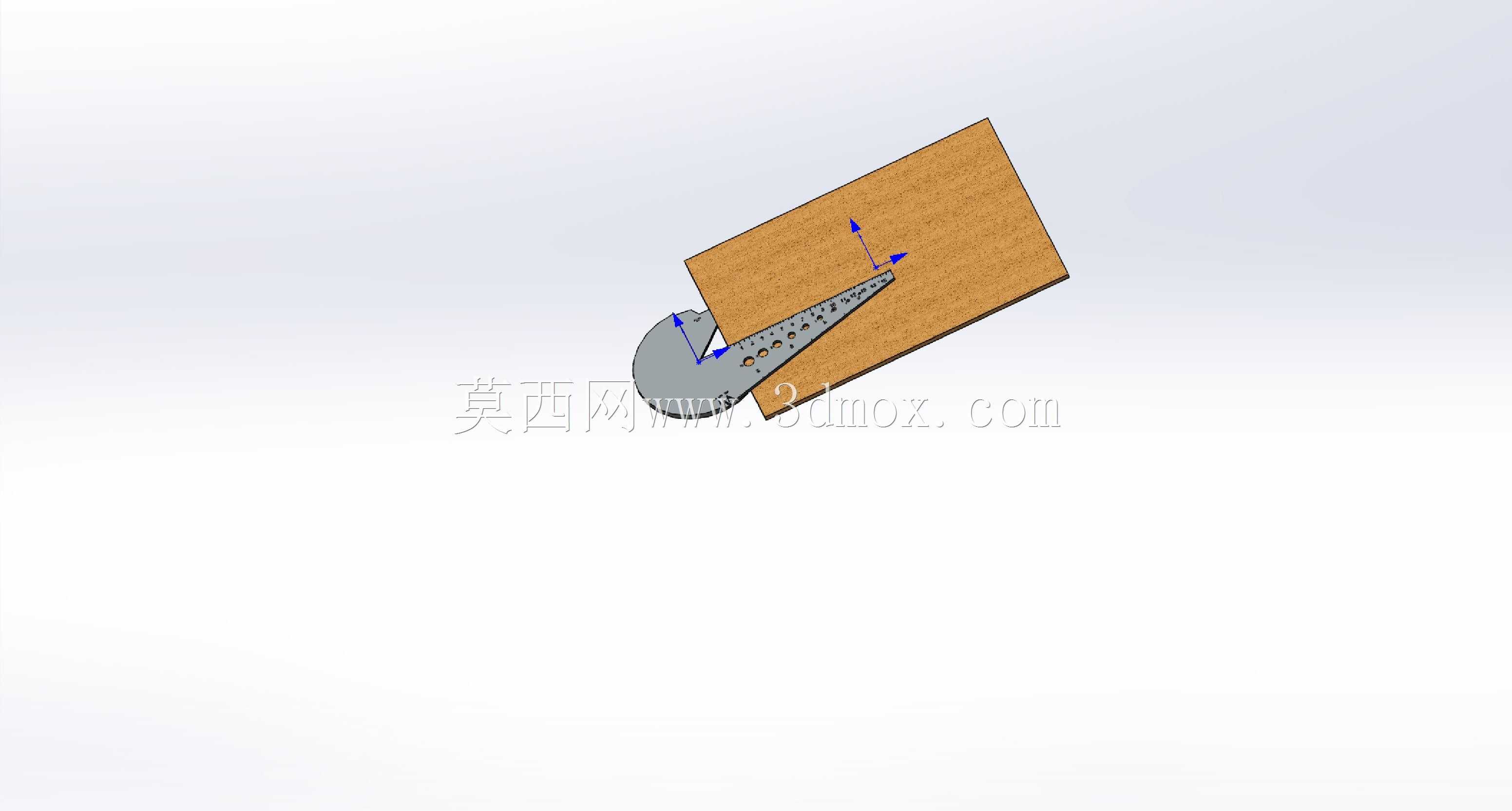

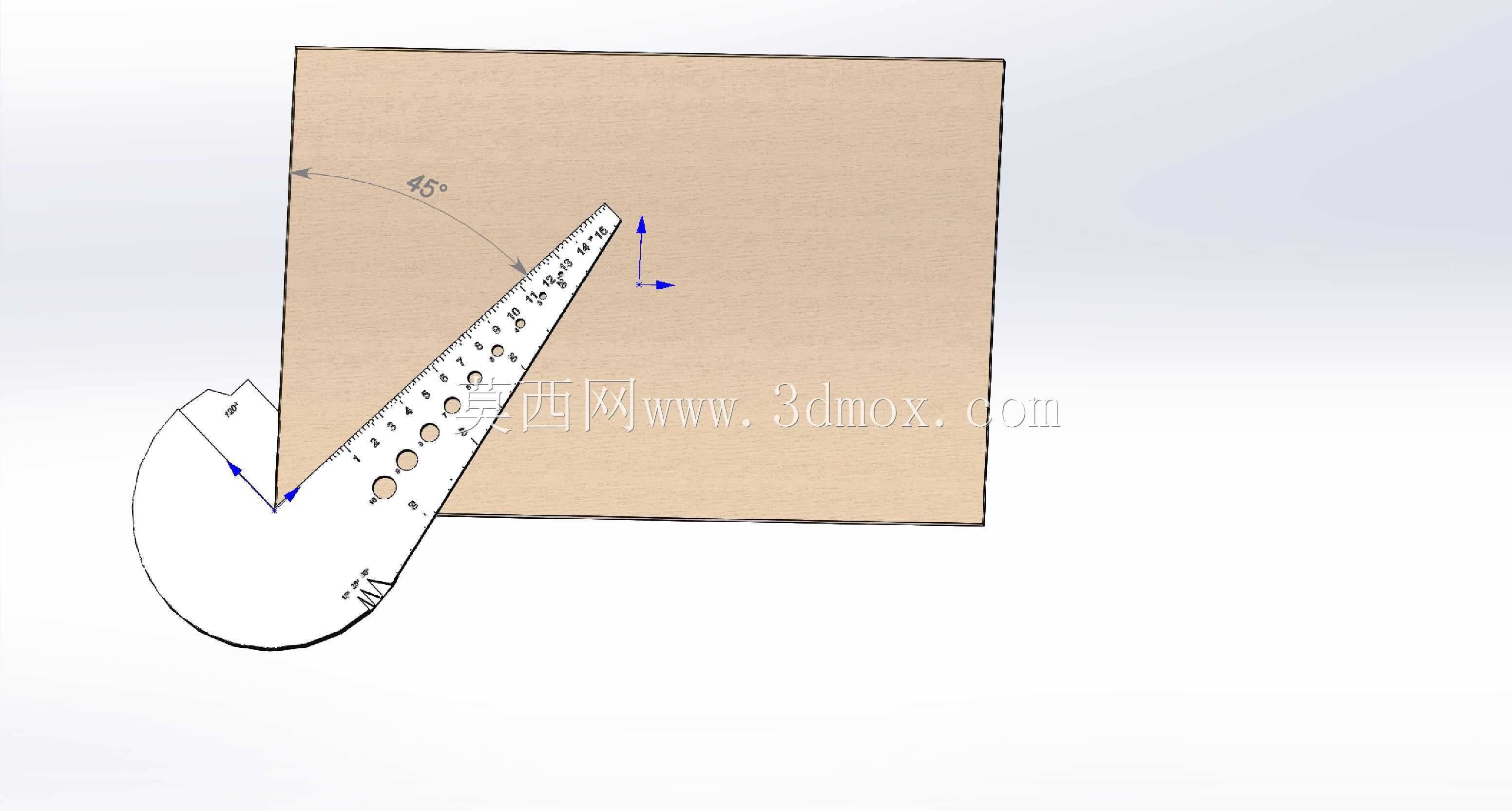

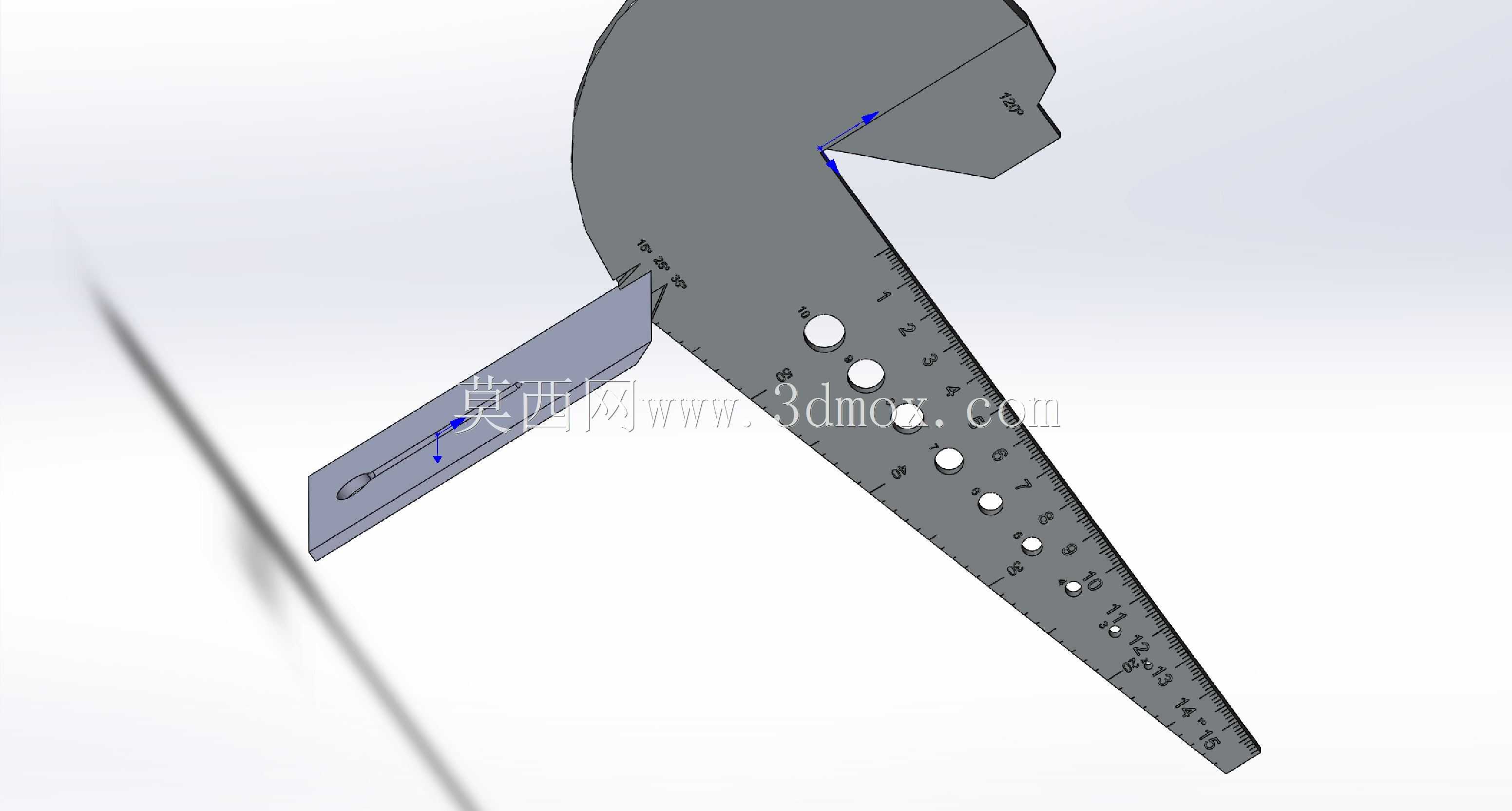

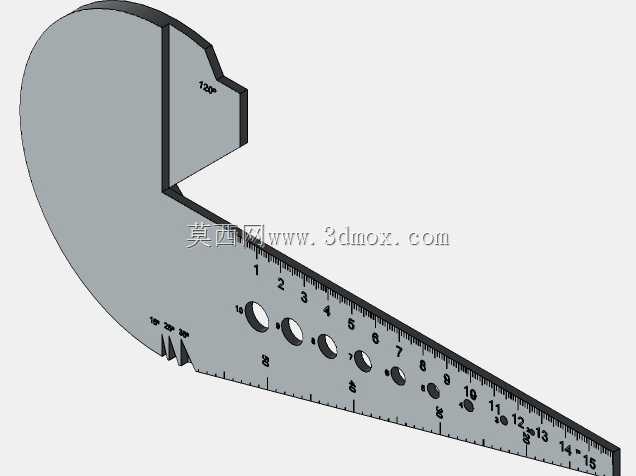

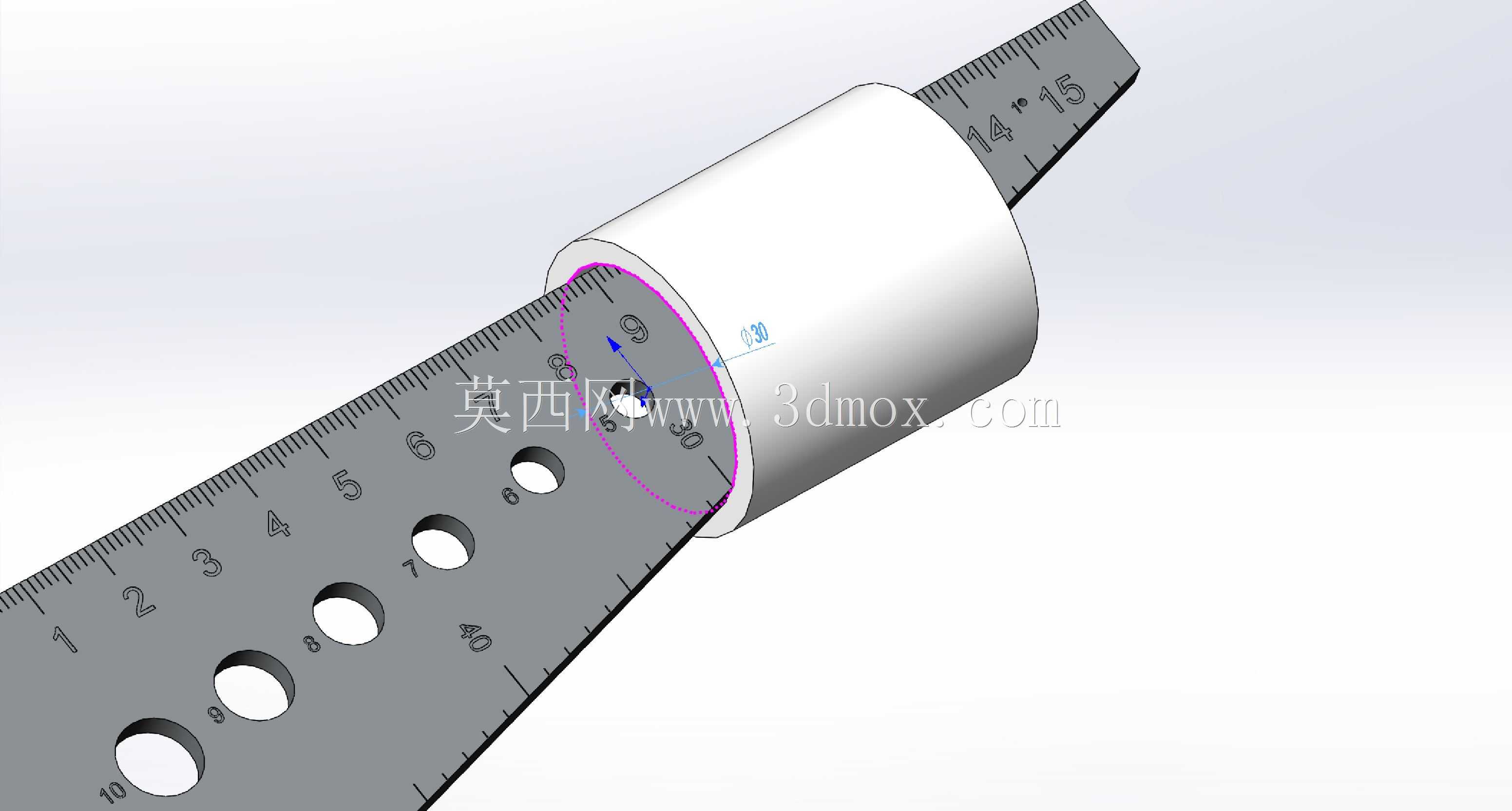

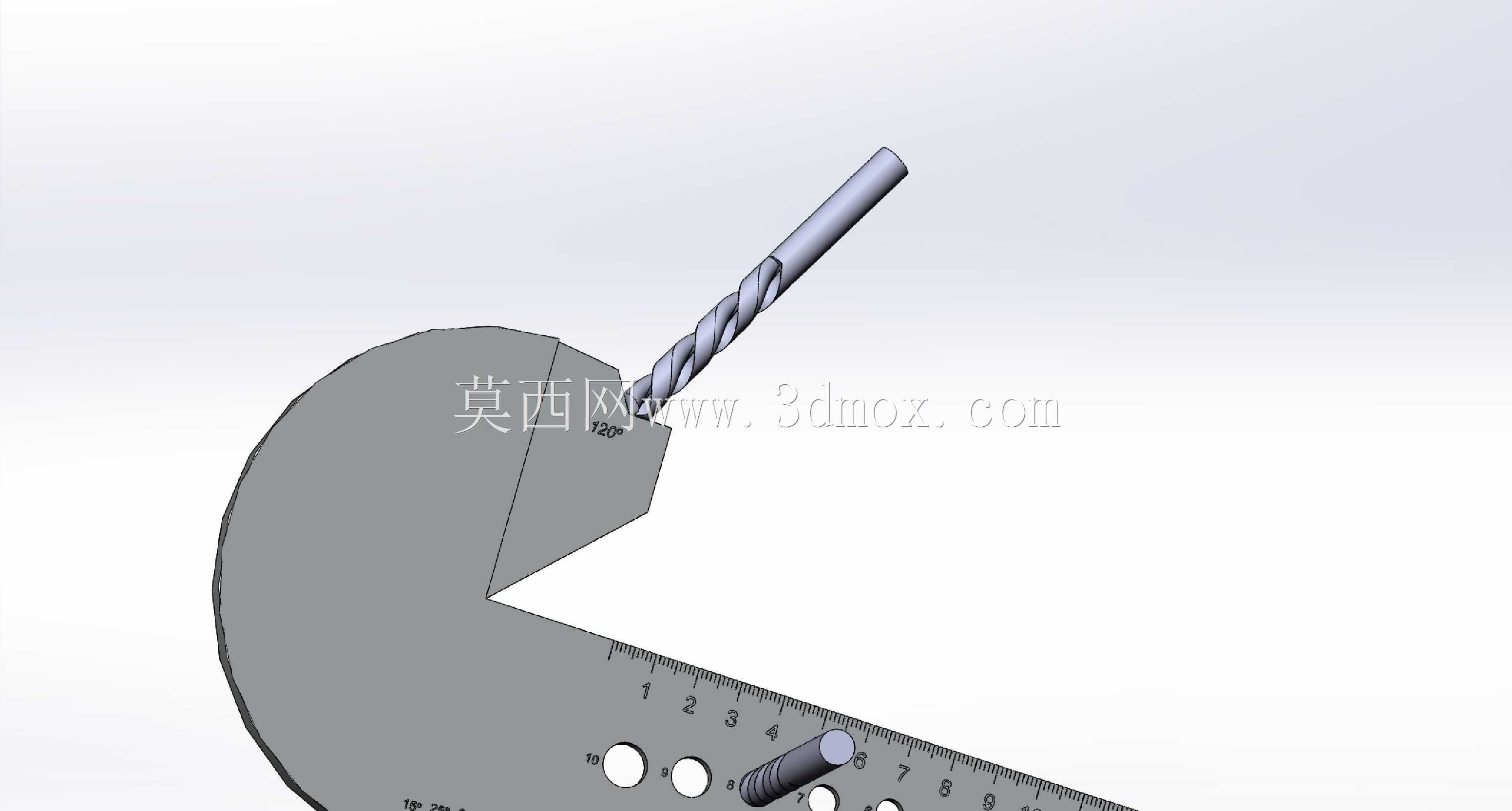

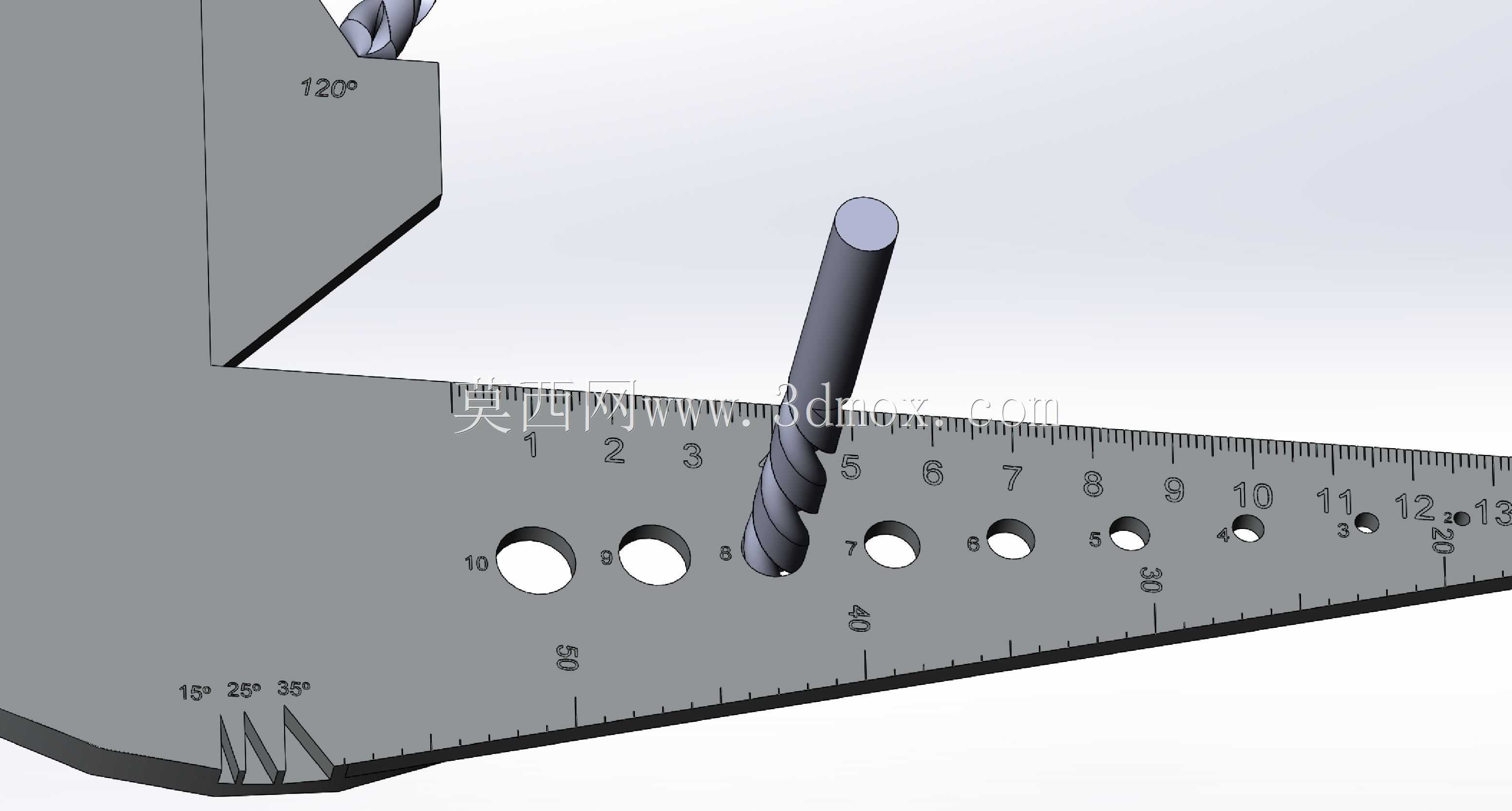

这款测量尺的设计初衷，是解决木工作业现场多类检测需求分散、需携带多件量具的痛点，日常在木构件划线、钻孔加工、刀具修磨环节都能用到。结构上整合了直边刻度段与半圆角度基座，直边段做了多规格孔径对照孔，可快速比对常见钻孔直径，半圆基座边缘标注了常用角度刻度，能直接靠在构件边缘完成90度、45度等常用安装角度的校验，不需要额外搭配量角器。直边测量段的刻度做了凹陷蚀刻处理，长期摩擦使用也不会出现标识脱落的问题，半圆基座的圆弧边缘做了加厚处理，靠在木材边缘时不会因为施力出现形变，保证测量基准的稳定性。在实际木工作业场景中，不管是现场裁板前的角度划线、预制钻孔的孔径快速核验，还是修磨完扁钻、木工凿之后检查刃口的锐化角度，都能直接用这一把尺完成，不需要频繁更换塞规、角尺、量角器等多件工具，减少工具收纳负担的同时，也能避免多量具切换带来的测量基准误差。设计阶段特意将角度测量的基准点做了下沉定位凸点，靠在板材边角时能自动卡准顶点，不需要反复对齐调整，测量效率比普通组合角尺提升近四成。直边段的孔径对照孔覆盖了木工常用的自攻螺丝、木销安装孔径范围，加工完钻孔后直接将尺靠过去就能快速判断孔径是否符合安装要求，不用再拿游标卡尺逐孔测量。半圆基座的侧边做了平直基准边，除了角度测量外，也能临时当作短直尺完成小尺寸划线，整体结构没有多余的活动部件，不存在松动错位的风险，适合木工车间多粉尘、易磕碰的作业环境长期使用。整体外形兼顾便携性与测量范围，直边段长度覆盖日常小板材的划线需求，半圆基座的尺寸刚好能揣入工具袋侧兜，不会占用过多收纳空间，测量时的施力点做了圆弧过渡，长时间握持划线也不会硌手。
