重载平板安装式定向工业脚轮结构设计

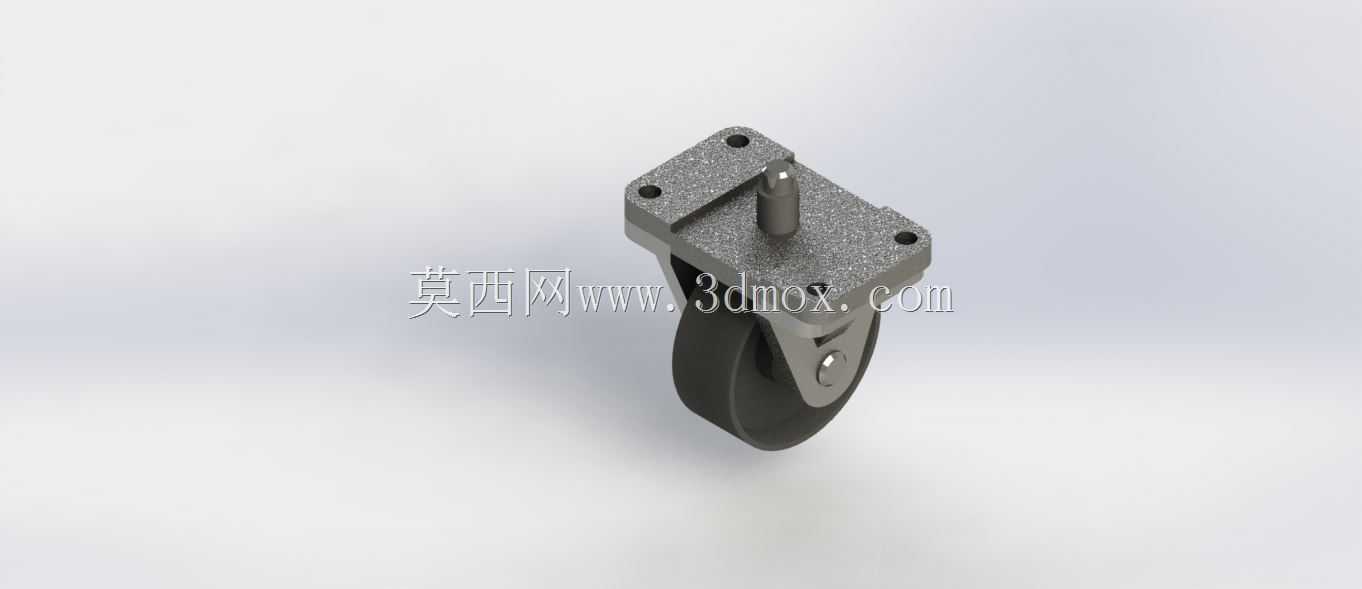

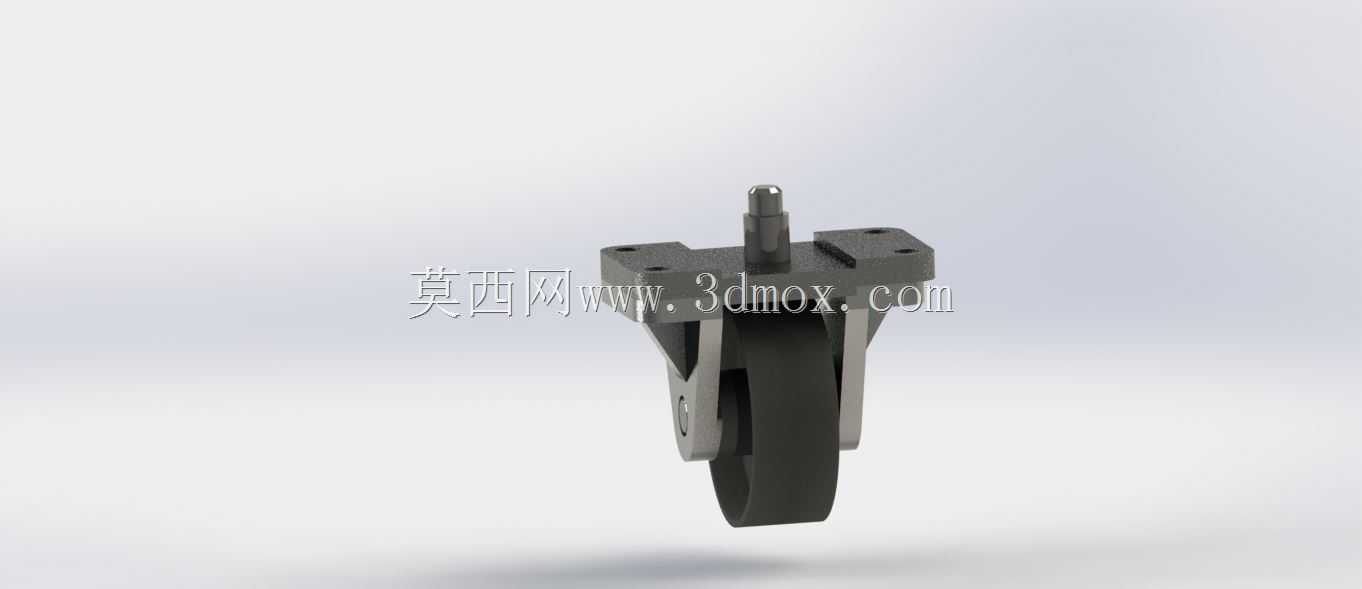

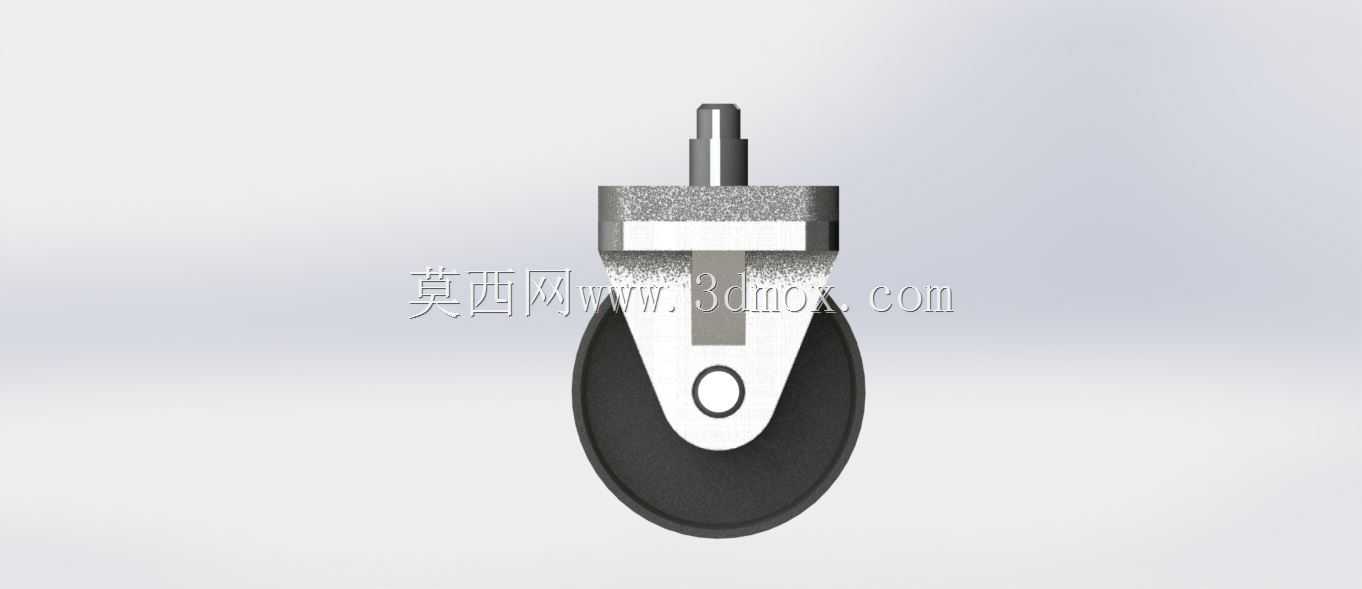

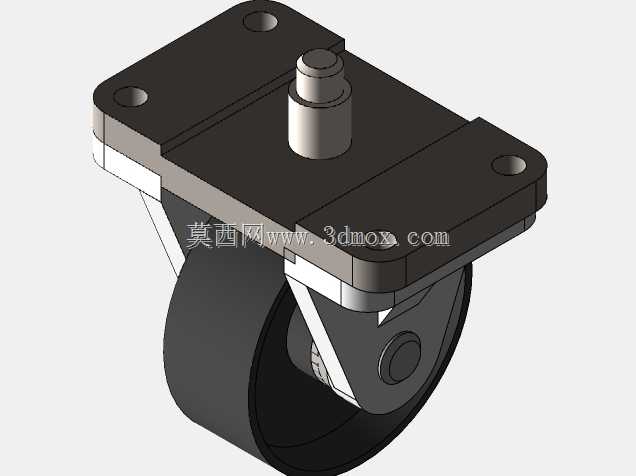

这款定向工业脚轮的设计，首先围绕工业场景重载移动的核心需求展开，常见于重型工装台架、物流周转重载托盘、工业酒店后厨重型设备、车间固定式工位转运底座的配套使用，区别于万向脚轮的转向功能，该款定向轮仅保留直线行进的自由度，在长距离直线转运场景下能避免行进方向偏移，降低推行过程中的方向修正阻力。从结构设计逻辑来看，顶部采用方形平板安装座，座体预留四个沉头安装孔，安装时可直接通过螺栓与设备底部的安装面贴合锁紧，沉孔设计能保证螺栓头完全沉入座体平面内，不会出现凸起干涉设备底座贴合的问题，安装座与轮架之间采用固定铆接结构，取消转向回转间隙，保证轮体始终保持固定朝向，避免重载下转向结构出现窜动晃动。轮体采用单轮实心结构，轮面宽度做了加宽处理，相比窄轮设计能有效降低单位面积的接地压强，在环氧地坪、水泥地面、钢板地面等常见工业地面上行走时，不会因为压强过大压伤地面，同时也能降低滚动阻力，减少推行时的人力输出。轮架采用双侧支撑板夹持轮体的结构，轮轴贯穿两侧支撑板与轮体内嵌的轴承位，轮轴两端做铆压固定，避免重载运行时轮轴脱出，支撑板与顶部安装座之间采用圆弧过渡焊接结构，分散重载下的应力集中点，避免长期交变载荷下出现焊缝开裂的问题。安装边界方面，方形安装座的孔位间距适配市面上多数标准重型设备的底部安装孔距，不需要额外对设备底座进行打孔改造就能直接替换安装，轮体的回转半径完全处于安装座的投影范围内，安装后不会出现轮体超出设备底座边缘的剐蹭风险。设计过程中针对轮体与支架的配合间隙做了严格控制，既保证轮体转动顺畅无卡滞，又避免间隙过大导致轮体运行时出现左右摆晃，轮体材质选用高耐磨的硬质复合材质，兼顾承重能力与耐磨性能，在常规工业环境下长期使用不会出现轮面剥落、开裂的问题，同时硬质轮面的滚动阻力远小于软质脚轮，在重载工况下推行更加省力。不同于轻型家具脚轮的薄壁结构，这款脚轮的所有金属结构件都做了加厚处理，安装座厚度、支撑板厚度都按照额定重载工况的1.5倍安全系数做选型设计，应对车间内偶尔的冲击载荷也不会出现结构变形，适合固定路径的重型设备移位、工位器具长期定点承重移动的使用场景，在不需要频繁转向的直线转运工位上，相比万向轮结构更加耐用，维护成本更低，日常使用仅需要定期清理轮面缠绕的杂物、检查轮轴固定状态即可，不需要复杂的保养操作。
