手提式干粉灭火器外观结构三维建模

本次建模的手提式灭火器，核心应用场景覆盖民用建筑楼道、商用办公场所、工业生产车间、仓储物流库区等各类需要配置初期火情处置设备的区域，是日常消防安全防护体系中最基础也最核心的便携灭火装备。从实际用途来看，该类设备主要针对初期可控的固体可燃物火灾、可燃液体初起火情、带电设备初期火情进行快速处置，依靠内部充装的灭火粉体覆盖燃烧物表面隔绝氧气实现灭火，操作门槛低，无需专业消防培训即可快速上手使用。

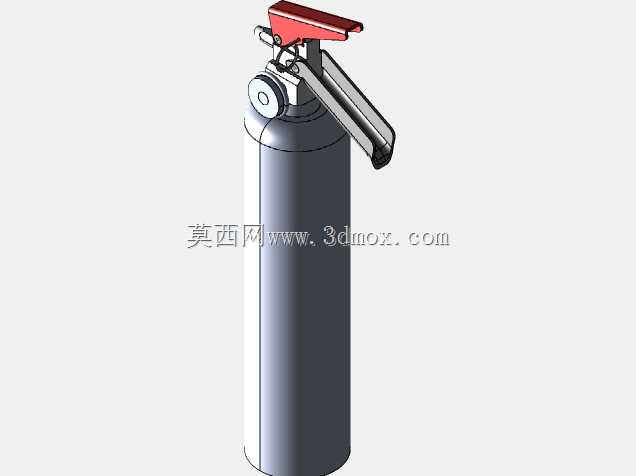

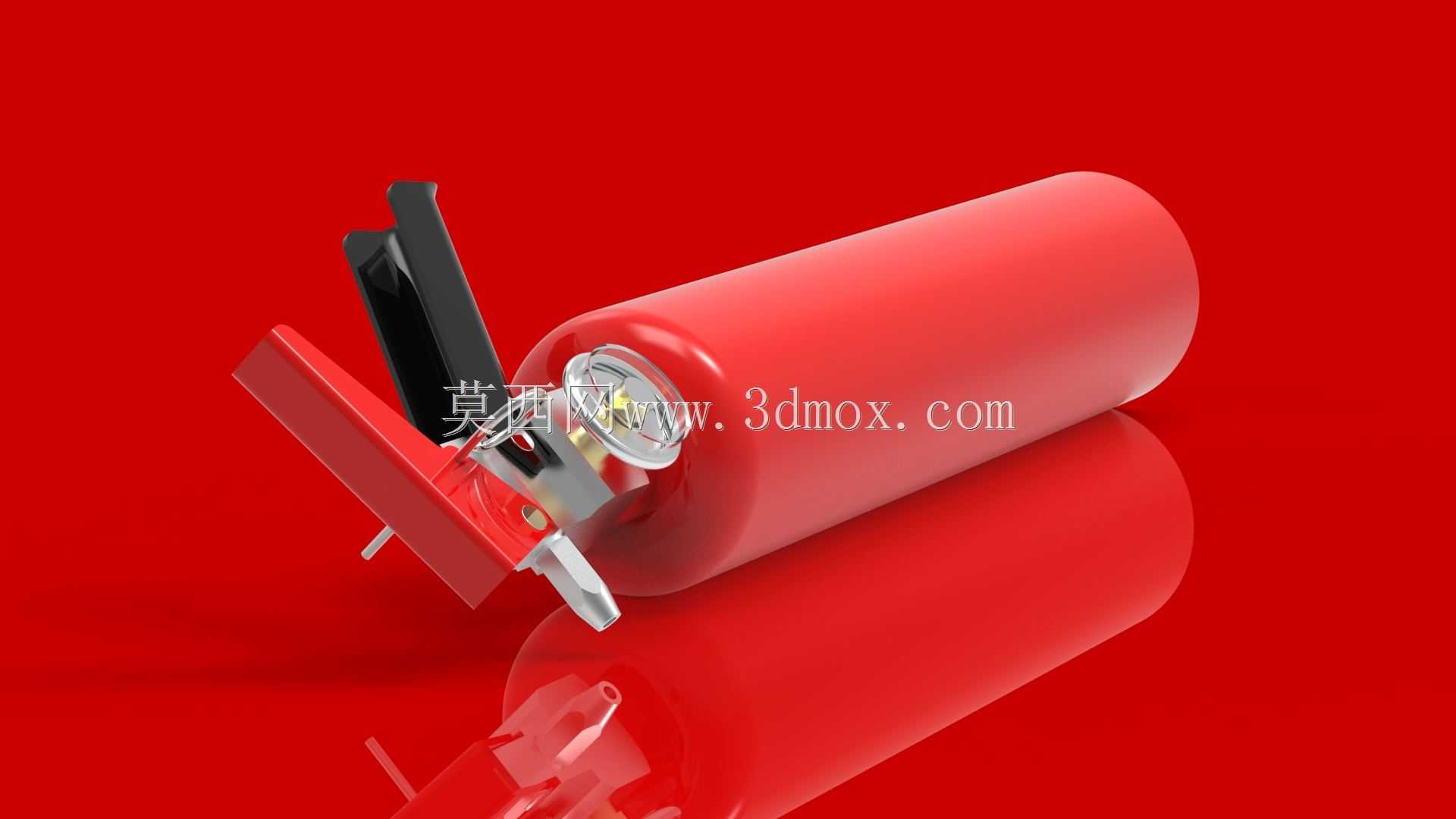

从产品功能特性来看，模型完整还原了灭火器的核心功能结构：顶部的压把结构采用杠杆式力学设计，按压时可带动内部穿刺机构刺破储气瓶密封片，驱动内部干粉通过虹吸管从喷嘴喷出；保险销结构设置在压把之间，可避免日常存放过程中误触压把导致灭火剂误喷；筒体采用无缝承压结构设计，可承受内部驱动气体的长期静压，保证存放周期内的结构稳定性；喷嘴采用导流结构设计，可让喷出的干粉形成均匀散射的覆盖形态，提升灭火效率。

设计思路上，建模过程优先还原真实产品的人机工程尺寸，筒体直径适配成年人单手握持的围度范围，整体高度控制在单手提携时不会蹭碰地面的合理区间，压把的按压行程按成年人手掌施力习惯设置，保证按压操作时施力顺畅无卡滞。筒体底部采用圆弧过渡的封底结构，既可以提升筒体的承压能力，也能让设备直立放置时保持稳定，不会轻易倾倒。顶部的器头部分整合了压力显示结构、压把、保险销、喷嘴接口等多个部件，建模时严格按照实际装配关系做了配合间隙还原，各部件之间不存在干涉问题，可直接用于结构装配演示、消防科普动画制作等场景。

外形尺寸与安装边界方面，该类手提式灭火器的整体外径控制在120mm左右，含压把总高度约450mm，日常放置在壁挂式消防箱内时，需要预留至少150mm的前部操作空间，保证取用的时候手部可以顺利握住压把部位拔出保险销；如果放置在落地式灭火器支架上，需要保证设备周围1米范围内无遮挡物，避免紧急情况下无法快速取用。虹吸管的长度设置为延伸至筒体底部靠近侧壁的位置，可保证筒体内灭火剂剩余量较少时依然可以顺利吸出，减少灭火剂残留浪费。筒体表面的红色涂层按照消防器材规范的色号设置，辨识度极高，在烟雾环境下也能快速被发现。
