车间圆桶周转移动承载小车结构设计

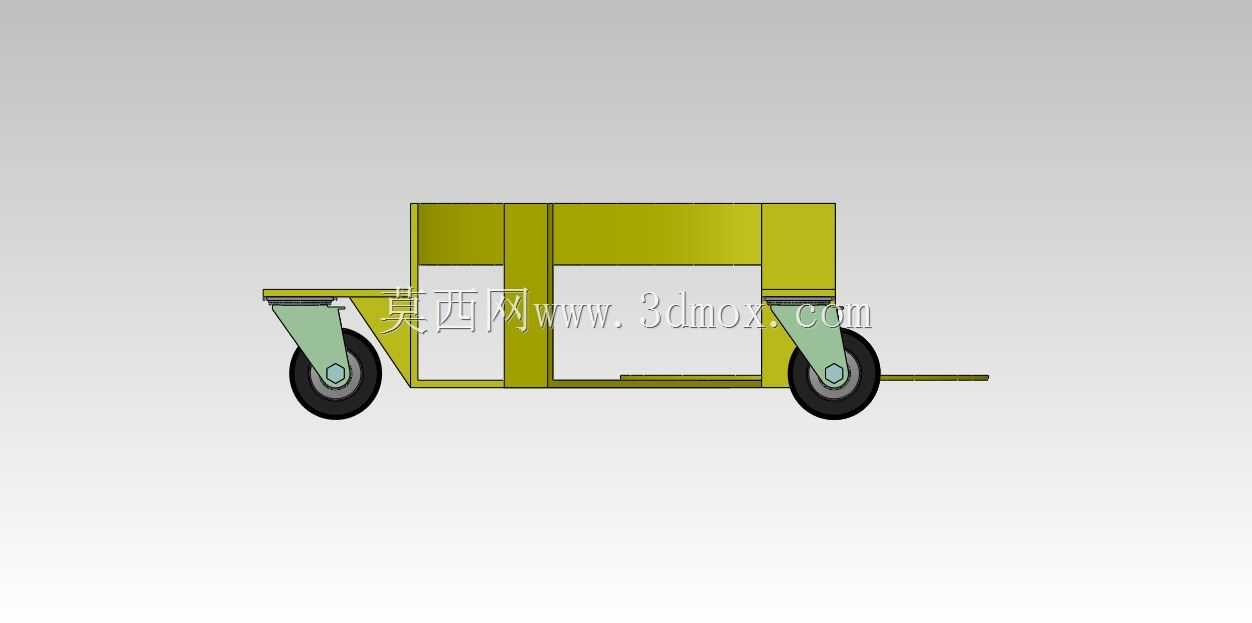

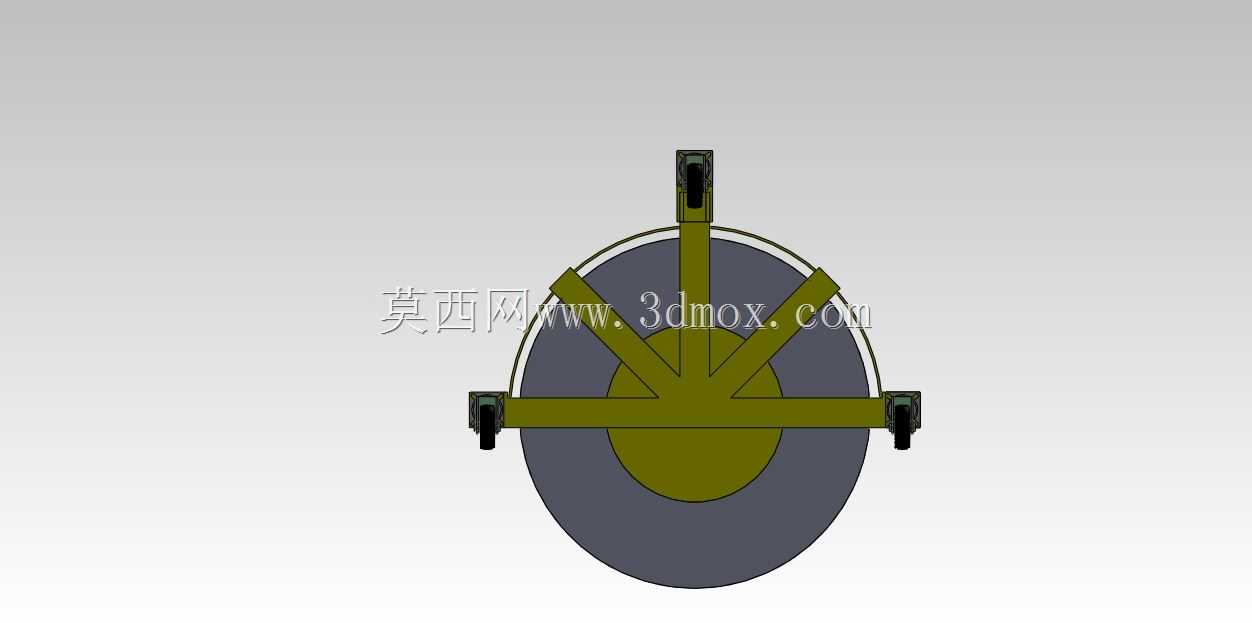

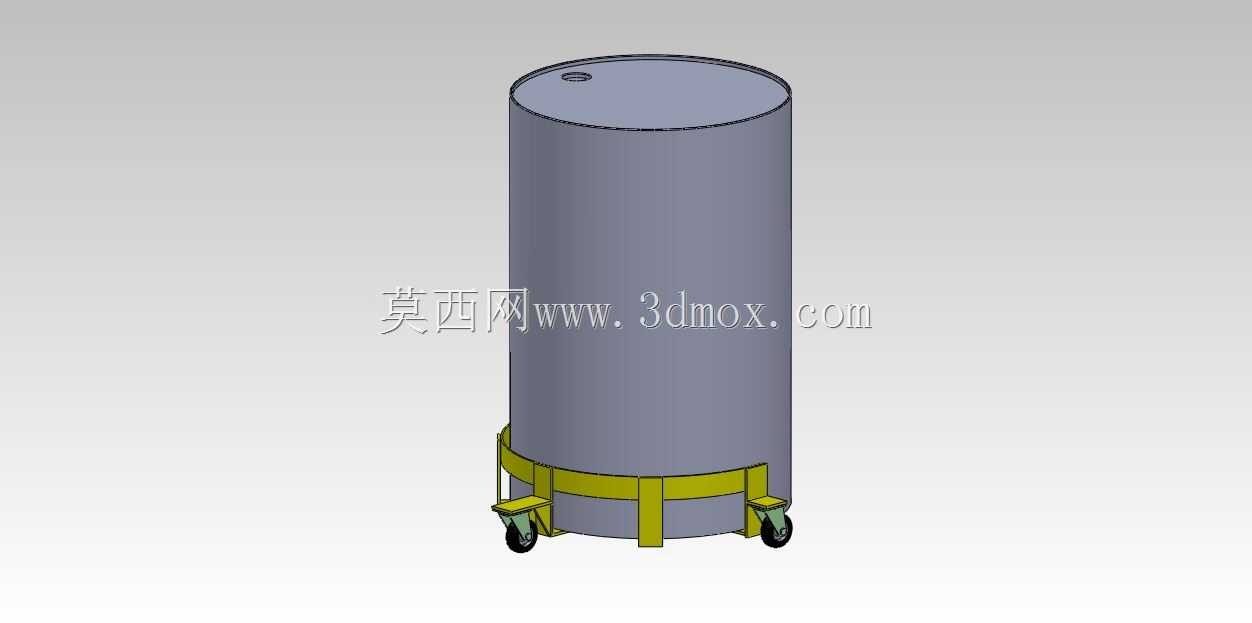

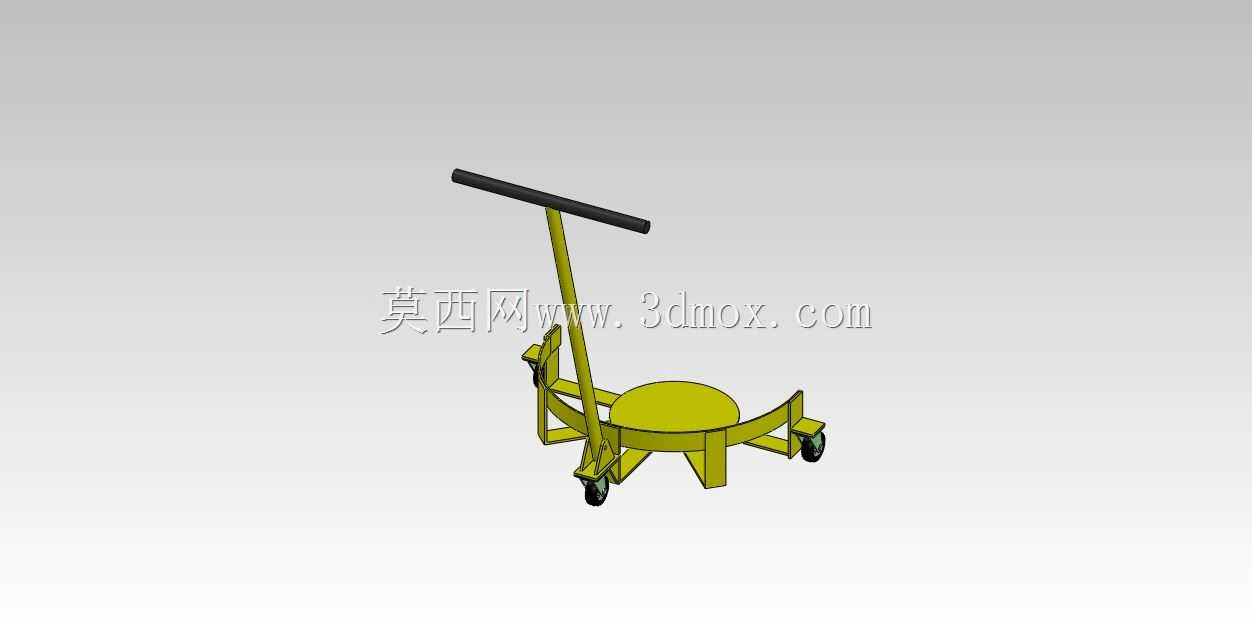

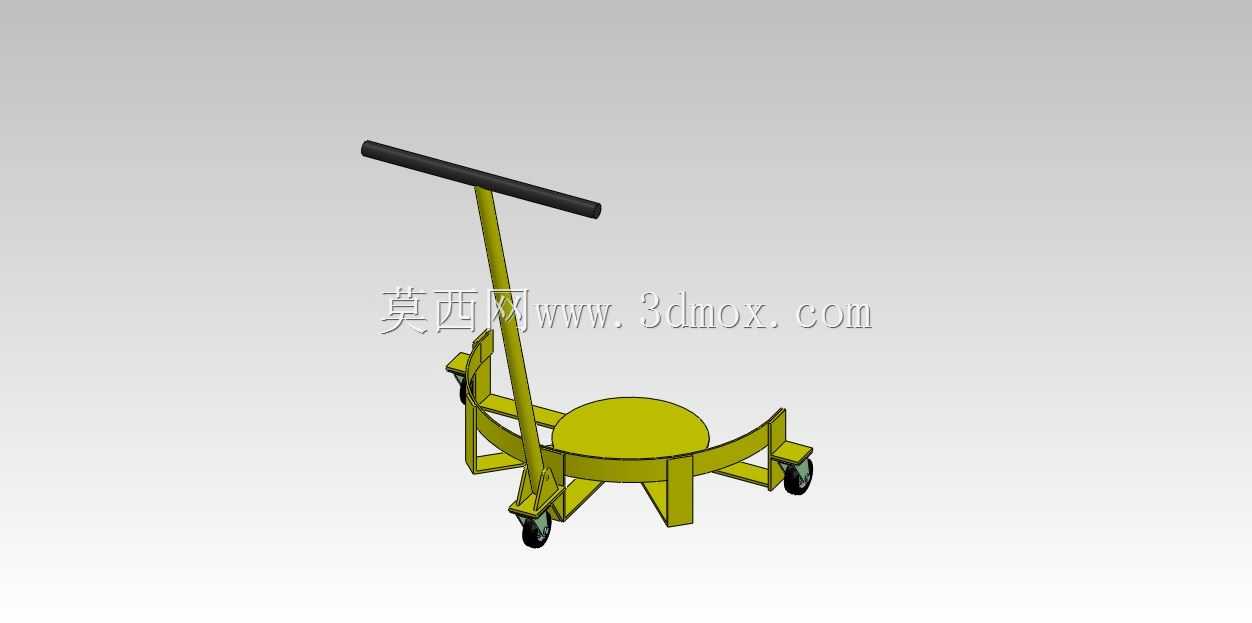

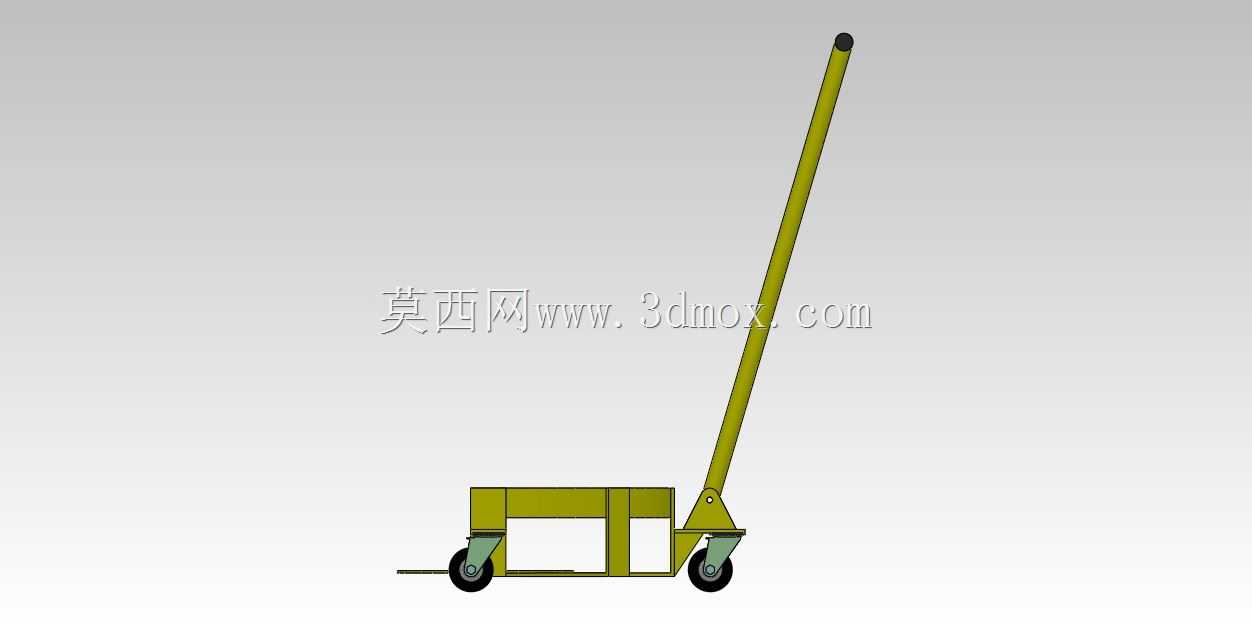

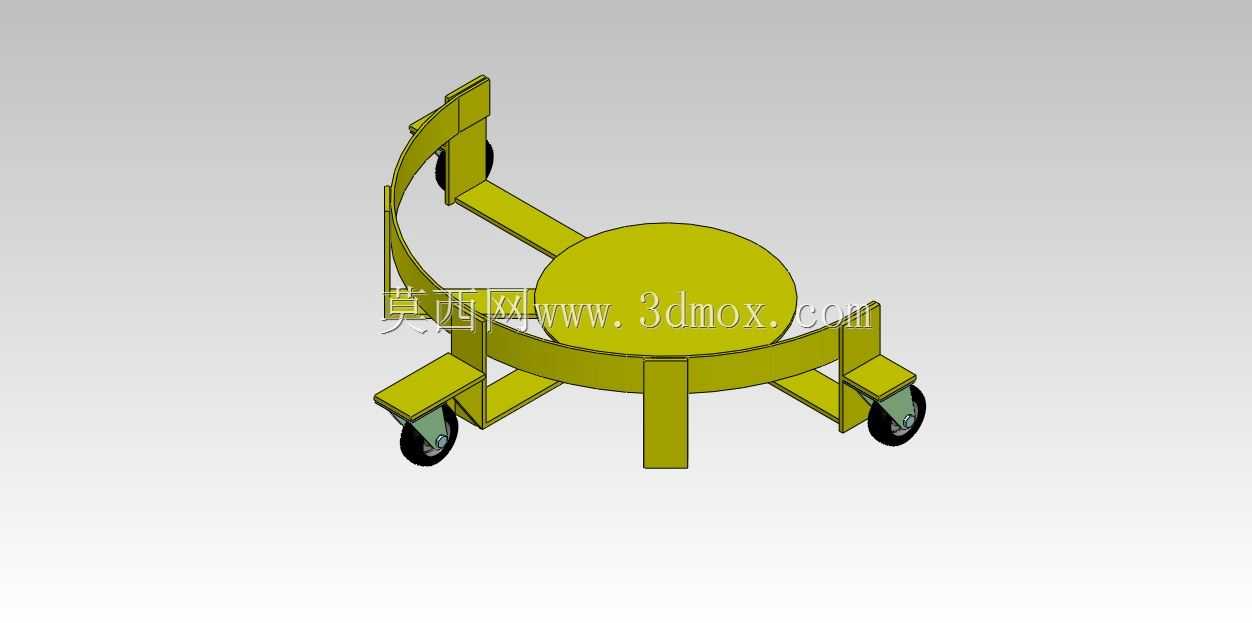

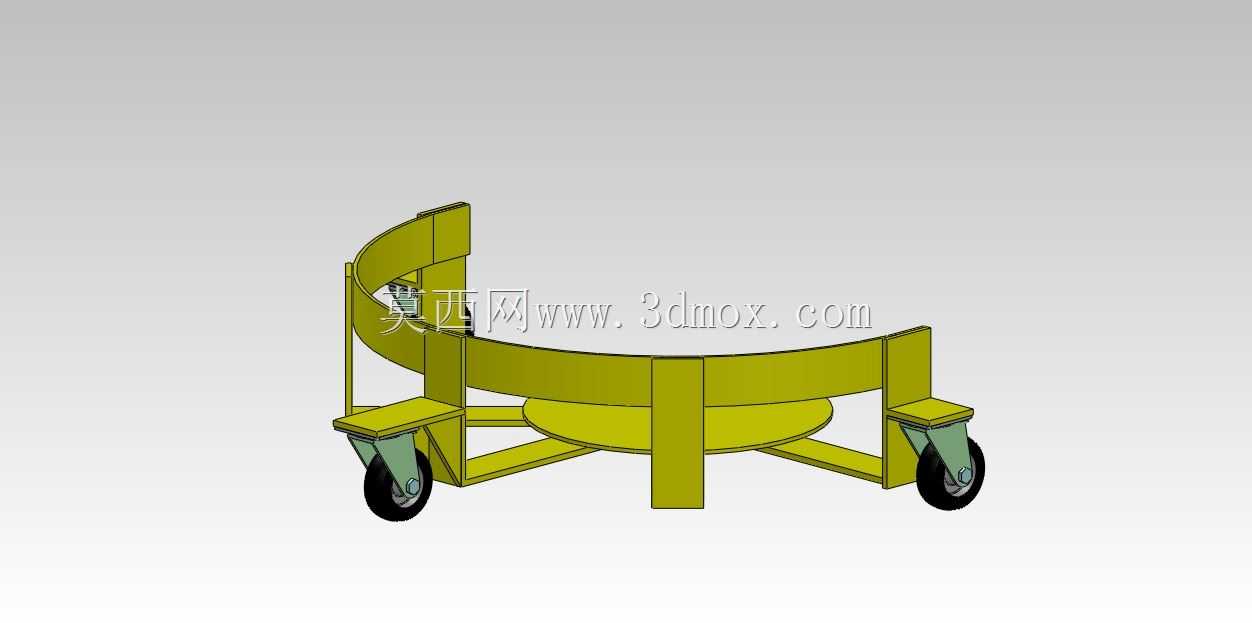

这款承载小车主要面向生产车间内圆柱类桶装物料的短距离转运场景，常见于化工原料存储区、油品分装工位、涂装调漆间、粮油加工车间等需要频繁移动桶装物料的作业区域，解决人工徒手搬抬圆桶劳动强度大、转运过程易磕碰桶身、地面滚动圆桶易造成物料洒漏的实际问题。从结构设计逻辑来看，整体采用开放式环抱式框架布局，底部设置圆形承载托台，托台直径匹配常规工业用200L标准圆桶的底部外径，托台边缘做圆弧过渡处理，避免圆桶放置时刮蹭桶底涂层；框架侧围采用弧形挡边结构，挡边弧度与圆桶侧壁曲率完全贴合，转运过程中可限制圆桶的水平窜动，无需额外设置绑带即可保证桶身在小车移动时不会侧翻，适配常规高度的立式圆桶放置，放置时无需精准对位，作业人员可直接将圆桶顺着弧形开口推入承载位，单人即可完成上料操作。行走机构采用四个万向脚轮布局，脚轮安装位置向外延伸出框架主体，扩大支撑跨距，保证满载状态下小车推行时的稳定性，即使经过车间地面的小型接缝、坡度不超过5度的缓坡也不会出现倾翻风险；脚轮选用带硬质橡胶胎面的工业脚轮，推行时噪音低，不会划伤环氧地坪地面，其中两个对角脚轮可根据实际使用需求加装刹车结构，在定点取放料时锁定轮体，避免小车滑动。整体框架采用等边角钢焊接成型，所有焊接位置做打磨去毛刺处理，表面喷涂防锈漆适配车间多粉尘、偶尔有液体溅落的作业环境；框架底部设置多根横向加强筋，连接侧围挡边与中心承载托台，保证满载时托台不会出现下凹变形，额定承载重量可满足常规满装工业圆桶的承重需求。安装边界方面，小车整体外轮廓宽度略大于标准圆桶直径，可顺利通过车间常规宽度的人行通道、货梯入口，弧形开口的高度低于圆桶重心位置，推入圆桶时无需将桶抬升过高，降低作业人员的操作负荷；推行把手与侧围框架一体化成型，把手高度适配成年人站立推行的舒适高度，长时间推行不会造成手臂过度疲劳。在实际使用中，这类小车可替代传统的手动液压桶夹完成短距离的工位间转运，对于空间狭窄、大型搬运设备无法进入的作业区域适配性更强，结构简单易维护，脚轮磨损后可单独更换，后期维护成本极低，框架无易损结构，正常使用场景下使用寿命可达十年以上。
