高层作业用桶式物料吊运提升装置

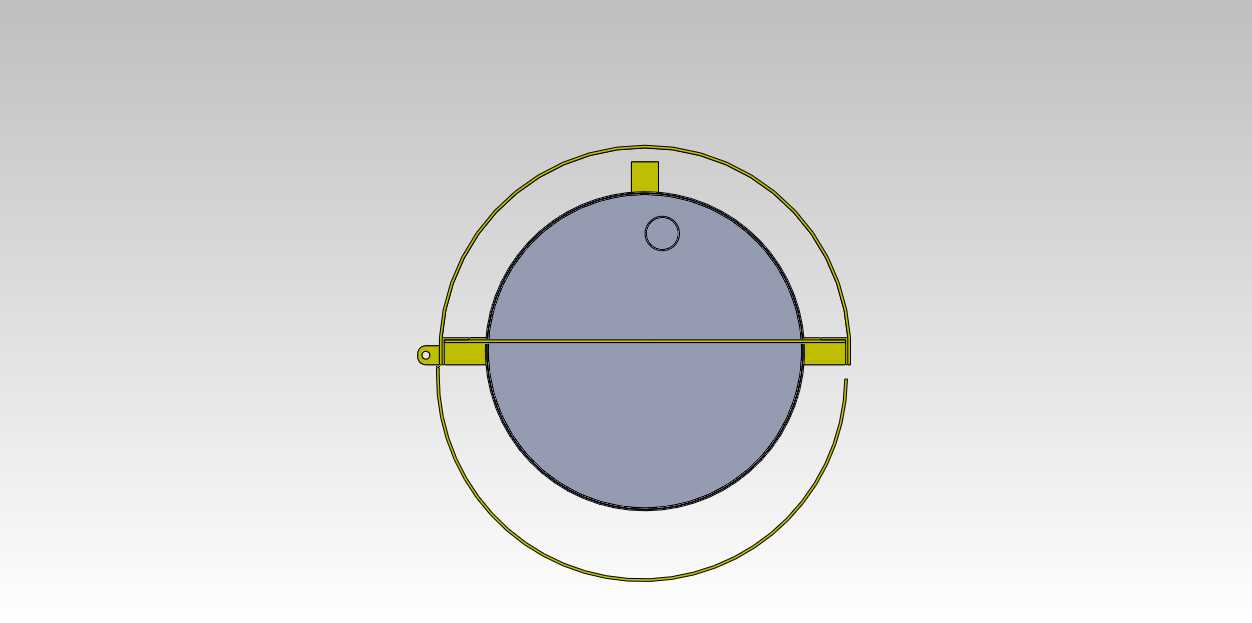

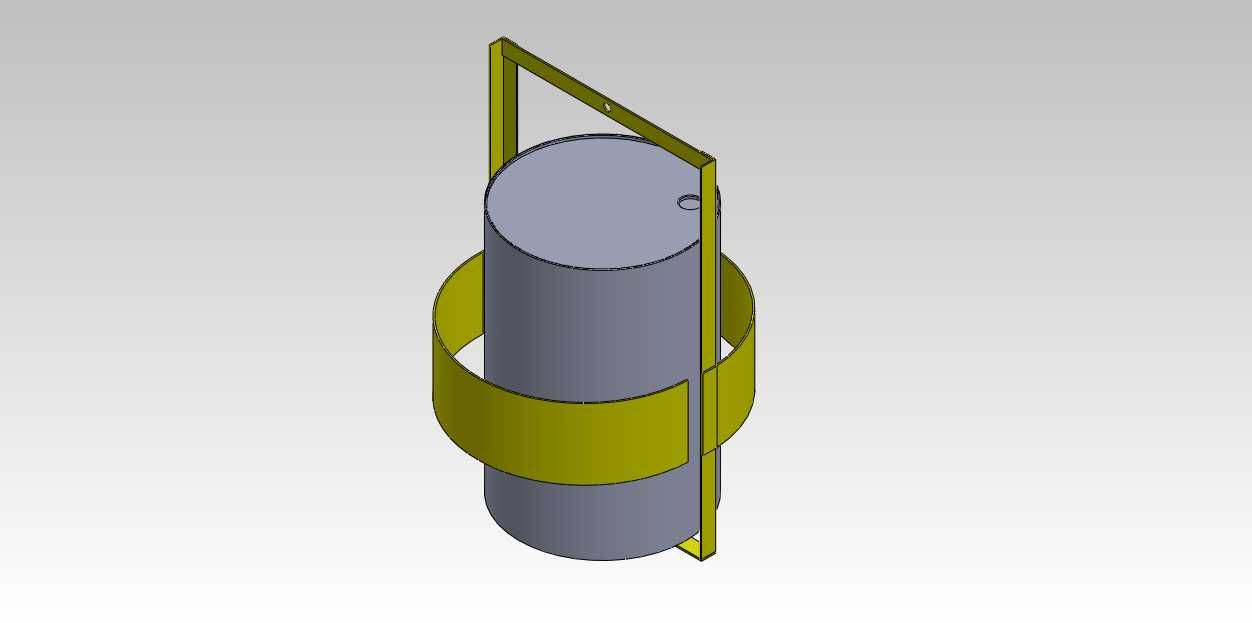

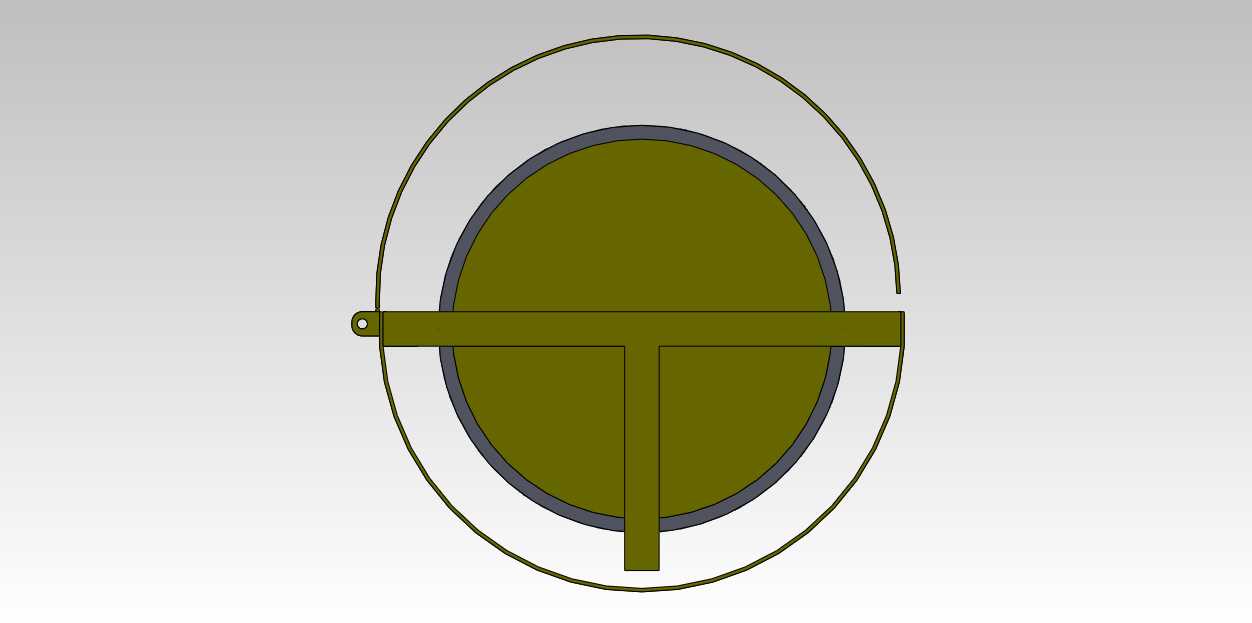

　　在建筑外立面施工、仓储高层货架补货、工业罐体顶部检修这类需要将桶装物料垂直输送至高处的作业场景里，常规的绳索捆绑吊运方式存在桶身滑脱、物料倾洒的安全隐患，尤其是盛装涂料、润滑脂、化学助剂这类密封桶装物料时，捆绑点的受力不均很容易导致桶体变形，甚至在起升过程中出现松脱坠落的风险，这类辅具的结构合理性直接关系到高空作业的现场安全。这款桶式吊运装置的结构设计完全围绕桶装物料的夹持固定需求展开，主体采用环抱式箍带配合竖向导向架的组合结构，环形箍带的内径适配市面主流的200L标准工业包装桶外径，箍带宽度设置在120mm，接触桶身的内侧做了微弧度贴合处理，避免窄边箍带在承重时对桶身造成局部压痕，甚至挤破薄壁包装桶。

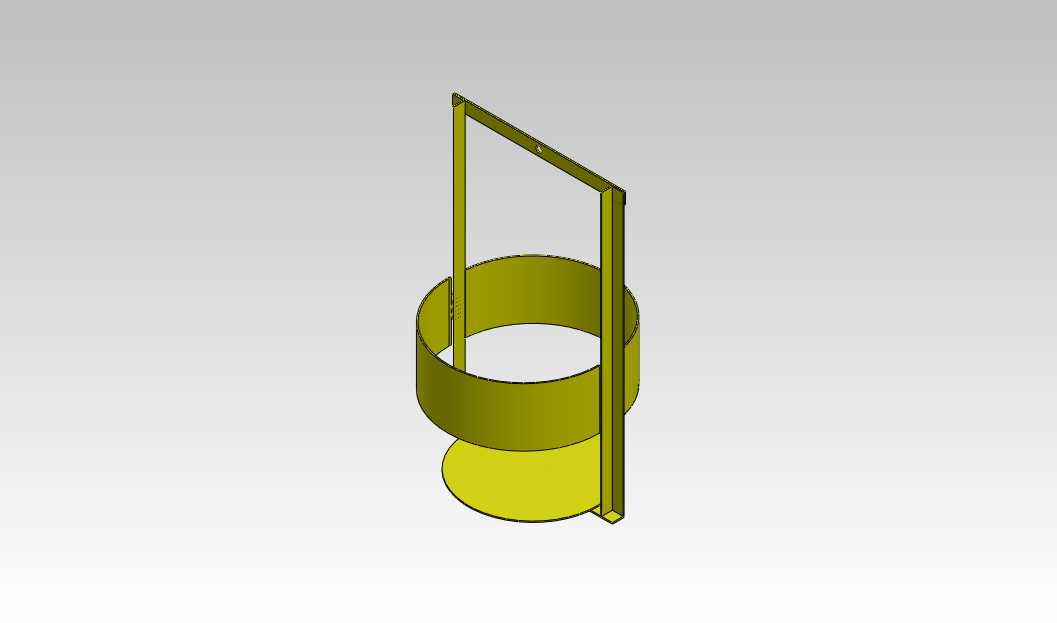

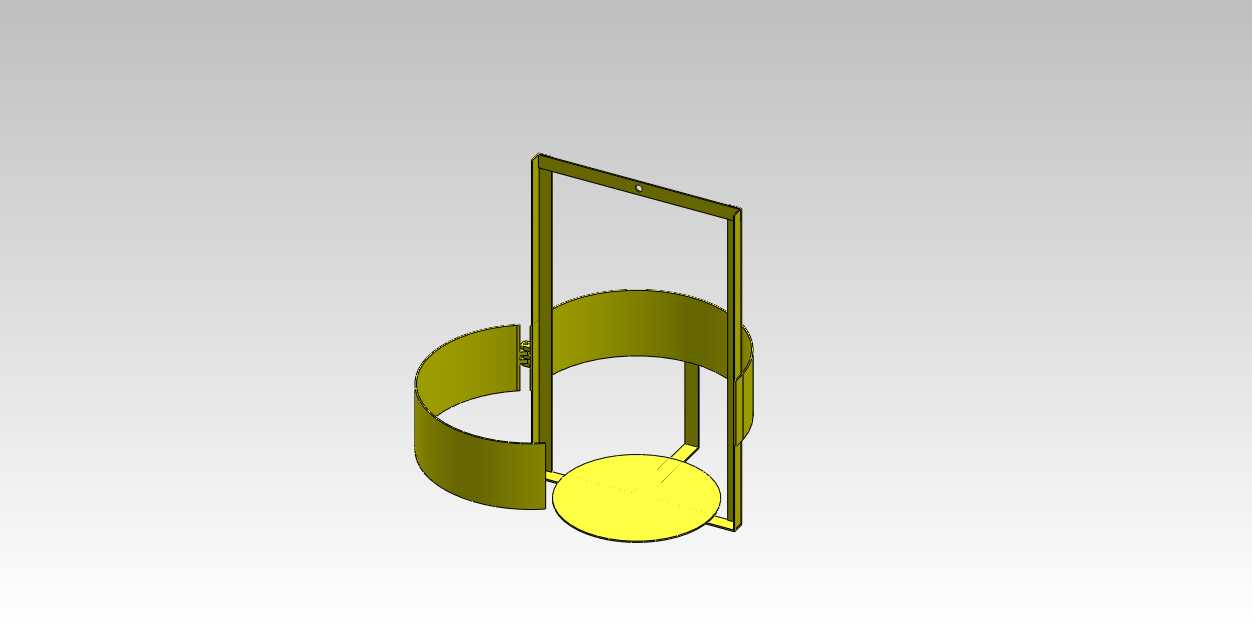

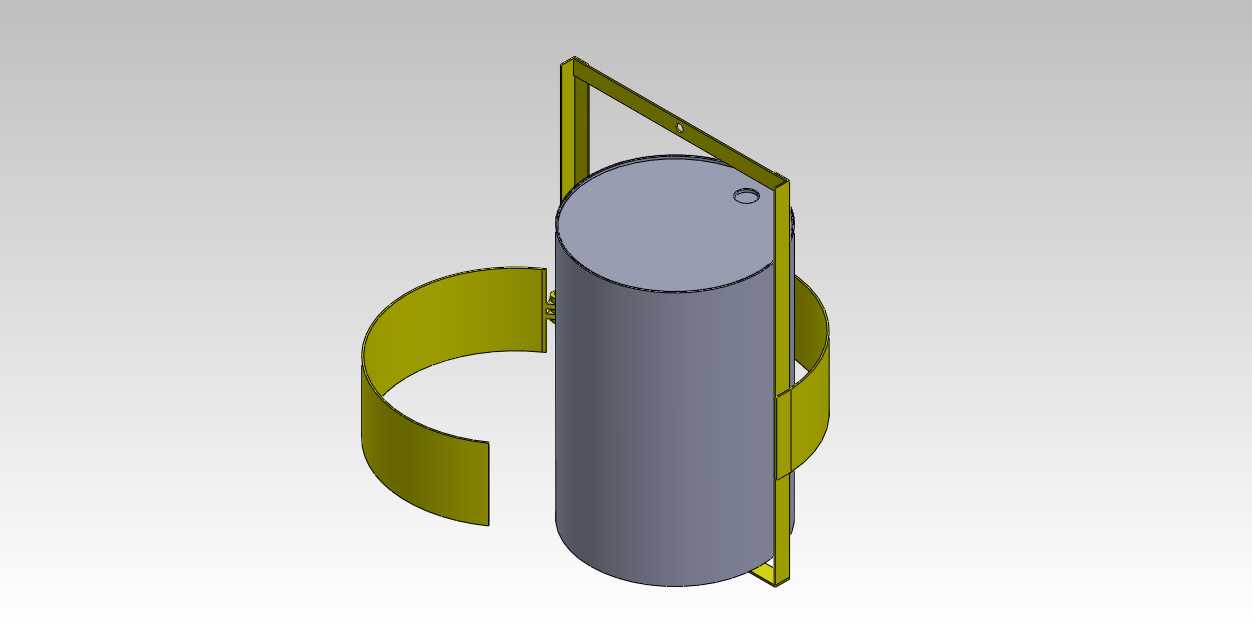

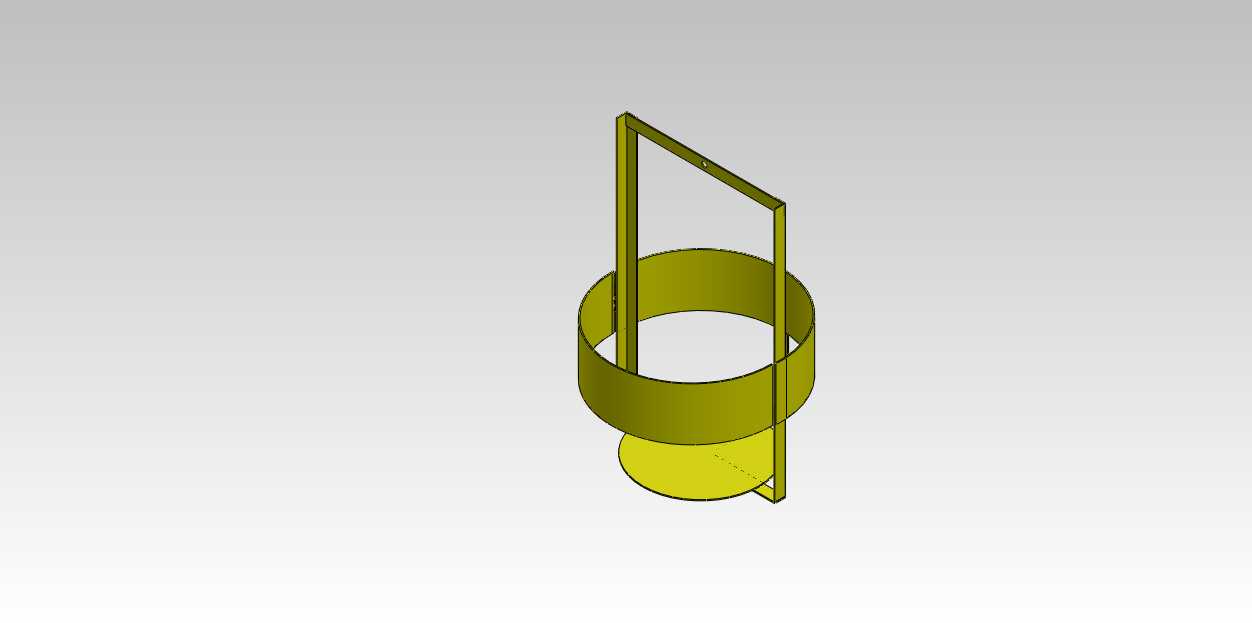

　　竖向的导向架采用矩形截面型钢弯折成型，顶部设置的吊耳孔直接适配常规起重机、电动葫芦的吊钩连接尺寸，不需要额外搭配转接吊具，现场作业时可以直接挂接在起升设备的吊钩上，减少辅具转接带来的承重冗余。箍带与竖向导向架之间采用滑动连接结构，当吊索起升时，竖向架首先受力抬升，带动环抱箍带沿竖向导轨向上滑动，自动收紧卡在桶身的中上部位置，这个受力位置刚好是桶装物料的重心偏上区域，起升过程中桶身不会出现倾斜晃荡，即使遇到现场阵风或者起升启停的惯性冲击，桶体也能保持竖直状态，不会出现物料倾洒的问题。从安装边界来看，整个装置的最大外轮廓尺寸控制在直径850mm、高度1200mm以内，在狭窄的建筑施工电梯、货架巷道内都能顺利周转，不会因为辅具体积过大影响通行。装置本身没有设置复杂的锁止机构，依靠起升过程中的重力自动实现箍带收紧，下放至地面后吊索松弛，箍带会自动松开，作业人员不需要额外操作解锁机构，单人就能完成桶身的挂载与拆卸，单桶挂载的作业耗时不超过10秒，相比传统的绳索捆绑方式效率提升60%以上。

　　设计过程中特意规避了突出的棱角结构，所有型钢的裁切边缘都做了圆角打磨处理，避免作业过程中剐蹭桶身标签或者划伤作业人员的防护手套，竖向导向架的两根立柱间距刚好卡在桶身的两侧，起升过程中可以限制桶身的周向转动，即使在起升高度超过20米的高层作业场景下，桶身也不会在空中打转，方便高处作业人员直接对接接料位置，不需要额外牵拉缆风绳调整桶体朝向。箍带的承重冗余按照额定载荷的3倍做结构校核，即使桶内盛装密度较大的液态物料，整体重量达到满负载状态，结构也不会出现塑性变形，日常存放时可以直接套在备用桶身上，不需要额外的存放支架，现场收纳不会占用过多的仓储空间。

　　针对不同高度的桶装物料，箍带的竖向滑动行程预留了300mm的调节量，既可以适配标准高度的200L工业桶，也能兼容部分矮款的100L、120L包装桶，不需要更换辅具就能满足不同规格桶装物料的吊运需求，在多品类物料混合输送的作业现场，不需要频繁切换吊运辅具，减少现场辅具的配置数量。整个装置的受力路径非常清晰，吊耳承受的垂直载荷通过两根竖向立柱直接传递到环抱箍带，载荷均匀分布在桶身的整圈接触面上，不会出现局部应力集中的问题，长期重复使用也不会出现结构疲劳开裂的问题，日常维护只需要定期检查铰接点的磨损情况即可，不需要复杂的润滑或者校准作业，适合工地、仓库这类维护条件有限的作业场景使用。
