铣床Z轴数控编码器安装结构设计

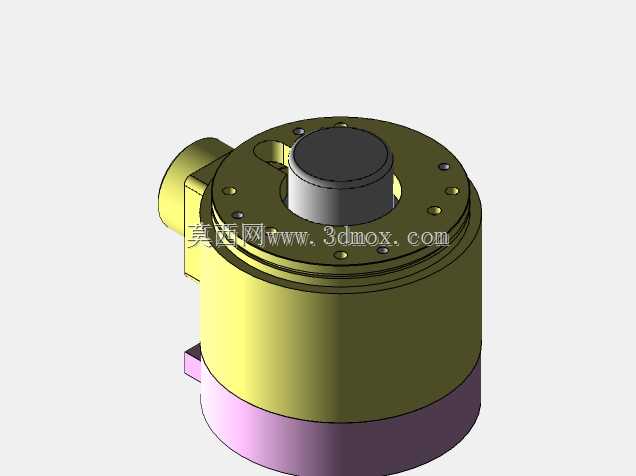

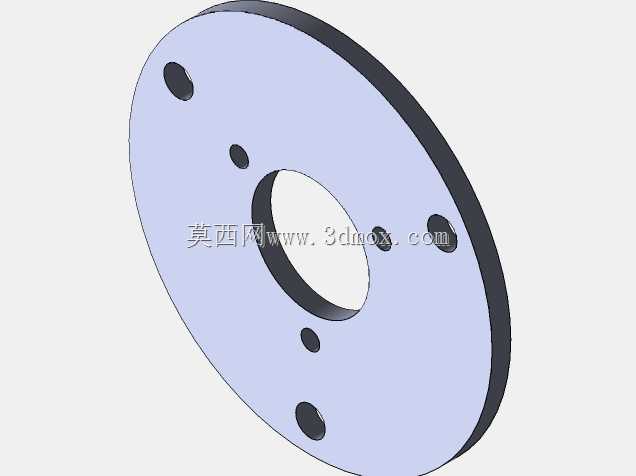

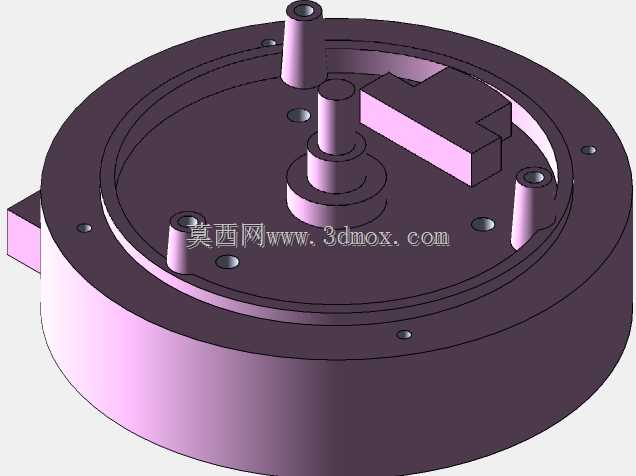

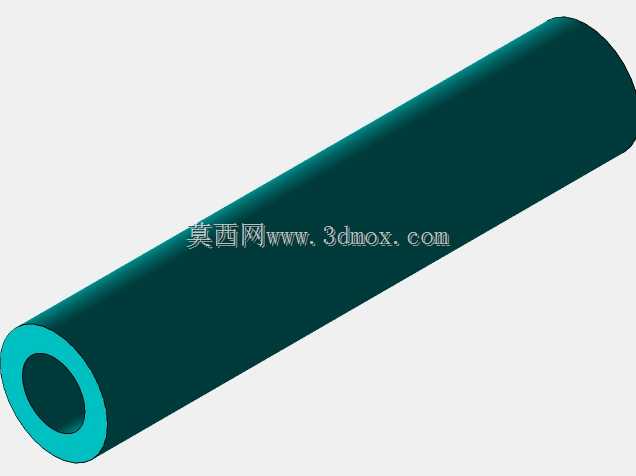

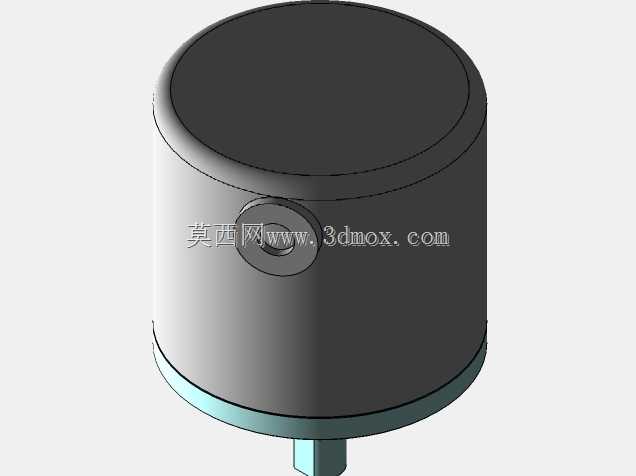

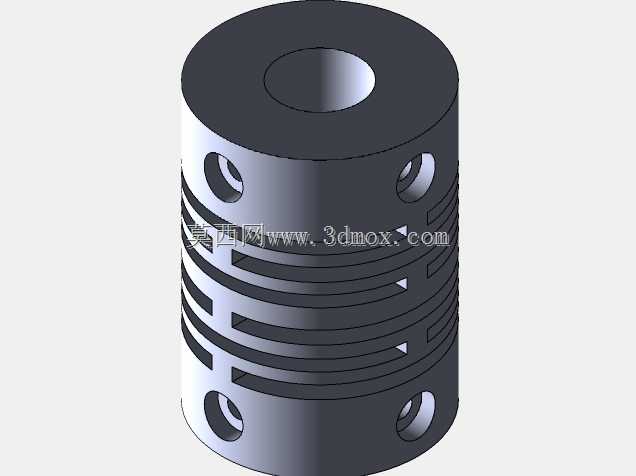

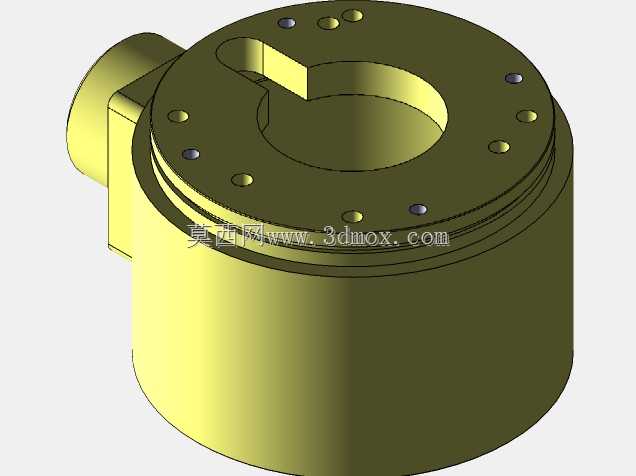

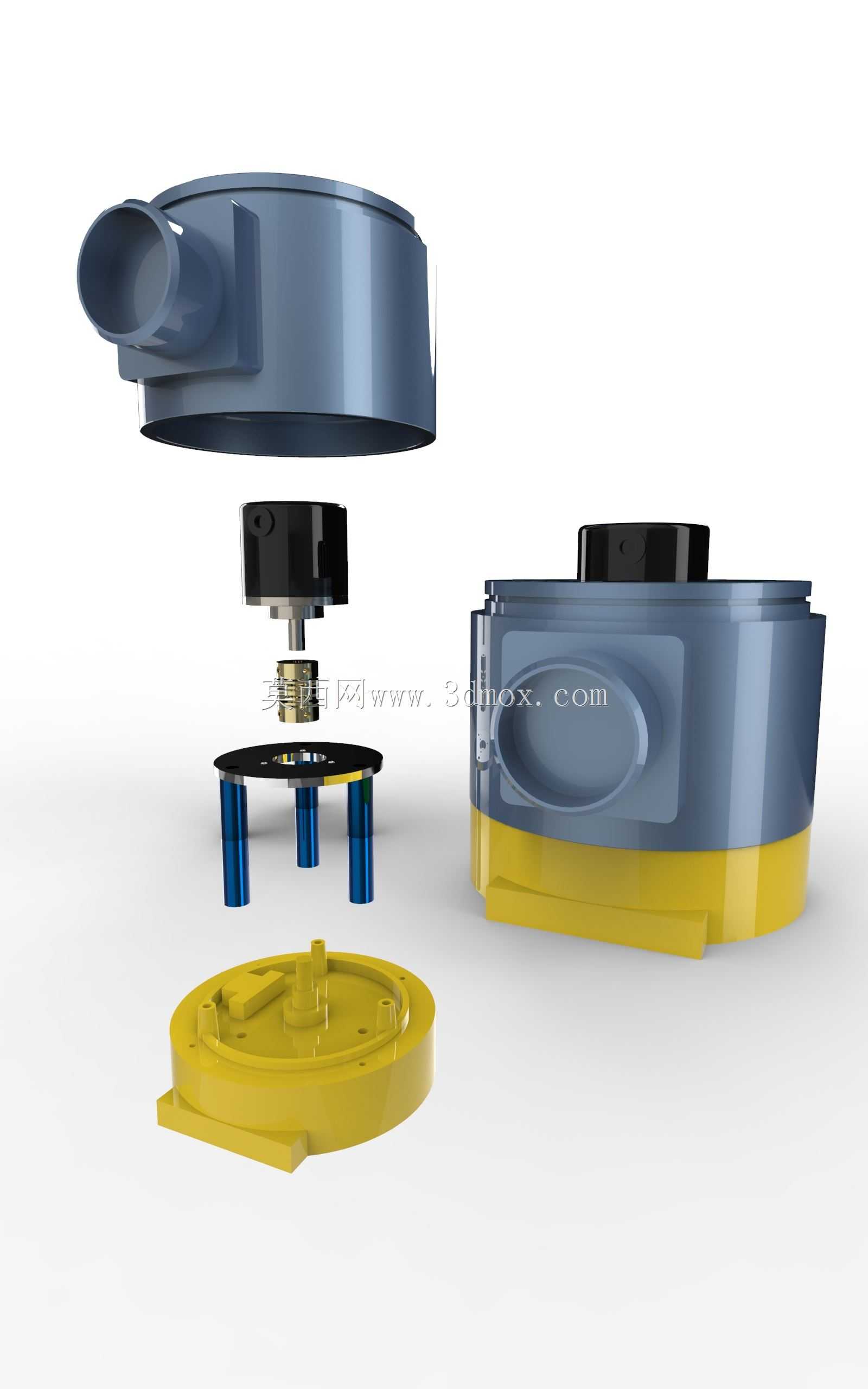

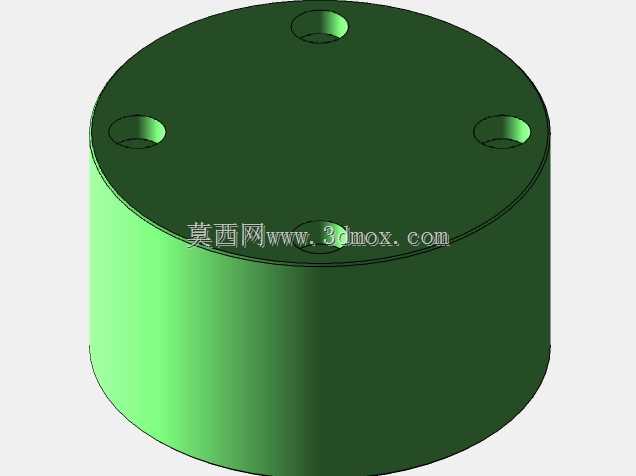

在普通立式铣床的数控化改造作业中，Z轴的位置反馈精度直接决定了轴向进刀的尺寸控制能力，这套安装结构正是针对铣床Z轴的编码器加装需求设计，解决了原有铣床无闭环位置反馈、手动进刀精度不足的问题。整套结构采用分层堆叠的装配逻辑，从下到上依次设置安装底座、支撑立柱、码盘固定座、读头安装架以及上部防护壳体，所有部件的安装基准都与Z轴丝杠的同轴度做了适配，避免偏心带来的检测误差。安装底座采用带定位凸台的法兰式结构，直接固定在Z轴滑台的原有安装孔位上，不需要对床身做额外的打孔攻丝改造，适配市面上多数普通立式铣床的Z轴滑台端面尺寸，安装边界控制在直径180mm、总高度120mm的圆柱空间内，不会和Z轴的行程限位块、导轨防护罩产生运动干涉。支撑立柱采用三根等距分布的圆柱支脚，既为中间的码盘和读头留出了足够的装配调试空间，也能保证整体结构的抗振性能，抵消铣床铣削加工时产生的高频振动对编码器检测精度的影响。码盘固定座直接与Z轴丝杠的延伸轴端连接，采用紧定螺钉加定位销的双重固定方式，保证码盘与丝杠同步转动无相对滑移，读头安装架预留了径向和轴向的调节长孔，安装时可以微调读头与码盘的间隙，保证信号读取的稳定性。上部防护壳体做了侧向走线的开孔设计，编码器的信号线可以从侧方引出接入数控系统，同时壳体与底座之间采用止口配合，能够阻挡铣削加工产生的切屑、切削液进入结构内部，避免污染码盘和读头。设计时特意将上盖做了隐藏式处理，既方便现场安装时的调试操作，也能在日常维护时快速拆开检查内部部件的紧固情况，不需要整体拆卸整个安装结构。这套结构充分考虑了铣床现场的加工工况，所有外露部件都做了相应的防护处理，安装时不需要改动原有设备的核心结构，能够快速完成普通铣床Z轴的位置反馈加装，实现Z轴进刀的闭环控制，提升铣削加工时的轴向尺寸精度，尤其适合小型加工坊对旧铣床的数控化升级改造场景，在不更换原有床身的前提下，大幅提升设备的加工精度控制能力。
