数控铣削技能训练用异形槽板材构件

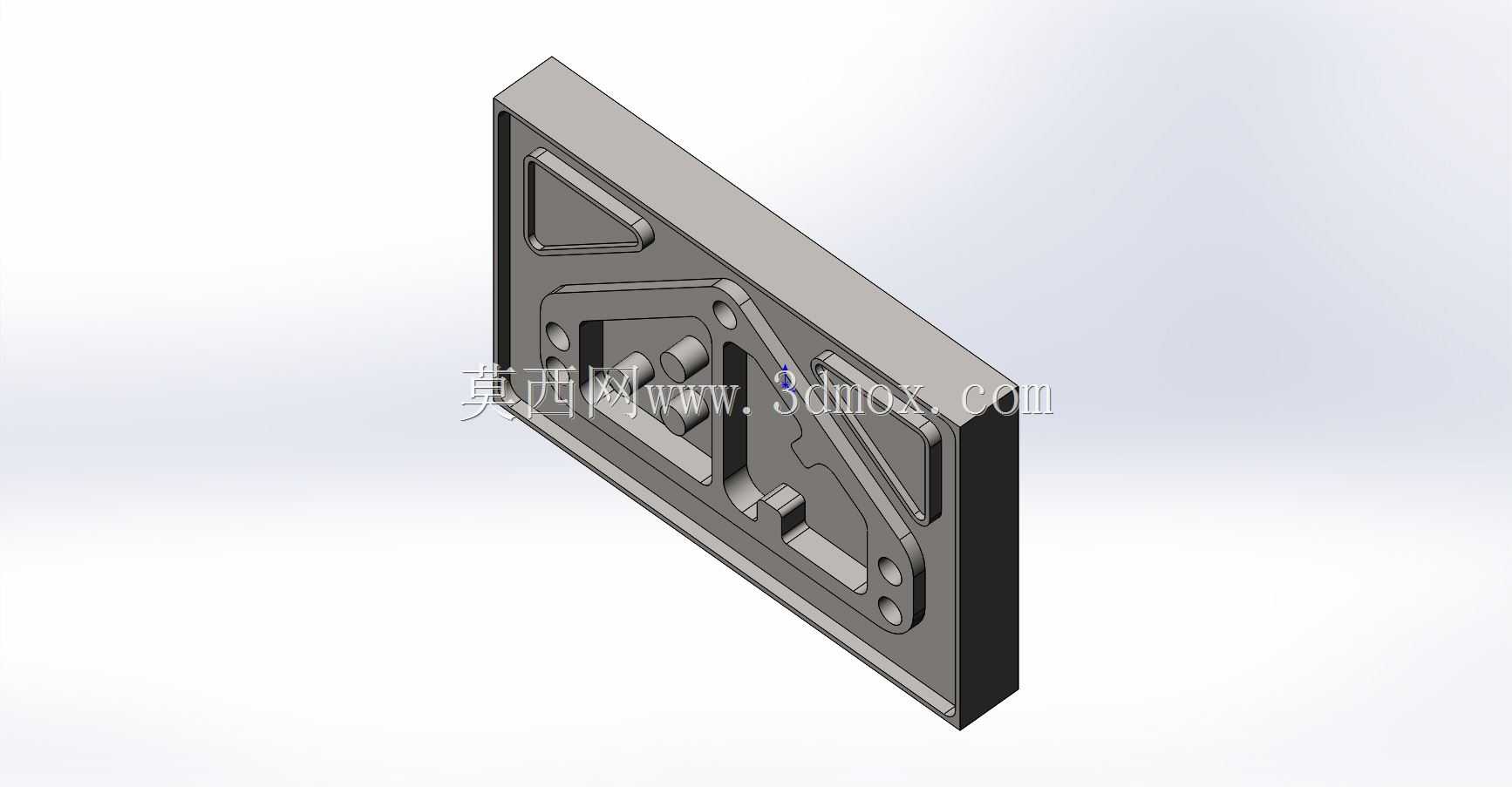

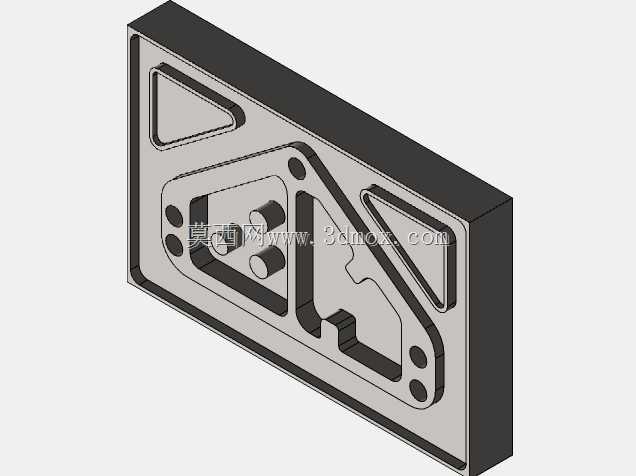

这款板材构件主要面向数控铣削操作技能的实操训练场景，是职业院校、企业岗前铣工培训环节常用的实操载体，区别于量产工业零件，它的结构设计完全围绕铣削加工的核心技能点排布，没有冗余的功能结构，能让参训人员在单块坯料上完成多类铣削工序的练习，不用频繁更换装夹与坯料，提升实训环节的效率。构件整体采用矩形平板坯料加工，外轮廓为规整直角矩形，厚度方向尺寸统一，装夹时可直接采用平口钳夹持侧边，不需要设计专用夹具，适配绝大多数实训车间的通用铣床装夹条件，坯料可直接选用常规轧制铝板或低碳钢板，原材料获取门槛低，适合批量制备实训耗材。从结构设计逻辑来看，构件表面集成了多类铣削加工常见特征：包含不同深度的平面铣削区域，用来练习面铣刀的走刀路径规划、进给参数匹配与平面度控制；带有封闭异形型腔结构，型腔转角处设置了不同半径的圆角，可用来练习立铣刀的型腔铣削、转角接刀处理、分层下刀参数设置；同时分布有多个不同直径的通孔与沉孔，覆盖钻孔、扩孔、锪孔的工序练习；还有斜向布置的凸台与凹槽结构，用来练习坐标系旋转、刀具半径补偿的实操应用，所有特征的加工深度都控制在常规实训铣床的行程范围内，不会出现超程无法加工的问题。构件的非加工面保留坯料原始平面，加工区域的特征排布避开了装夹受力区域，铣削过程中不会因为夹持力不足导致工件窜动，各特征之间预留了足够的走刀安全距离，新手操作时即使出现走刀路径偏差，也不会刮伤已加工完成的其他特征，降低实训过程中的废品率。在实际实训应用中，参训人员可通过该构件完成从图纸识读、工艺路线编排、刀具选型、坐标系设定、参数调试到最终尺寸检测的全流程训练，所有特征的尺寸公差都设置在普通数控铣床可达到的经济精度范围内，不会出现超出设备加工能力的精度要求，能直观反映参训人员的铣削操作水平，也方便实训指导老师对加工结果进行量化评判。
