可拆解式棘轮扳手结构设计方案

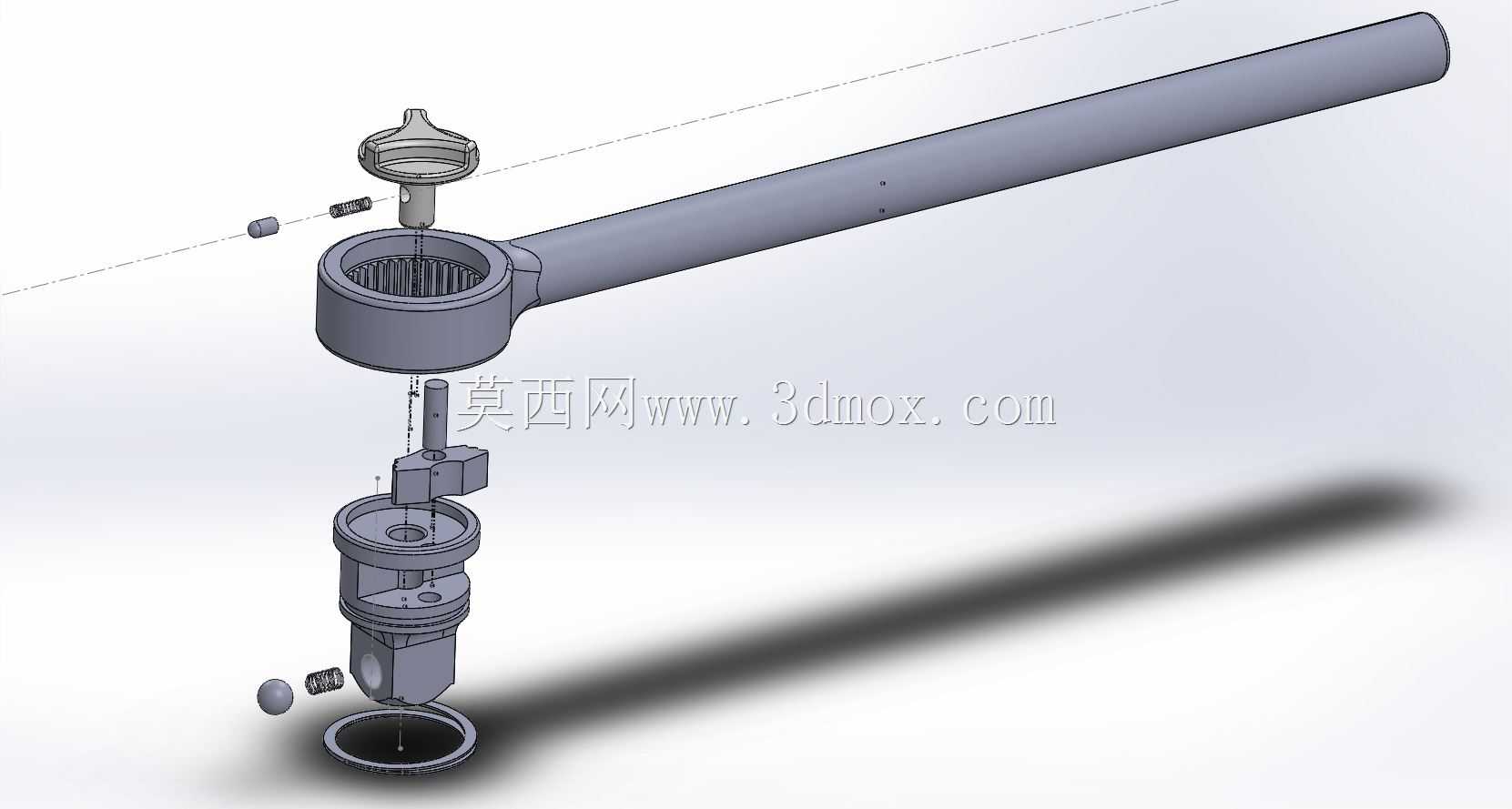

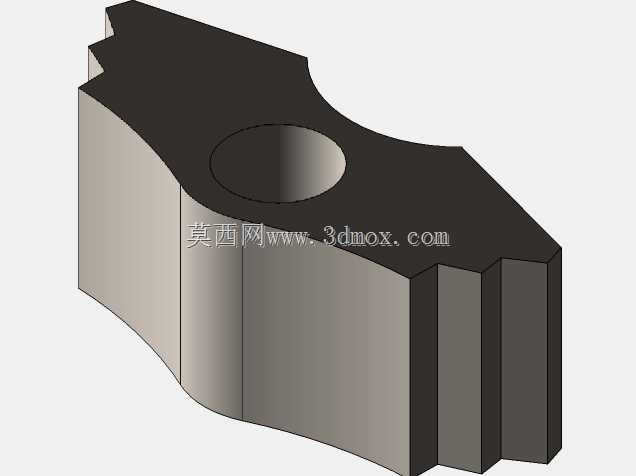

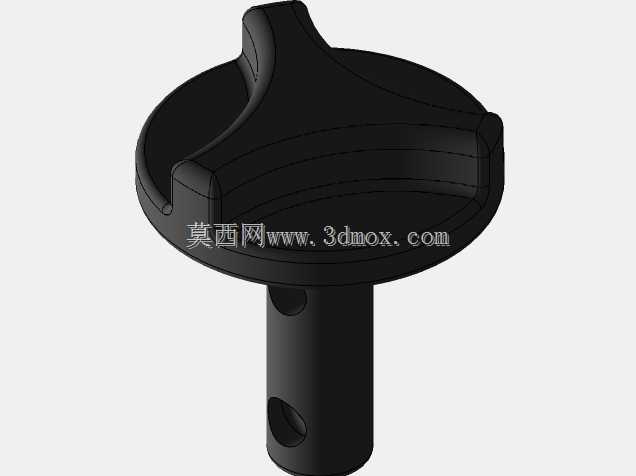

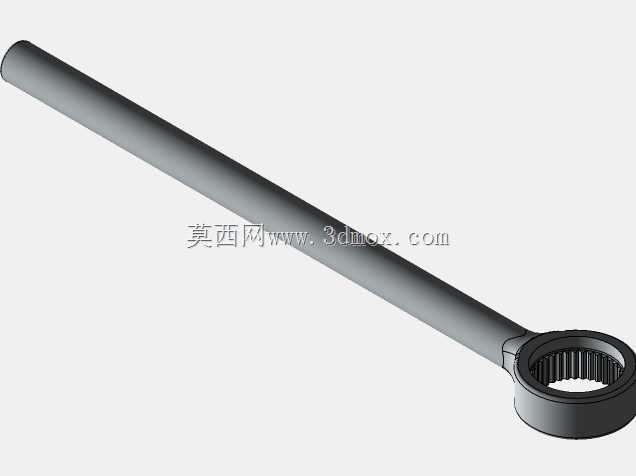

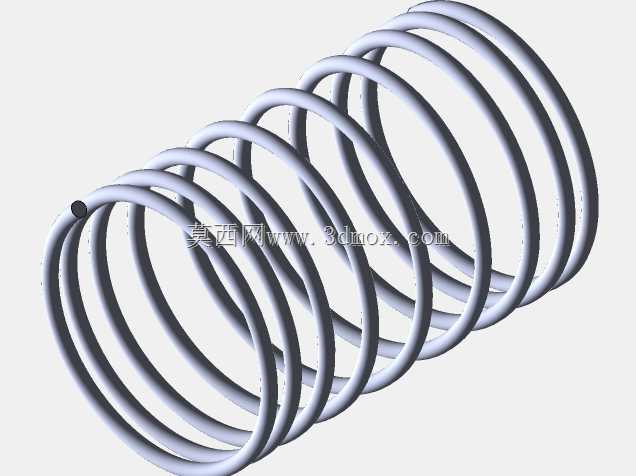

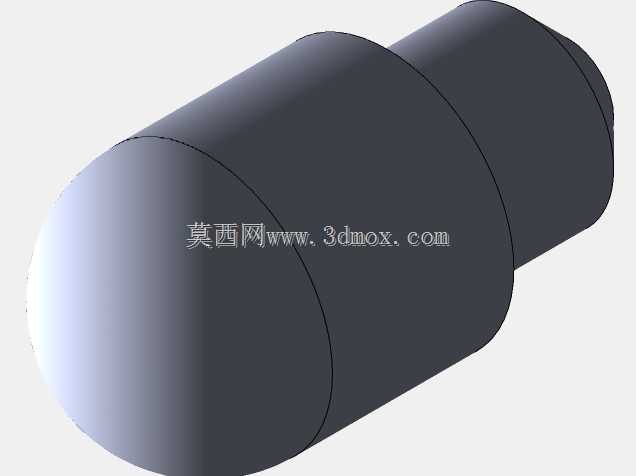

日常设备维保、机械装配、产线运维场景里，棘轮扳手是拆装紧固件时绕不开的手动工具，相比普通开口或梅花扳手，它不需要反复脱开套头调整角度，在操作空间狭窄、螺栓排布密集的工位上，能大幅降低操作冗余，提升拆装效率。这套棘轮扳手的结构设计，核心围绕单向间歇传动的棘轮机构展开，整体分为长手柄、棘轮头壳体、内置棘轮、棘爪、端盖、定位销几个核心部分，所有零件均做了独立建模，可单独拆解查看配合关系，仅装配环节省略了复位弹簧结构，不影响整体传动逻辑的展示。从功能特性来看，扳手头部的内棘轮齿圈与棘爪配合，可实现单方向锁止传动、反向空转的效果，作业时只需小角度摆动手柄就能带动紧固件转动，不需要将扳手从螺栓上完全取下重新对位，尤其适合汽车底盘维保、设备内部狭小空间螺栓拆装、机柜组装这类操作余量有限的场景。设计过程中优先考虑了手动操作的受力合理性，长手柄采用等直径圆杆结构，握持段长度适配成年人单手握持发力的力矩需求，手柄与棘轮头采用一体式刚性连接，能承受常规手动拆装的扭矩载荷，避免连接处应力集中导致断裂。棘轮头部分的尺寸边界控制在常规套筒适配范围内，齿圈的内孔尺寸匹配对应规格的螺栓头或套筒外接圆，棘爪的安装槽设置在棘轮头侧壁，通过定位销固定棘爪的摆动轴，端盖通过小紧固件封盖棘轮头端面，防止内部零件脱落，同时预留了棘爪换向的结构空间，可拓展双向棘轮的功能。建模时所有配合面均按照实际装配公差做了间隙预留，棘轮齿与棘爪的啮合面做了贴合度校验，避免出现传动卡滞或啮合脱开的问题，手柄表面做了简化的光面处理，实际生产中可根据需求增加滚花或防滑套结构提升握持摩擦力。从安装适配角度，这套扳手的头部外径控制在合理范围，不会因为尺寸过大无法伸入沉孔或狭窄工位，手柄长度在保证力矩输出的前提下不会过长导致与周边部件干涉，各独立零件的结构均可直接对接机加工或注塑成型工艺，没有无法落地的异形结构，对于手动工具设计入门、棘轮机构原理学习、拆装作业工具选型参考都有实际的参考价值，建模过程中对每个零件的装配顺序做了对应排布，爆炸视图可清晰展示各零件的装配位置与配合关系，方便理解棘轮扳手的内部传动逻辑。
