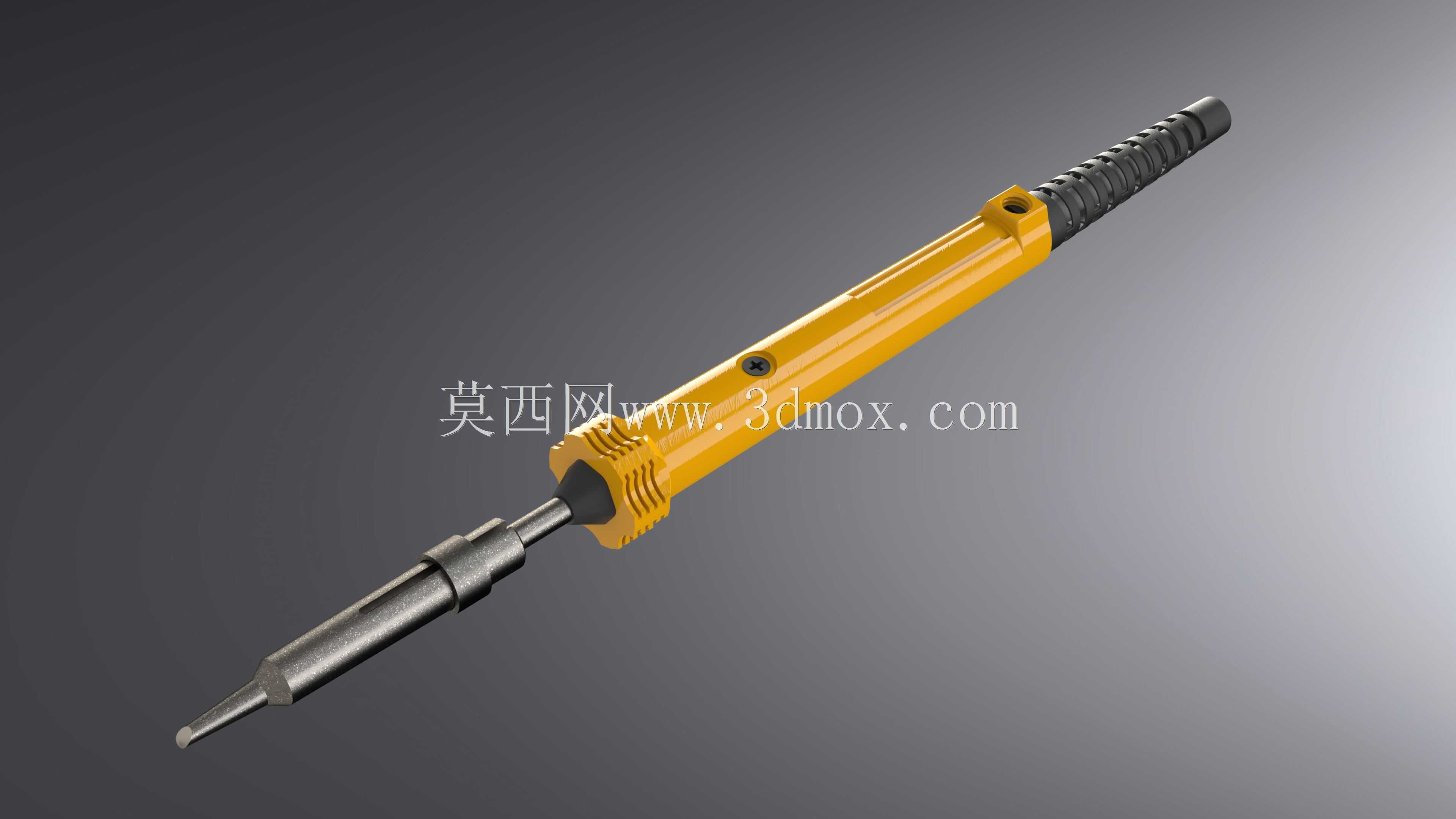

25W外热式手持电烙铁结构三维建模

日常电子装联、线束加工、线路板返修场景里，25W功率的外热式电烙铁是普及率极高的手动焊接工具，这款建模完整还原了传统外热烙铁的全结构细节，从手柄握持段、发热芯固定段到烙铁头装夹位都做了等比例还原，能直接用于工具类产品的装配演示、维修培训课件制作，也能作为车间工位布局规划的配套工装模型使用。从结构设计逻辑来看，这款烙铁采用经典的三段式布局，尾部是带防滑纹理的电源线出线护套，采用多道环形凸棱结构，既可以避免电源线反复弯折导致的线芯断裂，也能在放置时增加与工作台面的摩擦力，减少烙铁滚落烫伤的风险；中间的手柄段采用绝缘耐热的工程塑料材质，表面做了细密的周向防滑筋，握持时贴合手掌虎口弧度，长时间焊接作业不易打滑，手柄侧面预留的固定孔位用于锁紧内部发热芯的固定支架，避免发热芯在手柄内晃动导致的温度传导不均；前段的金属装夹套采用薄壁不锈钢材质，既可以将发热芯产生的热量与手柄段做热隔离，降低手柄握持区的温升，也能通过侧面的紧定螺钉快速锁紧不同规格的烙铁头，适配尖嘴、斜口、刀头等不同焊接头型，满足贴片元件焊接、多股导线搪锡、大焊点补焊等不同作业需求。从安装与使用边界来看，这款烙铁整体长度控制在240mm左右，手柄最大直径28mm，烙铁头伸出长度45mm，常规放置时需要搭配标准烙铁架使用，建模时还原了烙铁头与发热芯的配合公差，装夹间隙控制在0.1mm以内，能保证热传导效率，减少热量损耗；发热芯与手柄之间预留了3mm的隔热空气层，配合金属装夹套的散热孔结构，能保证连续焊接2小时以上时，手柄握持区温度不超过40摄氏度，符合手动工具的安全使用标准。建模过程中特意还原了老款烙铁的细节特征，比如手柄尾部的电源线防折弹簧、金属装夹套上的氧化质感、烙铁头的镀层锥度，这些细节能让模型在做工具类产品渲染、作业场景搭建时更具真实感，不会出现过于理想化的工业设计失真问题。对于结构设计从业者来说，这款模型可以作为手持类工具的人机工程设计参考，通过测量握持段的直径、长度、防滑筋间距，能快速掌握手动工具的握持舒适度设计参数，也能参考其隔热结构的设计思路，优化其他手持加热类工具的热防护设计；对于做车间三维布局、实训场景搭建的建模人员来说，这款模型比例准确，结构细节完整，不需要二次调整就能直接导入场景使用，能有效提升场景搭建的效率。
