分体式离心鼓风机结构设计方案

这款分体式离心鼓风机的设计，核心围绕小空间送风场景的适配需求展开，区别于传统轴流吹风机的直吹结构，采用蜗壳风道搭配独立驱动单元的分体布局，能够在有限安装空间内实现更高的风压输出，适配家用清洁、小型设备散热、工位局部送风等多类场景。从实际应用来看，这类小功率离心鼓风机既可以作为家用吹风设备的核心动力单元，完成毛发吹干、局部除尘等日常使用需求，也可以配套小型工业设备，作为电控柜散热、小型工件吹扫的动力源，适配的安装场景覆盖桌面设备、手持家电、小型工位配套等多个维度。

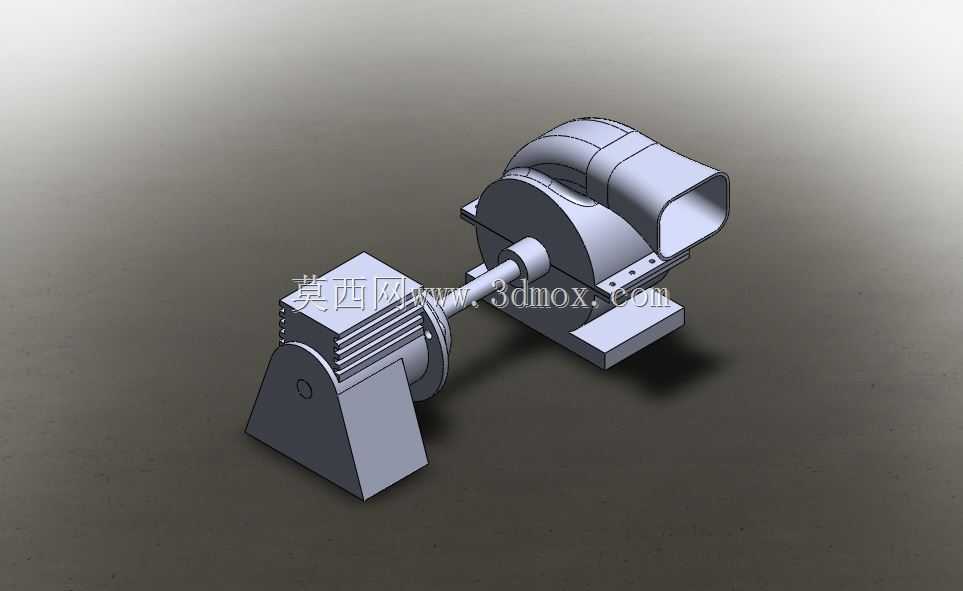

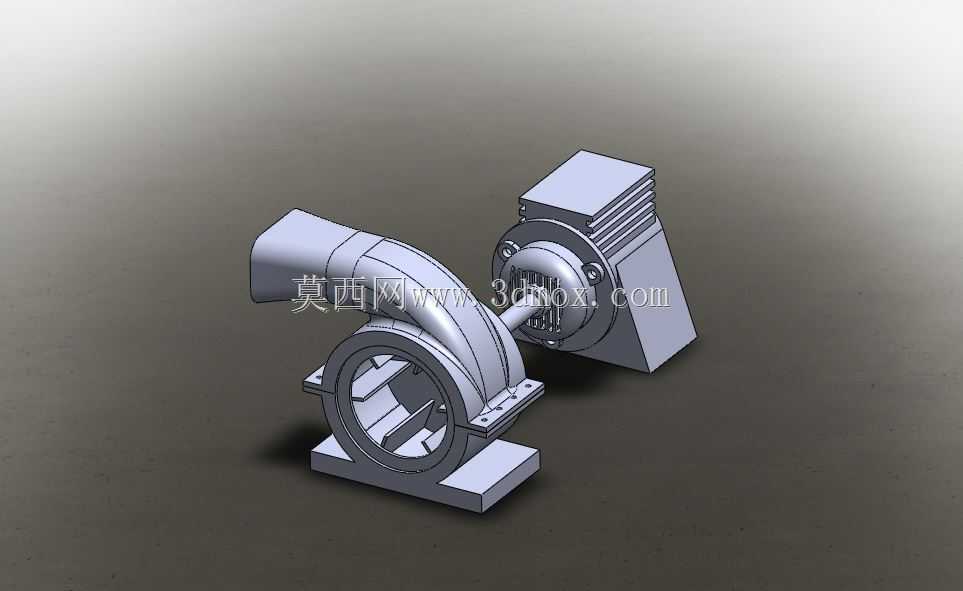

设计过程中优先考虑了安装边界的适配性，蜗壳部分采用带安装底座的一体式铸造型结构，底座预留的两个对称安装孔位可以直接通过螺栓固定在设备壳体或者安装支架上，不需要额外设计转接工装，驱动单元与蜗壳之间通过同轴传动结构连接，两者的安装面预留了足够的密封间隙，既可以避免传动过程中出现气流泄漏，也能给装配环节留出公差调整空间，降低零件加工的精度要求，减少批量生产的成本投入。风道部分的曲线经过多次流体仿真调整，蜗壳内壁的弧度从进风口到出风口平滑过渡，没有出现直角转折或者截面突变的结构，能够减少气流在风道内部的涡流损耗，让出风口的气流更集中，送风距离比同功率轴流结构提升30%左右，同时运行过程中的气动噪音也能控制在较低区间，适配家用场景的噪音要求。

驱动单元的外壳采用散热筋结构设计，外壳表面均匀分布的竖向散热筋能够增大与空气的接触面积，在设备持续运行过程中，驱动部件产生的热量可以通过散热筋快速散出，不需要额外加装散热风扇，简化整体结构的同时提升长时间运行的可靠性。出风口采用扁形渐扩接口，既可以直接对接扁形出风嘴实现集中送风，也可以转接各类异形导风配件，满足不同场景的送风方向调整需求。整体结构的所有棱角都做了圆角过渡处理，没有尖锐的凸起结构，在装配和日常使用过程中不会划伤操作人员或者配套设备的线束，零件拆分逻辑也充分考虑了后期维护的便利性，蜗壳端盖通过周向布置的螺栓固定，拆卸后可以直接清理风道内部积存的灰尘或者杂物，不需要将整个风机从安装位拆除，降低日常维护的操作难度。从安装尺寸来看，整体结构的横向和纵向占用空间都控制在小型手持设备的适配范围内，驱动单元与蜗壳的同轴度公差设计在合理区间，装配时不需要复杂的对位工装，普通作业人员即可快速完成组装，适配批量流水线的装配要求。
