家用手持电吹风结构设计三维数模

这款手持电吹风的三维结构设计，首先围绕日常家居、美发沙龙两类核心使用场景做功能适配，日常家用场景侧重握持轻便、档位切换顺手，沙龙商用场景则预留了更高功率加热组件的安装空间，兼顾不同场景下的使用需求。设备核心用途是通过风机驱动气流流经加热组件，输出可控温度的高速气流，实现湿发烘干、发型定型的功能，同时可通过档位切换实现常温风、温风、热风的多档输出，适配不同发质、不同造型阶段的使用需求。

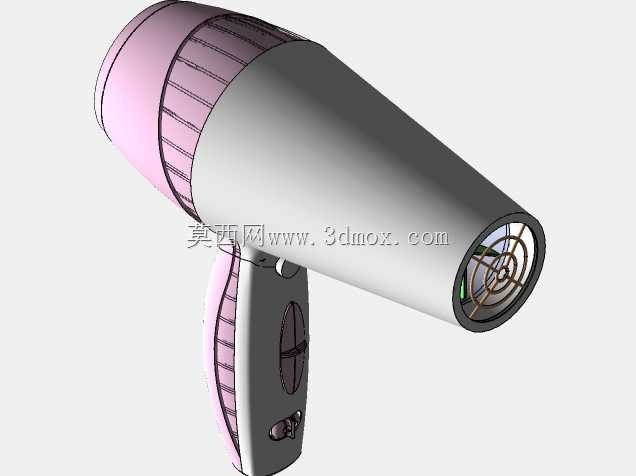

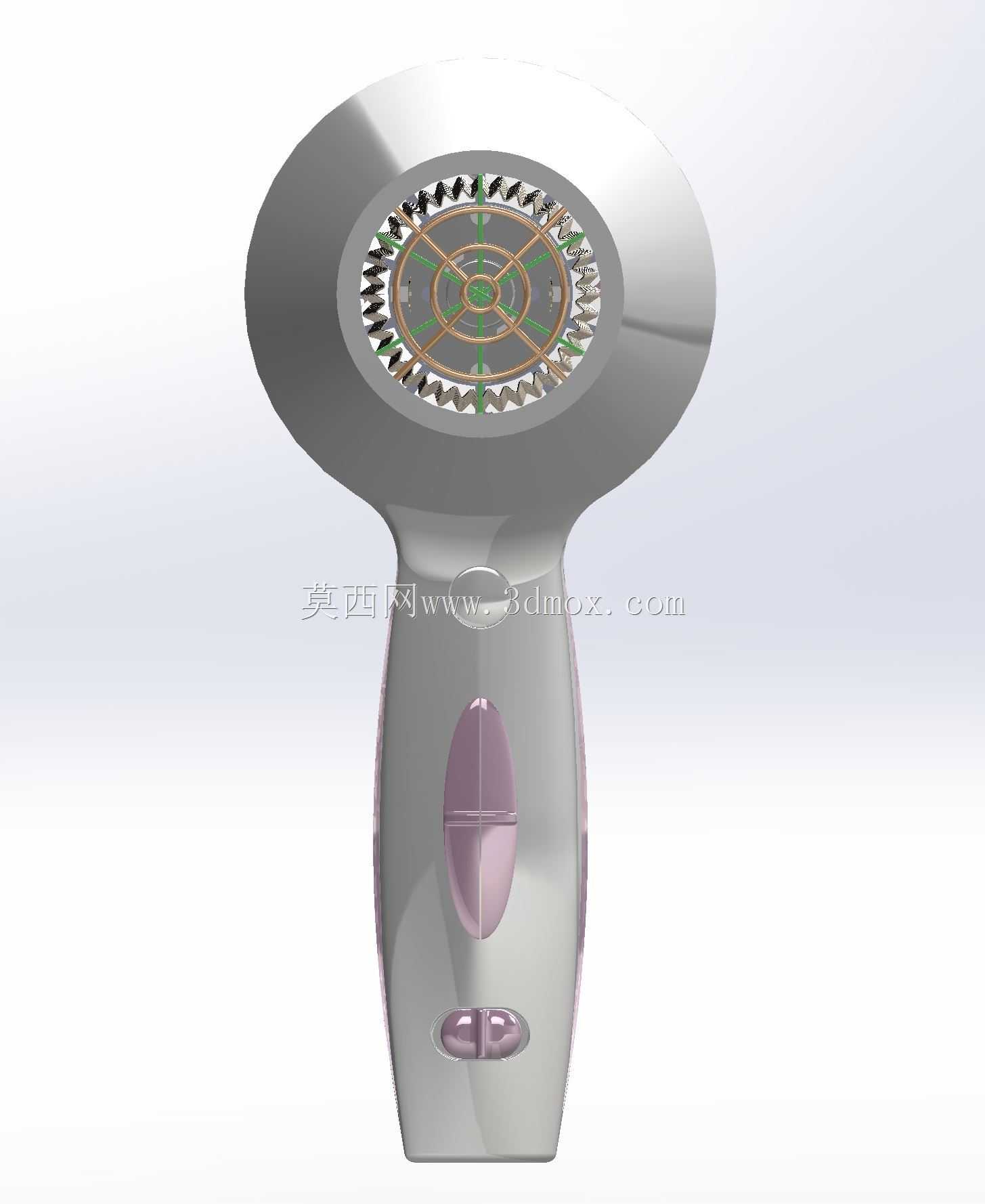

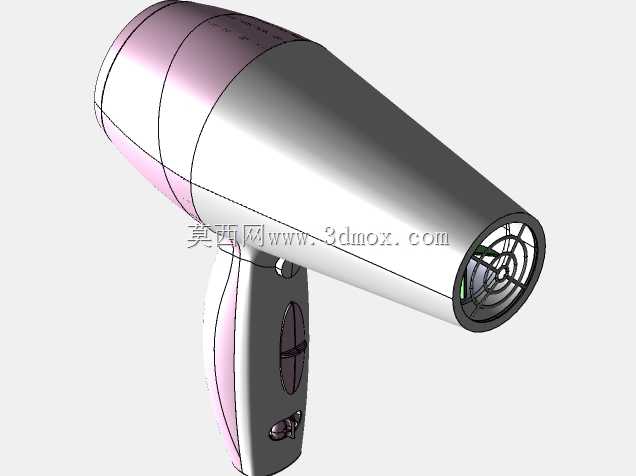

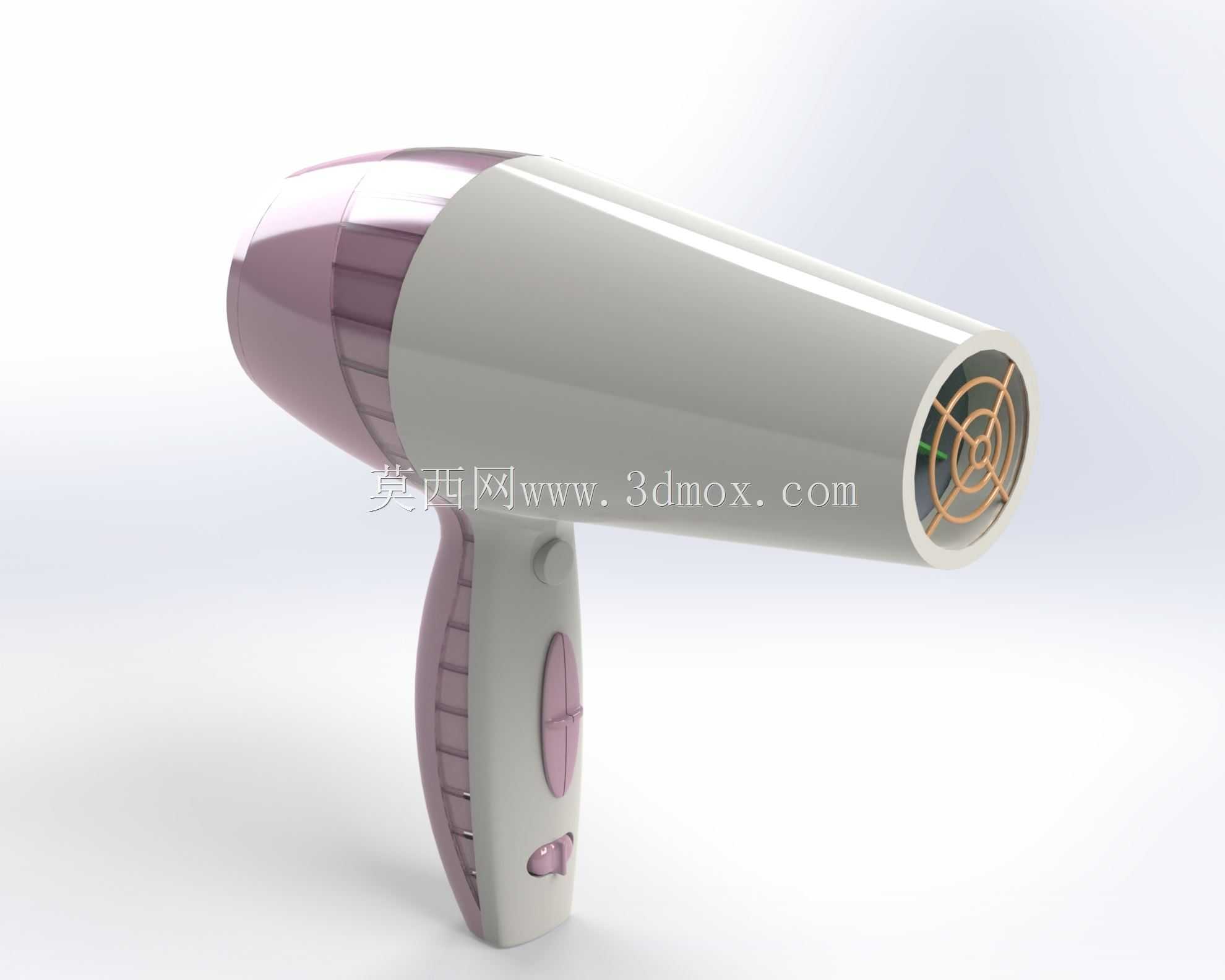

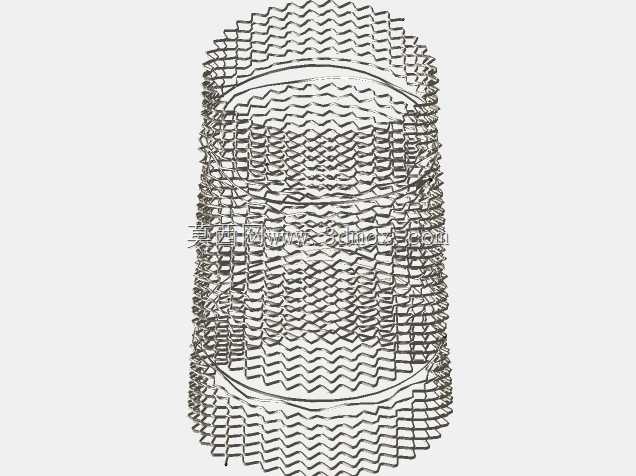

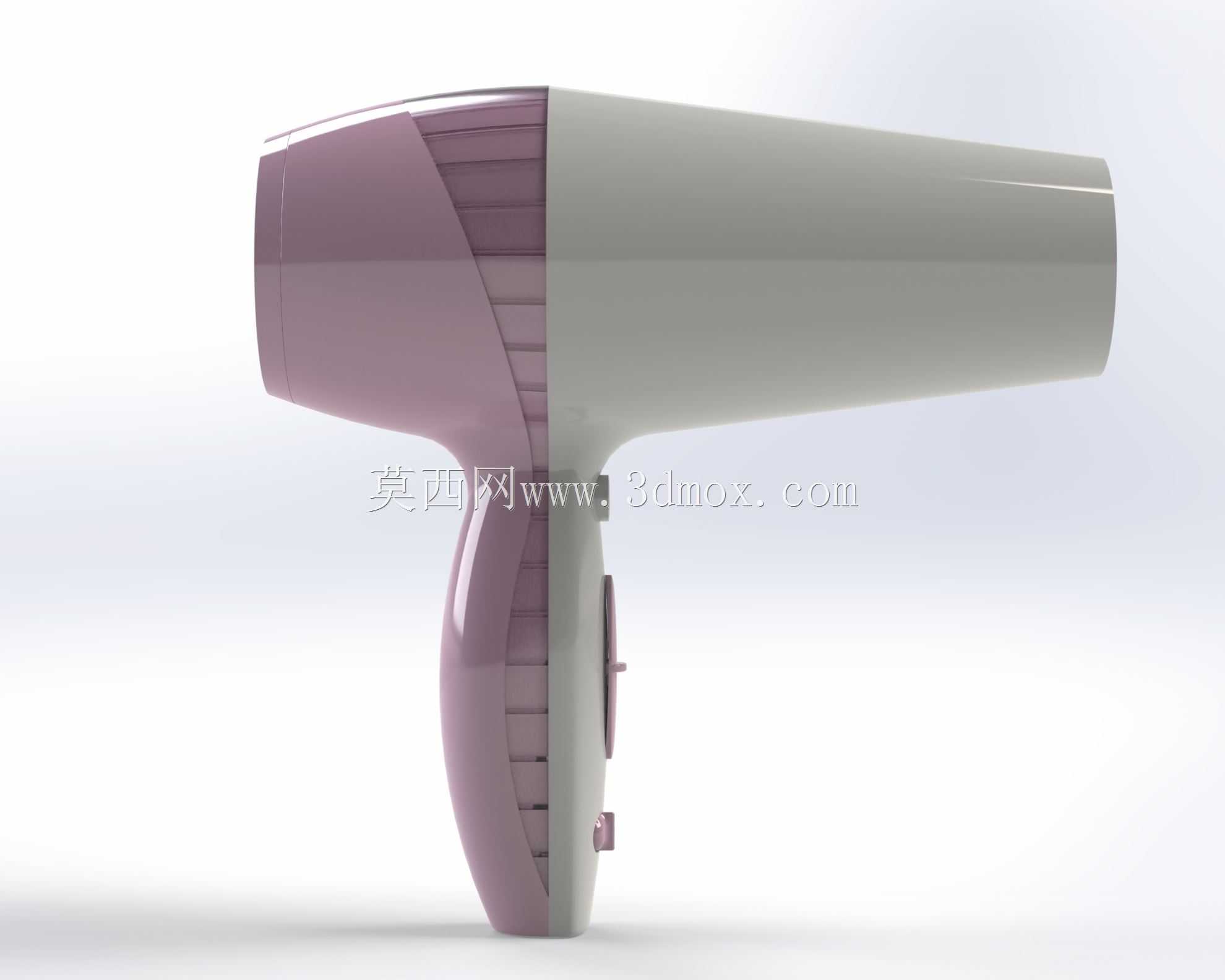

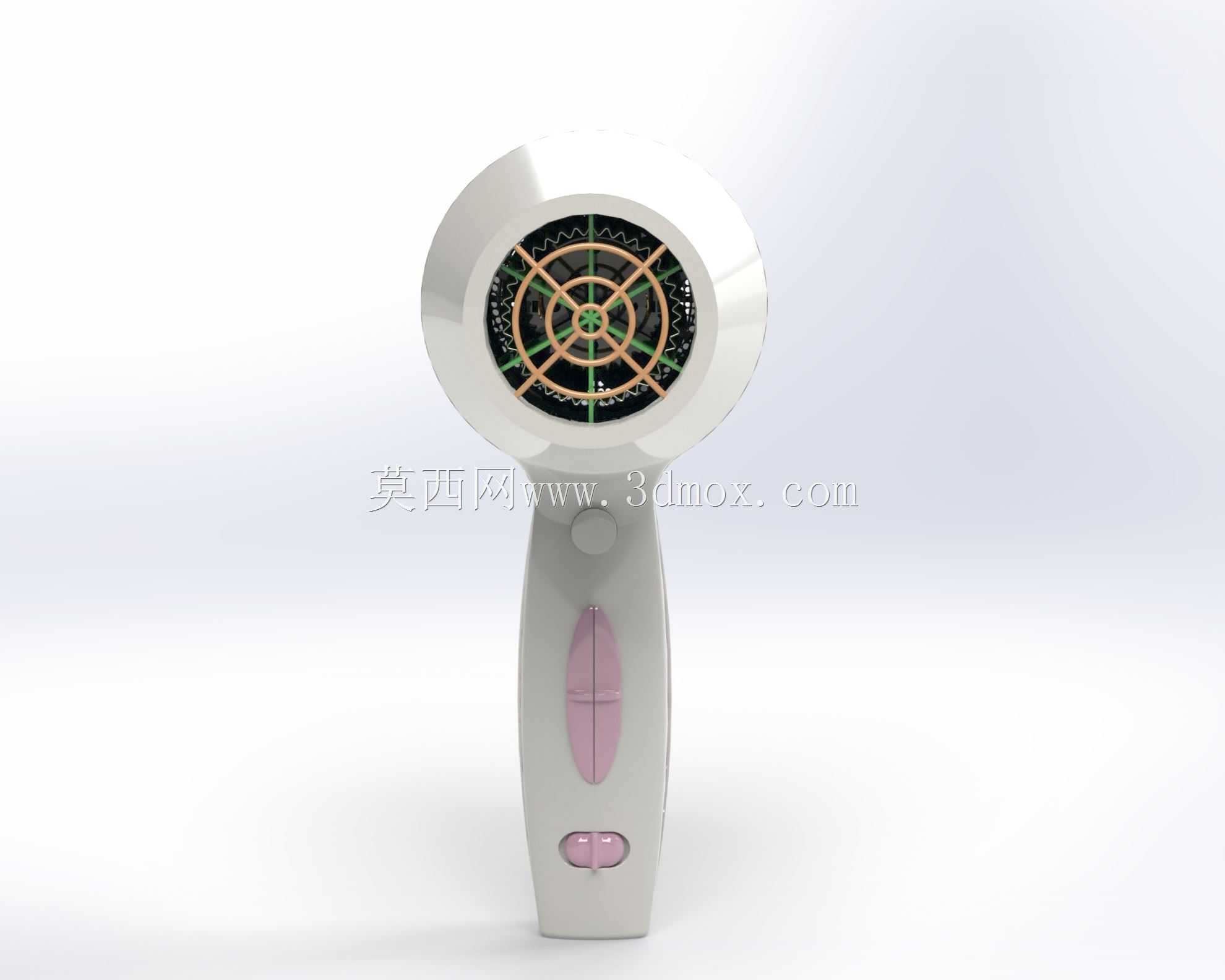

从功能特性来看，整机采用手柄与风筒一体化的流线型布局，手柄处设置了防滑握持纹理与功能按键，按键位置贴合人手握持时的拇指操作范围，无需大幅调整握持姿势即可完成档位切换、电源通断的操作；风筒前端的出风栅格采用同心圆辐条式结构，既可以规整出风气流的流向，避免气流紊流导致的出风分散问题，也能起到防护作用，防止异物进入风筒内部接触加热组件。内部加热组件采用之字形绕制的锯齿形线圈结构，相比传统平行排布的加热丝，这种结构能在有限的风筒内腔空间里提升加热丝与气流的接触面积，提升热交换效率，让气流经过加热腔后能快速达到设定温度，同时线圈的固定结构做了限位设计，避免长期使用后加热丝移位导致的局部过热问题。

设计过程中优先考虑了内部组件的安装边界，风筒内腔的直径尺寸围绕风机组件、加热线圈支架、隔热衬层的堆叠尺寸做适配，预留了足够的隔热层安装空间，避免风筒外壳温度过高导致握持烫伤；手柄内部的空腔尺寸适配电源线走线、档位开关、线路板的安装，走线槽做了圆角过渡处理，避免装配时线材被锐边割破绝缘层。整机的外形尺寸贴合亚洲人手型的握持范围，手柄的周长、握持段的长度都经过人机工程校核，长时间握持也不易产生疲劳感；风筒的长度控制在合理范围，避免整机重心过于靠前导致的握持费力问题，整机重心落在手柄握持区域的中心位置，提升使用时的操控稳定性。

结构设计上还考虑了装配的便捷性，外壳采用上下扣合的装配结构，配合少量固定螺丝即可完成整机装配，后期维护拆卸时也能快速分离外壳，对内部风机、加热组件进行检修更换；风筒尾部的进风栅格做了细密的格栅设计，能阻挡毛发、大颗粒灰尘进入风机腔，同时保证进风流量满足风机的工作需求，避免进风不足导致的风机负载过大、加热组件温度过高的问题。
