Sodick AQ325线切割走丝机构三维设计

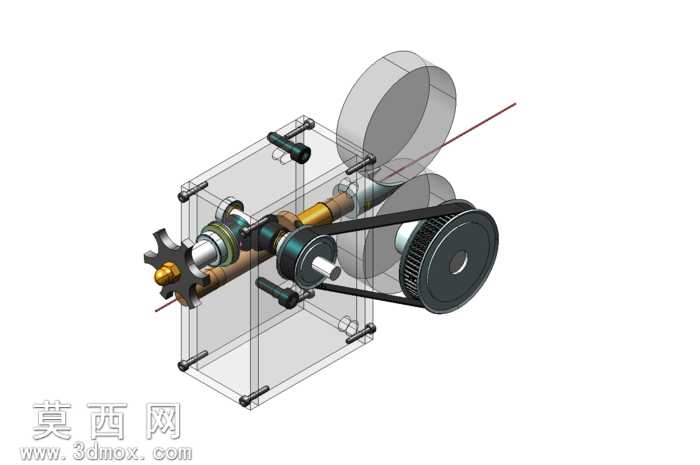

本作品为慢走丝电火花线切割设备核心走丝机构的三维建模设计，整体采用参数化建模方式完成，完整还原了Sodick AQ325机型走丝系统的装配逻辑与结构细节。建模过程中首先梳理走丝路径的空间走向，确定电极丝从放丝筒到收丝轮、经过导轮组与加工区域的完整空间布局，再逐一对各零部件进行特征建模：储丝筒部分采用薄壁回转体特征构建筒身结构，搭配两端的支撑轴与锁紧结构，还原丝筒的装夹与转动基础；传动系统部分同步建模了同步带轮、传动轴承、张紧调节组件，带轮的齿形特征、轴承的内外圈与滚动体结构均做了精细化还原，清晰呈现带传动的动力传递路径；导丝组件部分构建了多组导轮、导电块、喷嘴结构，导轮的V型导向槽、喷嘴的锥度出液口均按照实际加工需求做了细节刻画，保证电极丝运行路径的导向精度。材质渲染阶段针对不同零部件做了差异化材质分配：金属结构件采用哑光钢材质表现机架的厚重质感，传动带采用黑色橡胶材质还原带体的柔韧属性，导轮与轴承接触面做了金属抛光质感处理，透明护罩部分采用半透明亚克力材质，既可以直观展示内部结构布局，又还原了设备的安全防护设计。结构设计上充分考虑走丝系统的运行稳定性，设置了可调节的张紧轮结构用于调整传动带松紧，导轮组件预留了微调安装位可校正电极丝的垂直度，各旋转部件均搭配对应轴承位结构，还原真实设备的低摩擦转动设计。整体装配采用同轴心、平行、距离等配合约束完成，所有运动部件均保留了合理的活动间隙，可直观演示走丝机构的动力传递与电极丝运行过程，完整呈现慢走丝线切割设备核心工作单元的结构原理与设计逻辑。
