铣床配套螺旋线圈安装工作台面板

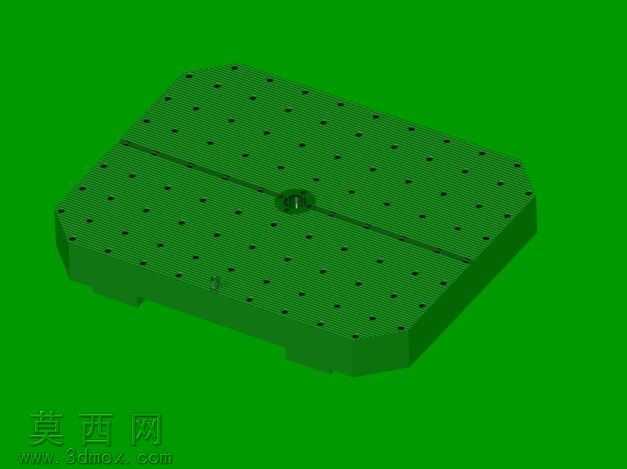

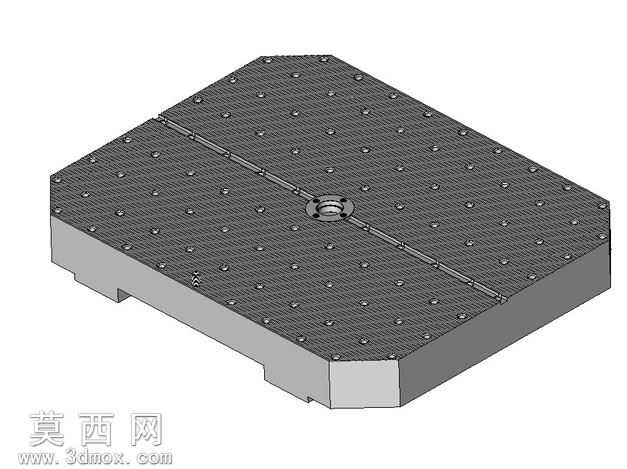

该三维模型为适配360度回转台铣床的工作台面板，建模过程严格遵循机械加工工装的设计规范，首先以矩形金属基座为基础轮廓，通过拉伸特征构建面板的主体承载结构，基座底部预留适配铣床工作台安装的定位缺口，确保与回转台的装配精度。面板上表面采用阵列特征排布密集的定位安装孔，所有孔位的间距、孔径均按照铣床通用装夹标准设定，可适配不同规格的工件夹具、压板的固定需求，满足多工位同时装夹的加工要求。面板中心位置设计有M16规格的螺纹线圈安装位，通过螺旋扫掠特征构建标准内螺纹结构，该安装位可配合helicole螺纹护套使用，强化中心位置的连接强度，避免频繁装夹造成的螺纹磨损，提升面板的使用寿命。模型的材质设定以工业常用的灰铸铁为基础，表面添加细密的交叉磨削纹理，还原经过磨床精加工的金属面板质感，基座侧边保留铸造毛坯的哑光金属质感，区分加工面与非加工面的视觉差异。设计过程中重点考量面板的受力均匀性，整体采用等厚度的实体结构，避免加工过程中因切削力产生形变，表面的孔位排布避开了中心安装位的应力集中区域，同时在面板表面设计十字形的导向凹槽，可作为工件装夹的定位基准，减少装夹找正的辅助时间。模型的结构细节完整还原了实际工装的加工特征，所有棱边均添加符合机械加工要求的微小倒角，去除锐边的同时避免应力集中，底部的安装缺口尺寸与标准回转台的定位凸台完全匹配，可直接用于虚拟装配验证、加工工艺仿真等场景，为铣床工装的设计优化提供直观的三维参考。
