小型精密吹塑成型模具结构设计

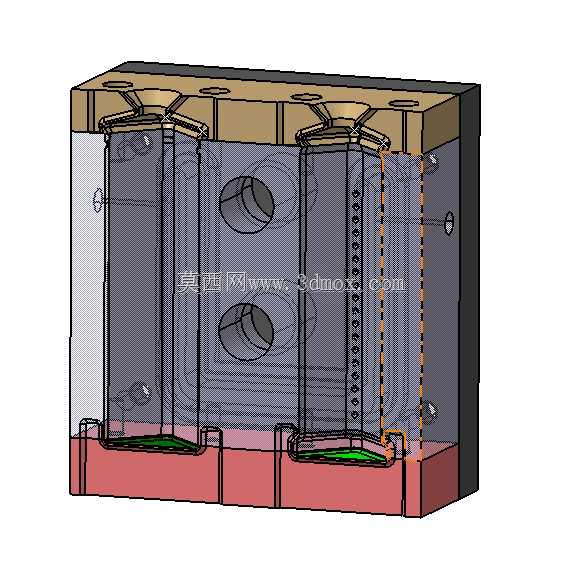

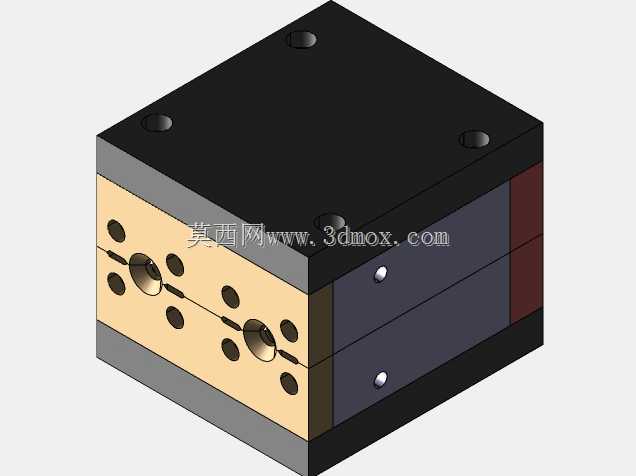

这套小型吹塑模具主要面向小容积中空塑料制品的批量成型生产，常见适配日化包装瓶、小型工业中空配件、医用试剂容器这类对壁厚均匀度、合模缝精度有要求的制品生产场景，可直接搭载在常规小型吹塑机台完成连续生产作业。从结构布局来看，模具采用叠层式模架组合，顶层为定模固定板，四角布置的沉头安装孔可直接与机台定模板锁固，安装孔位的中心距公差控制在±0.02mm范围内，能避免合模过程中出现偏载错位。模架中层为型腔镶块固定层，米黄色镶块区域为成型型腔的安装位，对称布置的多组定位孔用于固定型腔镶件，同时开设的冷却水道接口可对接模温控制系统，保证成型过程中型腔各区域温度均匀，减少制品因冷却不均产生的收缩变形。模具侧面对称布置的银质定位销为合模精定位结构，配合导柱导向可将合模错位量控制在0.01mm以内，有效降低合模缝的飞边厚度，减少后续修边工序的工作量。设计过程中优先考虑了小型吹塑工艺的排气需求，在型腔分型面位置预留了0.02mm深度的排气槽，可在型坯吹胀过程中快速排出型腔内的残留空气，避免制品表面出现缺料、气泡、熔接痕等缺陷。模架的整体外形为规整立方体结构，安装边界尺寸适配多数10吨锁模力以内的小型吹塑机台安装参数，无需额外定制转接板即可完成装夹。模具的动定模分型面采用平面贴合结构，配合侧面的锁紧楔块，可承受吹胀过程中型腔内0.6-0.8MPa的气压载荷，避免分型面胀开产生飞边。在流道设计上，模具适配常规挤出吹塑的型坯下料位置，进料口设置在型腔中心位置，可保证型坯吹胀过程中料流延伸均匀，对于带侧凹结构的小型中空制品，模架内预留了侧抽芯机构的安装空间，可根据具体制品结构加装斜导柱侧抽组件，无需对模架主体进行二次加工。整套模具的结构件均采用标准化模架配件，易损件更换便捷，日常维护时仅需拆卸型腔镶块即可完成抛光、清理作业，大幅降低生产线的停机维护时间。
