卡通汽车主题儿童塑料午餐饭盒结构设计

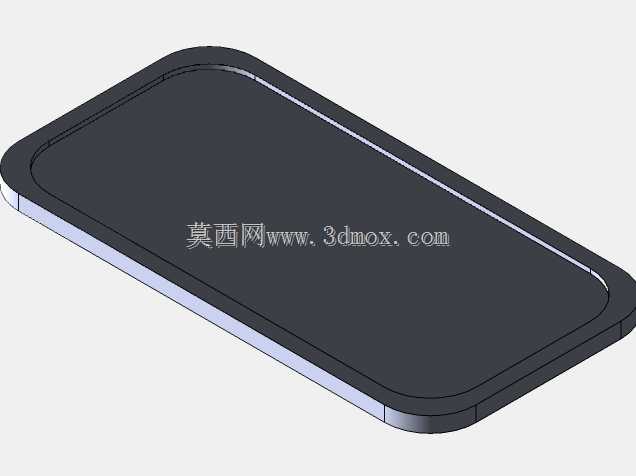

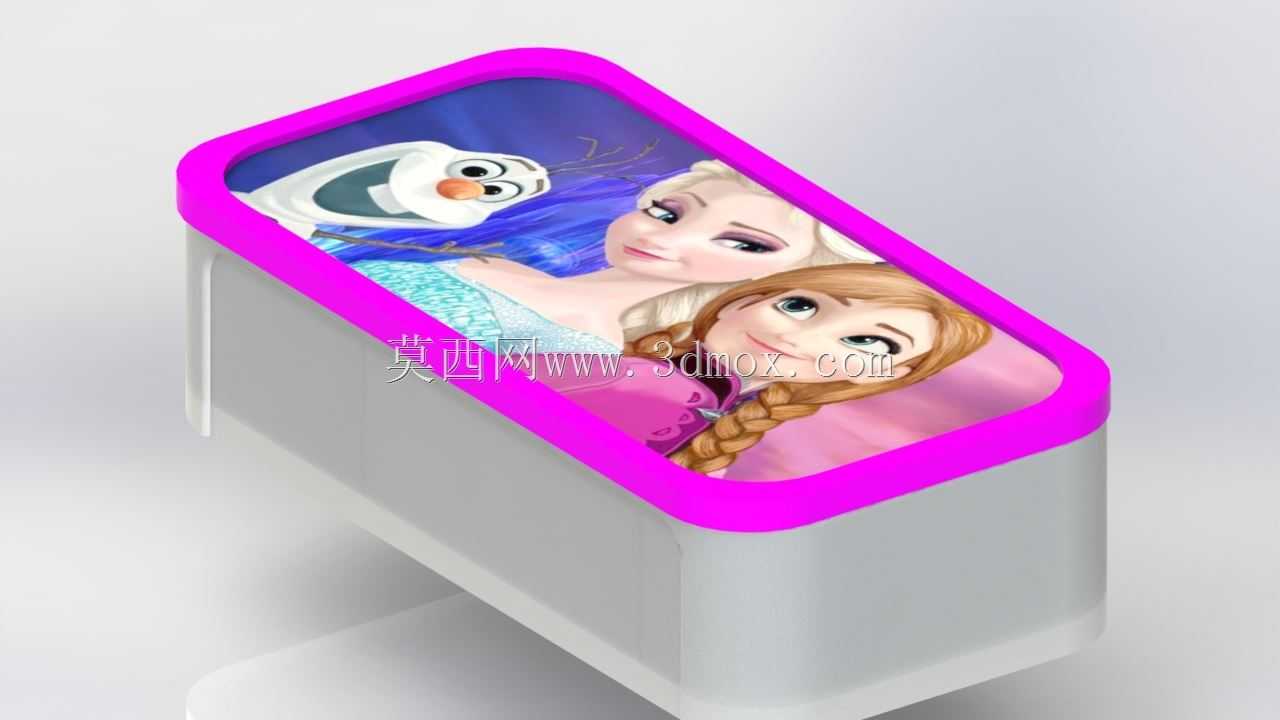

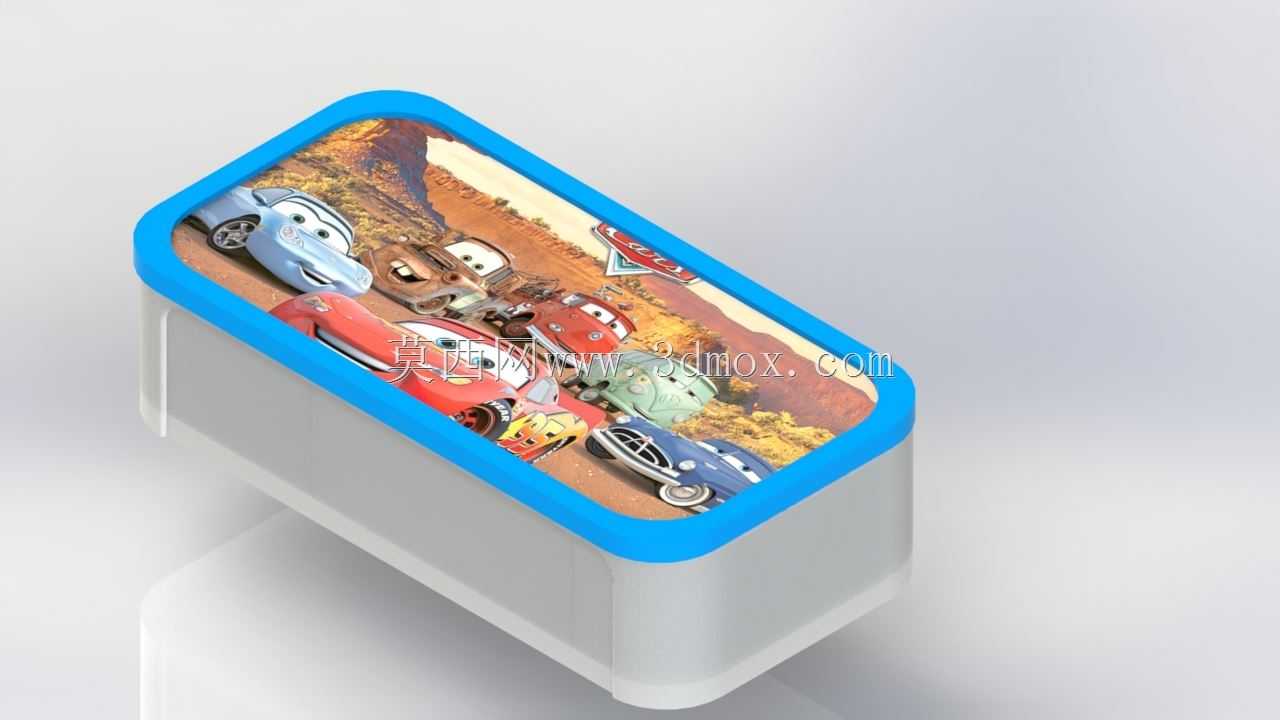

这款儿童午餐盒的设计，首先锚定校园日常用餐、户外短途出行携带两大核心使用场景，针对6-12岁学龄儿童的使用习惯做了全维度结构适配。整体外形采用圆角矩形构型，规避尖锐棱角带来的磕碰风险，外轮廓尺寸设定为300mm×150mm，这个尺寸刚好适配绝大多数小学生书包的侧袋与前置隔层尺寸，不会出现放入后凸出过多导致书包闭合不严的问题，同时内部有效容积可以满足儿童一餐的主食、配菜、小份水果的盛放需求，不会因为容积过大造成携带负担，也不会因为容积过小无法满足用餐分量要求。盒盖与盒身的配合采用嵌入式止口结构，配合周圈的软质密封胶条安装位，能够实现日常盛放带汤汁菜品时的防漏效果，避免餐盒放在书包内漏出弄脏书本文具的常见问题，胶条安装槽设计为可拆卸式结构，方便日常使用后拆下清洗，避免食物残渣在缝隙内积存滋生细菌。盒盖表面做了下沉式图案贴装区域，可印刷卡通主题装饰面，下沉深度控制在0.3mm，印刷完成后表面覆盖透明耐磨防护层，避免儿童日常使用中频繁摩擦导致图案脱落，同时盒盖边缘做了12mm宽的外翻包边，既可以提升盒盖的结构刚度，避免开合过程中出现翘曲变形，也能作为开合操作的施力位，方便儿童手指施力打开盒盖，不需要额外设计突出的卡扣结构，减少零件数量降低注塑生产的装配成本。盒身采用直壁加底部圆角过渡的结构，侧壁厚度均匀控制在2mm，符合注塑成型的壁厚设计要求，避免出现缩痕、填充不足的成型缺陷，底部设计有4个高度3mm的垫高支撑脚，让餐盒放置在桌面时底部不会直接接触桌面，既可以减少桌面污渍沾到盒底，也能在盛放温热食物时起到一定的隔热作用，避免盒底温度过高烫伤桌面或者儿童手部。盒身内部没有做额外的分隔筋，给使用者留出自主搭配餐食的空间，也降低了清洗的难度，内壁做了抛光处理，减少食物残渣的附着，日常冲洗即可清洁干净。整个产品的分模面设置在盒身与盒盖的配合止口位置，脱模斜度控制在1.5°，既可以保证注塑成型后顺利脱模，也不会因为斜度过大导致配合间隙过大影响密封效果，所有转角位置都做了R2以上的圆角过渡，避免应力集中提升产品的抗摔性能，应对儿童使用过程中偶尔掉落的情况，减少开裂损坏的概率。
